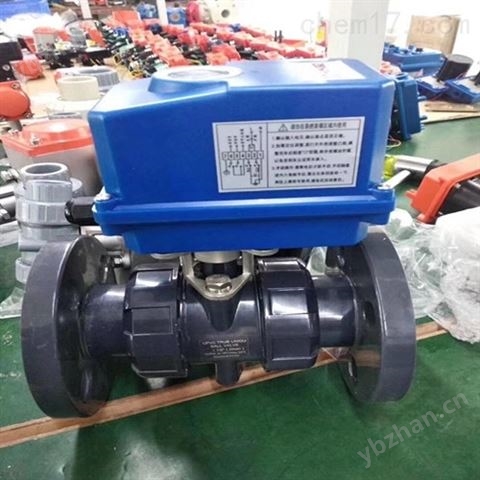

更新時間：2020-11-19 產品型號：PTFE 描述：PTFE電動法蘭式氟塑料球閥采用一體式電動執行器于塑料球閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉。

詳細介紹

PTFE電動法蘭式氟塑料球閥產品說明

本實用新型涉及的是球閥的發明，特別是帶法蘭端塑料球閥的發明。塑料球閥采用一體式電動執行器于塑料球閥組成。輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。

以前的塑料球閥由手柄、閥體、閥球、閥軸、密封圈、閥體塞、密封環和閥體聯接端活節套與直通活節構成，零件數量及密封環節多，制造困難，裝配復雜，密封性能差，成本高，因而應用不廣泛。
本實用新型旨在提供一種能消除上述缺點，結構簡單，制造容易，通過注塑包容了閥體內的零件而完成裝配，零件成倍地減少，成本低，并且克服了組裝時容易夾雜異物促使磨損快等敝病。電動塑料球閥是由電動執行器配以塑料球閥組裝而成，具有重量輕、耐腐蝕性強（比不銹鋼304、316L具有更優良的耐腐蝕性能）等優點，被廣泛應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。經過多年的實際應用，電動塑料球閥的品質得到廣大用戶的認可。電動塑料球閥其主要特點如下：

（1）外型結構緊湊美觀。
（2）本體重量輕容易安裝。
（3）耐腐蝕性能優良，應用范圍廣。
（4）材質衛生無毒。
（5）耐磨損、容易拆卸，維護簡單易行。
（6）*的性價比（相對金屬閥門），高實用性。

二、SQ941F法蘭電動塑料球閥技術參數

名稱	材質
閥體	RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈	PTFE、F4
內塞	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封	PTFE、F4
閥桿	RPP、PVDF、PPH、ABS、UPVC、CPVC

三、PTFE電動法蘭式氟塑料球閥安裝尺寸

公稱通徑 DN (mm)	D2	D1				L	L1	H	D	n-d	平臺中心距	閥桿尺寸	參考電動執行器
公稱通徑 DN (mm)	D2	D1	J1S	DIN	ANSI	L	L1	H	D	n-d	平臺中心距	閥桿尺寸	開關型	調節型
15	95	65	70	65	60	120	165	185	14	4-14	50/70	￠12.2*9.7	05	05
20	105	75	75	75	70	120	165	190	16	4-14	50/70	￠12.2*9.7
25	115	85	90	85	80	140	165	200	16	4-14	50/70	￠15.2*12.5
32	135	100	95	100	90	145	165	206	16	4-18	70/89	￠23.4*18
40	145	110	105	110	98	165	190	216	16	4-18	70/89	￠23.4*18	10	10
50	160	125	120	125	120	180	190	225	18	4-18	70/89	￠23.4*18	10	10
65	180	145	140	145	140	220	190	245	22	4-18	89/102	￠25.1*19.7	16	16
80	195	160	150	160	152	250	190	255	25	8-18	89/102	￠27*19.5	16	16
100	215	180	175	180	190	280	270	285	25	8-18	89/102	￠30.8*23.8	20	20
125	245	210	210	210	216	320	270	310	30	8-18	102/125	22*22	40	40
150	280	240	240	240	240	360	270	330	30	8-23	102/125	22*22	40	40
200	335	295	290	295	298	400	270	360	35	8-23	125	22*22	60	60
250	395	350	355	350	362	500	270	410	38	12-23	125	22*22	100	100
300	455	400	400	400	432	500	270	450	40	12-23	125	22*22	200

所述的帶法蘭端的塑料球閥，其特征在于閥體兩端直接設置了法蘭。摘要本實用新型提供了一種帶法蘭端的塑料球閥。該球閥特點是在注塑成型過程中塑料閥體將球軸、密封圈包容在閥體型腔內，實現了密封和裝配；且閥體兩端設置了法蘭，以便于球閥的安裝。該實用新型零件數量少，結構簡單，成本低，便于推廣。本實用新型涉及球閥領域,具體公開了一種高性能耐腐蝕塑料球閥,由閥體,閥座,密封圈,球體,閥桿,接頭,螺母和活套法蘭組成,所述閥體是一體式結構,所述閥座為一體式外螺紋結構,所述閥座與閥體旋為一體形成密封腔,所述閥座設置在閥體兩側,所述閥座外側設有一條環形凸筋,所述閥座與球體的連接處設有密封圈,所述球體與閥桿為分開式結構,所述閥桿一端與球體連接,且另一端穿過閥體置于閥體外,所述閥桿上設有起密封作用的密封槽,所述螺母將接頭鎖緊置于閥體進出口端上,所述進出口的接頭兩側均設有活套法蘭.本實用新型密封性能好,經濟實惠且耐腐蝕性高.塑料球閥適用壓力PN0.6～1.0MPa，工作溫度55℃-150℃，塑料球閥運用各種管道上，用于切除或連通管路中的介質。同時本公司還可以給據用戶的實際工況和特殊要求進行閥門選型。選中不同材料，可選用于水，蒸汽，硝酸，醋酸等介質。

1、塑料球閥根據閥體的連接發可以分為承插式，法蘭式。
2、塑料球閥閥體，閥蓋采用的塑料材質工藝，結構合理，外觀美觀。
3、塑料球閥閥座采用彈性密封結構，密封可靠，啟閉力矩輕。
4、塑料球閥閥桿采用下裝式結構，可防止閥桿吹出。
5、塑料球閥可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作。
6、塑料球閥閥門頂部開關操作方式有手柄，渦輪、氣動或電動裝置。
7、塑料球閥采用氟塑料襯里層的球閥，具有*的化學穩定性，適用于任何強腐蝕性化學介質；
8、塑料球閥采用全通球閥結構，在整個壓力范圍內進行元泄漏關閉，便于管路系統在通球掃線和管路維護。

訂貨須知：

一、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請：我們一定會盡心盡力為您提供優質的服務。提供全面、專業的“閥門系統解決方案”，也十分愿意幫助用戶解決生產中所遇到的難題。
