行業產品

  • 行業產品

上海沃盾精密設備科技有限公司


當前位置：上海沃盾精密設備科技有限公司>>計量測量儀>>投影儀>>投影儀JT7 φ1200系列

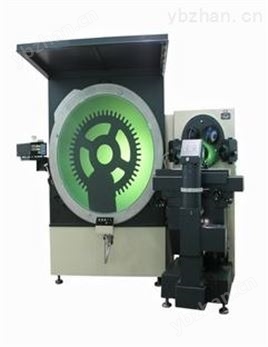

投影儀JT7 φ1200系列

返回列表頁
參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質其他

所  在  地

聯系方式：劉先生查看聯系方式

更新時間：2026-07-08 12:49:03瀏覽次數：210次

聯系我時，請告知來自 儀表網

產品簡介

產品介紹：產品用途 本儀器能方便地測量各種復雜形狀零件的長度、角度、輪廓及表面形狀等參數，測量對象例如：齒輪、凸輪、螺紋、各種樣板、各類刀具、液壓件等，特別適用于大尺寸工件的

詳細介紹

產品用途

本儀器能方便地測量各種復雜形狀零件的長度、角度、輪廓及表面形狀等參數，測量對象例如：齒輪、凸輪、螺紋、各種樣板、各類刀具、液壓件等，特別適用于大尺寸工件的形狀尺寸測量，廣泛應用于汽輪機廠、航空航天發動機廠、工具模具制造廠及相關的各種機械制造行業。

 相關參數


型號:JT7 φ1200系列投影儀
顏色:
重量:

 詳細介紹


產品特點

采用進口飛利浦長壽命鹵鎢燈，滿足長時間使用投影儀的需求；
工作臺運動范圍大，承重能力強，適合大尺寸零件的測量；
投影屏面積大，對各種大尺寸復雜零件做比較測量時，能一次*顯示，測量效率高；
高精度物鏡轉盤，變換倍率方便，定位準確；
工作臺能轉動±12°，便于測量帶螺旋角之類的零件；
采用*的光柵傳感器數顯技術和數據處理系統，誤差小，效率高；
JT7-B帶數顯箱，能方便的進行數字顯示，具有數據處理功能；
JT7-C配計算機及PCI卡、二坐標測量軟件，手持操縱控制盒，可實現電動控制測量；
JT7-A采用雷尼紹金屬光柵，帶CNC自動控制，可實現全自動控制測量和數據處理。

 產品用途

本儀器能方便地測量各種復雜形狀零件的長度、角度、輪廓及表面形狀等參數，測量對象例如：齒輪、凸輪、螺紋、各種樣板、各類刀具、液壓件等，特別適用于大尺寸工件的形狀尺寸測量，廣泛應用于汽輪機廠、航空航天發動機廠、工具模具制造廠及相關的各種機械制造行業。

 技術參數

投影屏
投影屏尺寸： Φ1 2 0 0 mm
旋轉分辨率： 1′
工作臺
臺面尺寸： 800×230
測量范圍：
縱向： 400 mm
垂向： 250 mm
轉動： ±12°
橫向（調焦）： 150 mm
測量分辨率： 0.001 mm
物鏡：

放大率 物方視場（mm）工作距離
10× φ120   300
20×  φ60  195
30×  φ48 161
50×  φ24  120
物鏡光軸
離臺面大距離： 255mm
離臺面小距離： 55mm
頂針架
允許大直徑： φ400mm
允許大長度：  450mm
垂直方工作臺通光孔尺寸： 410mm×255mm
垂直圓工作臺通光孔尺寸： φ180mm
照明光源
透射照明鹵鎢燈 24V250W
反射照明白熾燈 16V150 W
儀器外形尺寸
（長×寬×高）3500×2360×2250
儀器重量： 4000kg
軟件功能：
       二坐標測量軟件
一、采集功能：采集點、線、圓和圓弧。
二、構建功能：采集的點構造直線、圓和圓弧。
三、組合計算功能：
     “點與點”組合計算兩點距及中點坐標；
     “點與線”組合計算點線距；
     “線與線求交”組合計算交點坐標及夾角；
     “線與線求中”組合計算兩直線的中線信息；
     “圓與圓”組合計算交點、圓心距信息；
     “圓與直線”組合計算交點、圓心到直線信息。
四、形位公差處理功能：
       圓和圓弧的圓度測量
       直線度測量
       同軸度測量
       對稱度測量
       位置測量
五、坐標系變換：
       直角坐標系和極坐標系的坐標變換
       建立新坐標和擺正坐標
六、數據輸出：
       可輸出到AUTOCAD、EXCEL、WORD中進行進
       一步的數據處理。
（產品照片僅供參考；本公司保留對產品進行改進提高的權利，屆時恕不另行通知客戶；本產品配置以裝箱清單為準


關鍵詞：投影儀 CAD
