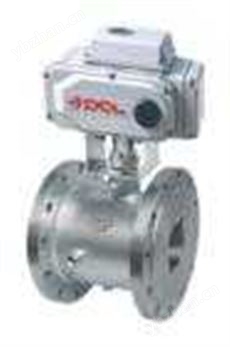

電動保溫球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號BQ941F型

品牌

廠商性質生產商

所在地上海市

在線詢價 收藏產品

聯系方式：胡先生查看聯系方式

更新時間：2025-10-12 21:55:39瀏覽次數：724次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  球閥系列

對焊.承插焊球閥

斜面球閥

螺紋球閥

軌道球閥

法蘭球閥

全部產品列表

暫無信息

上?？ㄧ硭贡瞄y制造有限公司

經營模式：生產廠家

商鋪產品：712條

所在地區：上海

聯系人：胡先生（經理）

詢價 給他留言

產品簡介

電動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑*，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

詳細介紹

電動保溫球閥型號：BQ941F
公稱通徑：DN15-200
壓力等級：PN1.6-4.0MPa
材質：碳鋼、不銹鋼

概述：
　　該產品具有良好的保溫保冷特性，且閥門的通徑與管徑*，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

技術規范：

設計標準	ASME B 16.34 GB/T12224
結構長度	ASME B 16.10 GB/T12221
連接法蘭	ASME B 16.5、JB/T 79
驅動方式	手動、電動、氣動
試驗和檢驗	JB/T9092 API 598
適用介質	重油、膠類等易凝固介質

主要零件材料:

序號	零件名稱	材質
序號	零件名稱	C	P	R
1	夾套	25	SUS304	SUS304
2	閥座	WCB	SUS304	SUS316
3	閥體	25	SUS304	SUS316
4	密封圈	RPTFE、PTFE、對位聚苯
5	球體	SUS304	SUS304	SUS316
6	閥桿	1Cr13	SUS304	SUS316
7	填料	柔性石墨、RPTFE、PTFE
8	填料壓蓋	WCB	SUS304	SUS316

主要外形尺寸:

公稱通徑（DN）		d	L	D		E	Q	H	W	管螺紋
（mm）	（in）	d	L	（mm）	（in）	E	Q	H	W	P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3
