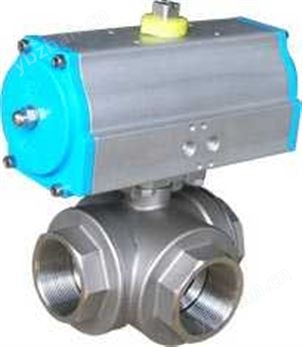

氣動三通球閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號Q614F,Q615F型

品牌

廠商性質生產商

所在地上海市

在線詢價 收藏產品

聯系方式：胡先生查看聯系方式

更新時間：2025-10-13 07:29:03瀏覽次數：597次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  球閥系列

對焊.承插焊球閥

斜面球閥

螺紋球閥

軌道球閥

法蘭球閥

全部產品列表

暫無信息

上?？ㄧ硭贡瞄y制造有限公司

經營模式：生產廠家

商鋪產品：712條

所在地區：上海

聯系人：胡先生（經理）

詢價 給他留言

產品簡介

詳細介紹

Q614F,Q615F型氣動三通球閥的資料：

氣動球閥/氣動三通球閥/Q614F,Q615F型/氣動三通內螺紋球閥是綜合國內外*技術而開發的新型三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。電動三通球閥采用HL型、3810R型或QB型回轉式角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。氣動三通內螺紋球閥由GT型、DA型、AW型氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）產品特點 1

產品結構

產品名稱	Q614F型氣動球閥
作用形式	開關型調節型
連接形式	法蘭式對夾式管螺紋式
結構形式	O型浮動球式		O型固定球式
閥座密封形式	軟質密封	硬質合金密封	軟質密封	硬質合金密封

氣動執行器

GT、DA、AW型角行程氣動執行機構是V型球閥的驅動裝置，由活塞式雙作用和單作用（彈簧復位式）兩種，由緊湊的雙（單）活塞齒輪、齒條式結構，嚙合精確、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。（單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好

主要零件材料及適用溫度、介質

公稱通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤180℃，對位聚苯≤300℃

應用規范

設計制造標準	法蘭尺寸標準	結構長度標準	檢驗試驗標準
GB/T12237-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
API6D	ANSI B16.5	ANSI B16.10	JB/T9092-99
JPI7S-48	JIS B2212~2214	JIS B2002	API598

性能規范

試驗壓力（Mpa）	公稱壓力（Mpa）					壓力級（class）			JIS（Mpa）
試驗壓力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8

流量特性圖

主要技術參數和性能指標

公稱通徑DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200
流量系系數KV		17	33	62	95	146	232	350	439	810	1205	1912
公稱壓力PN（MPa）		1.6、2.5、4.0、6.4
球芯轉角		0~90°
球芯型式		L型或T型
流量特性		快開式或比例調節式
連接形式		法蘭式、管螺紋式（G"）
調節型	信號范圍	0～10mA、4～10mA 、1-5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號
氣動執行機構	型號	DA、GT系列；AW系列
	氣源壓力	0.3～0.7MPa（凈化壓縮空氣）
	配用附件	電-氣閥門定位器、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構
調節型	輸入信號	電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa
二位切換型	回信電壓	AC220V/DC24V/DC110V

外形尺寸

管螺紋：L型

SIZE	d	L	H	D1	B	W1	W2	h
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC
11/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC
11/2"	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC

管螺紋：T型

SIZE	d	L	H	D1	B	F	G	W1	W2	h
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC
1"	20	100	80	145	102.0	505	51.5	22.4	35.0	10-24UNC
11/4"	25	115	90	145	108.5	510	57.5	25.4	38.0	10-24UNC
11/2"	32	125	96	204	121.0	580	63.0	25.4	38.1	1/4-20UNC
2"	38.1	148	106	204	138.5	655	73.0	25.4	38.1	1/4-20UNC
