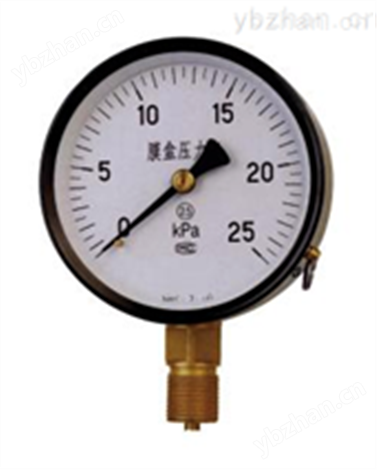

YE-100膜盒壓力表簡介：

YE-100膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等其他類似設備上。

不銹鋼膜盒壓力表根據導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕要求較高的工藝流程中對各種氣體介質的微壓和負壓的測量。

不銹鋼膜盒壓力表參照原膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表。應用于鍋爐通風和氣體管道等設備上，在耐腐要求較高的工藝流程中測量各種氣體介質的微壓和負壓。精確度等級：2.5

儀表由測量系統(包括接頭、波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。還有調零裝置，可以方便調整零位。

膜盒壓力表的測量范圍在-80~60000Pa,但是要根據不同的壓力量程選用不同的膜盒壓力表，壓力在-1000Pa~60000Pa時建議選用圓盤式膜盒壓力表，如果壓力在-80Pa時建議選用矩形膜盒壓力表。

YE-100膜盒壓力表規格示意 ：

YE-100膜盒壓力表主要技術參數：

1、零部件材質：SUS316，SUS316L，1Crl8Ni9Ti
2、儀表公稱直徑：Φ100mmΦ150mm
3、接頭螺紋尺寸：M20X1．5(G3／8"，Gl／4"，NPTl／2"，……)
4、工作條件：
(1)環境溫度：-40-70℃
(2)工作壓力：靜負荷：用至測量上限值的3／4
                       交變負荷：用至測量上限值的2／3
                        短時壓力：用至測量上限值

注：接頭螺紋可按用戶要求，制作成管螺紋或錐管紋   。
