智能電磁流量計安裝注意事項如何正確選擇安裝點
1、 選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道(整個管路中處為宜),在安裝與測量過程中,不得出現非滿管情況
2、 測量位置應選在上游大于5D和下游有3D直管段處
3、 測量點選擇應盡可能遠離泵,閥門等設備,避免其對測量的干擾
4、 測量點選擇應盡可能遠離大功率電臺,強磁場干擾源等 。
電磁流量計選擇安裝位置時需特別注意
1、 測量電極的軸線必須近似于水平方向
2、 測量管道內必須充滿液體
3、 流量計的前方最少要有5xD(D為流量計內徑)長度的直管段后方最少要有3xD(D為流量計內徑)長度的直管段為方便安裝和拆卸可在流量計后加裝管道伸縮節
4、 流體的流動方向和流量計的箭頭方向一致
5、 管道內要有真空會損壞流量計的內襯需特別注意
6、 在流量計附近應無強電磁場
7、 在流量計附近應有充裕的空間以便安裝和維護
8、 若測量管道有振動在流量計的兩邊應有固定的支座
9、 測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D(D為流量計內徑)長度

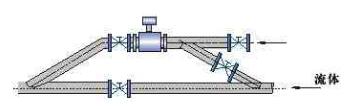

10、為方便今后流量計的清洗和維護應安裝旁通管道并且保證流量計前5D后3D的直管段。
11、 如安裝聚四氟乙烯內襯的流量計時連接兩法蘭的螺栓應注意均勻擰緊否則容易
壓壞聚四氟乙烯內襯用力矩扳手。
電磁流量計安裝要求
1、 應安裝在水平管道較低處和垂直向上處避免安裝在管道的點和垂直向下處
2、 應安裝在管道上上升處
3、 在開口排放管道安裝應安裝在管道的較低處
4、 若管道落差超過5m時在傳感器的下游安裝排氣閥
5、 應在傳感器的下游安裝控制閥和切斷閥而不應安裝在傳感器上游
6、 傳感器不能安裝在泵的進出口處應安裝在泵的出口處
7、 在測量井內安裝流量計的方式
1、入口 2、溢流管 3、入口柵 4、清洗孔 5、流量計 6、短管 7、出口 8、排放閥 9、排污閥
