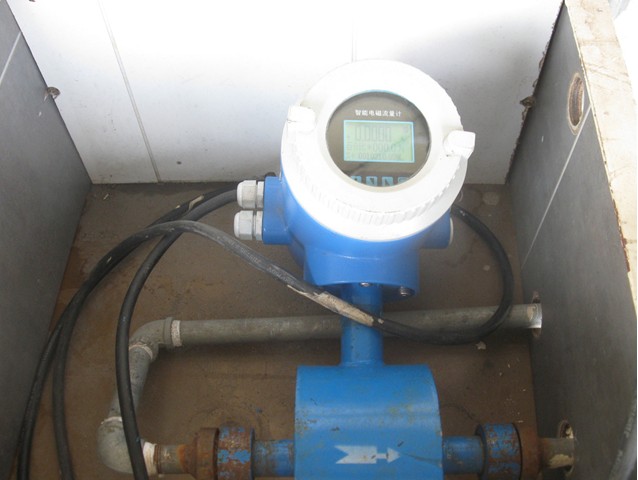

電磁流量計日常保養措施
1、日常維護;僅需對儀表作周期性直觀檢査,檢査電磁流量計周圍環境,掃除塵垢確保不進水和其他物質,檢查接線是否良好,檢查儀表附近有否新裝強電磁場設備或有新裝電線橫跨儀表。若是測量介質容易沾污電極或在測量管壁內沉淀、結垢、應定期作清垢、清
2、故障査找;電磁流量計開始投運或正常投運一段時間后發現儀表工作不正常,應首先檢査電磁流量計外部情況,如電源是否良好、管道是否泄露或處于非滿管狀態、管道內是否有氣泡、信號電纜是否損壞、轉換器輸岀信號(即后位儀表輸入冋路)是否開路。切記盲目拆修流量計
3、傳感器檢查;測試設備:500M9絕緣電阻測試儀絕緣電阻測試儀一臺,萬用表一只
電磁流量計測試步驟
1)在管道充滿介質的情況下,用萬用表測量接線端子A、B與C之間的電阻值,A-C、B-C之間的阻值應大至相等。若差異在1倍以上,可能是電極岀現滲漏、測量管外壁或接線盒內有冷凝水吸附
2)在襯里干燥情況下,用M表測A-C、B-C之間的絕緣電阻(應大于200M92)。再用萬用表測量端子A、B與測量管內二只電極的電阻(應呈短路連通狀態)。若絕緣電阻很小,說明電極滲漏,應將整套流量計返廠維修。若絕緣有所下降但仍有50MΩ以上且步驟(1)的檢査結果正常,則可能是測量管外壁受潮,可用熱風機對外殼內部進行烘干。
3)用萬用表測量Ⅹ、Y之間的電阻,若超過20092,則勵磁線圈及其引出線可能開路或接觸不良。拆下端子板檢查
4)檢查Ⅹ、Y與C之間的絕緣電阻,應在200Mg以上,若有所下降,用熱風對外殼內部進行烘干處理。實際運行時,線圈絕緣性下降將導致測量誤差増大、儀表輸岀信號不穩
5)如判定傳感器有故障,請與電磁流量計生產廠家聯系,一般現場無法解決,需到廠家維修。
4、轉換器檢査;如判定是電磁流量計轉換器故障,經檢査外部原因沒問題的情況下,請與電磁流量計生產廠家聯系,廠家一般會采取更換線路板的方式解決
