當前位置：北京科恩眾和工業控制技術有限公司>>Panasonic(松下電器)>>PLC主機&擴展模塊>>FP-X0系列 擴展單元 AFPX-COM3通信插件

FP-X0系列 擴展單元 AFPX-COM3通信插件

返回列表頁
參  考  價面議
具體成交價以合同協議為準

產品型號AFPX-COM3

品       牌

廠商性質其他

所  在  地北京市

聯系方式：查看聯系方式

更新時間：2026-03-14 09:27:45瀏覽次數：65次

聯系我時，請告知來自 儀表網

產品簡介

新一代多功能、經濟型PLC。本體配備繼電和晶體管混合型輸出。

詳細介紹


通信插件


品名 規格 訂貨產品號
FP-X COM1
通信插件 		RS232C/1ch RS,CS控制有信號(非絕緣) AFPX-COM1
FP-X COM2
通信插件 		RS232C/2ch(非絕緣) AFPX-COM2
FP-X COM3
通信插件 		RS485或RS422切換型/1ch(絕緣) AFPX-COM3
FP-X COM4
通信插件 		RS232C/1ch(非絕緣)＋RS485/1ch(絕緣) AFPX-COM4
FP-X COM5
通信插件 		Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非絕緣) AFPX-COM5
FP-X COM6
通信插件 		RS485/2ch(絕緣) AFPX-COM6


尺寸圖

  • 單位mm

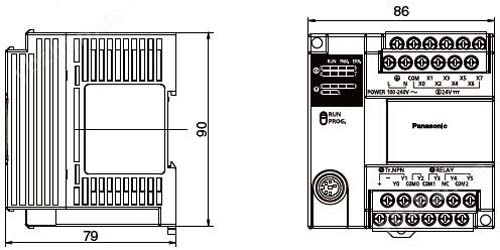

AFPX0L14R

AFPX0L14R

AFPX0L30R

AFPX0L30R

AFPX0L40R
AFPX0L40MR

AFPX0L40R AFPX0L40MR

AFPX0L60R
AFPX0L60MR

AFPX0L60R AFPX0L60MR

AFPX0E24R
AFPX0E24T
AFPX0E24P

AFPX0E24R/AFPX0E24T/AFPX0E24P

AFPX0E40RD
AFPX0E40TD
AFPX0E40PD

AFPX0E40RD/AFPX0E40TD/AFPX0E40PD

可選件

配線工具

品名 訂貨產品號
端子臺用改錐
繼電器輸出型?端子臺(Phonenix制)在接線時需要。 		AFP0806
散線壓接工具
晶體管輸出型附屬的連接器在接線時需要。 		AXY52000

安裝部件

品名 訂貨產品號
FPO安裝板 窄條30型
擰緊螺絲用的安裝板。寬30mm型。 		AFP0811
(含10個)
FPO安裝板 窄條型
擰緊螺絲用的安裝板。窄條型。 		AFP0803
(含10個)
安裝板
擰緊螺絲用的安裝板。平面型。
 AFP0804
(含10個)

輸入輸出電纜

品名 訂貨產品號
晶體管輸出型用
I/O電纜
一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條 		長度1m、
2條1套 		AFP0521
長度3m、
2條1套 		AFP0523

※1 對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2 對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3 對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯) AFP0808(4個裝)

維修部件

品名 訂貨產品號
端子臺插座
附屬繼電器輸出?端子臺型。
維修部件。 		AFP0802
(含2個)
散線壓接插座
附屬于晶體管輸出型 		AFP0807
(含2個)
FP0R電源電纜
(長1m)
附帶于FP0R控制單元。 		AFPG805
(1個裝)

散線壓接連接器

品名 訂貨產品號 適用電纜尺寸 電線規格
電纜直徑 備注
散線壓接連接器 AXW7221FP AWG#22 φ1.5～φ1.1 AWG#22 12根/0.18
AWG#24 雙絞線
AXW7231FP AWG#26 φ1.3～φ1.1 雙絞線
AWG#28 雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成 種類 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC專用
(配備AQZ102) 		DC12V RT3SP1-12V AY34001 內箱1個
外箱20個
DC24V RT3SP1-24V AY34002
AC/DC兼用
(配備AQZ204) 		DC12V RT3SP2-12V AY35001
DC24V RT3SP2-24V AY35002

(注1) 功率PhotoMOS專用。不能配備PA繼電器。
(注2) 接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC12V RT3S-12V AY33001 內箱1個
外箱20個
DC24V RT3S-24V AY33002

(注1) PA繼電器型。標準型不能配備功率PhotoMOS。 請務必使用電壓驅動型。
(注2) 也可訂購DC5V。請向本公司咨詢。
(注3) 接點構成等請咨詢。

4點端子

種類 額定輸入電壓 訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型 DC12、24V AY30000

搭載可能繼電器
PA繼電器

功率PhotoMOS
(電壓驅動型)

4點點端子可配備的繼電器

品名 訂貨產品號
PA繼電器 APA3311、APA3312
功率PhotoMOS(電壓驅動型) AQZ10＊D(DC專用型)
AQZ20＊D(AC/DC兼用型)

(注1) 切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-ID16-12V AY231501 內箱1個
外箱10個
DC24V RT2S-ID16-24V AY231502
輸出用 DC12V RT2S-OD16-12V AY232501
DC24V RT2S-OD16-24V AY232502

2.直接接線用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-C-ID16-12V AY231511 內箱1個
外箱10個
DC24V RT2S-C-ID16-24V AY231512
輸出用 DC12V RT2S-C-OD16-12V AY232511
DC24V RT2S-C-OD16-24V AY232512

關鍵詞：連接器 控制單元 標準
