FP-XH系列 擴展單元 選項、維修部件 AFPX-EC08擴展電纜

返回列表頁
參  考  價面議
具體成交價以合同協議為準

產品型號AFPX-EC08

品       牌

廠商性質其他

所  在  地北京市

聯系方式：查看聯系方式

更新時間：2026-03-16 09:24:01瀏覽次數：59次

聯系我時，請告知來自 儀表網

產品簡介

全新運動型現已上市！new

詳細介紹

高功能運動控制一體機。

通用型
通用型
運動型 NEW
運動型
RoHS對應

特點

高速

0.04μs的指令處理速度

掃描周期※縮短(以40點機型對比以往產品)

容量3檔可切換設置

運動型位置控制

插補控制
插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。

同步控制
同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。

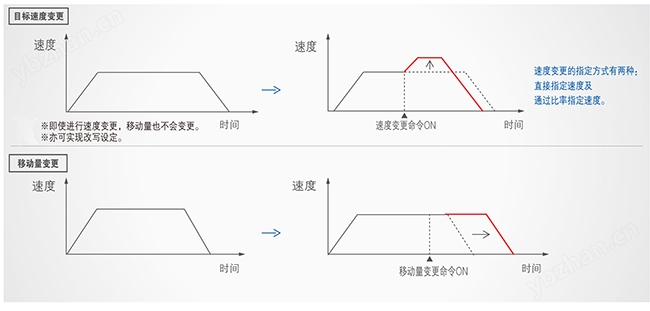

目標速度變更機能、移動量變更機能
位置控制過程中，目標速度及移動量都可以變更?？梢愿鶕?jù)設備的狀態對應調整。

通用型位置控制

位置控制的種類

其他功能

擴展性

I/O點數452點
(通過擴展FP0以及使用功能擴充插件可達到。)

通信

通信端口

對應Modbus※

PLC鏈接(MEWNET)

編程軟件

以更專業的功能軟件FPWIN GR7為基礎架構，后續將不斷豐富更多功能，面向各行業應用擴展更專業的命令內容。
(通用型Ver.2.5以上對應，運動型Ver.2.7以上對應)

位置控制設定
通過位置控制數據※1及位置控制參數※2的設定，實現位置控制。

※1 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息。
※2 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。

同步參數設置
根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。

凸輪曲線※3設置
當選擇電子凸輪作為從動軸時，需要對其進行設定。

※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。

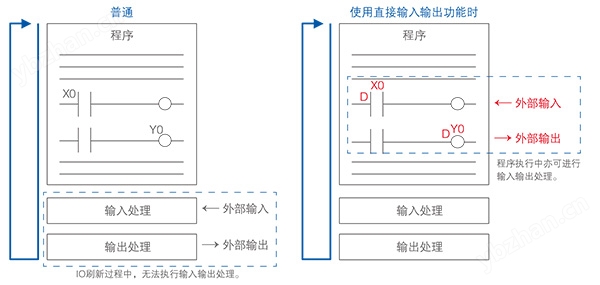

直接輸入/輸出功能
通過直接輸入輸出功能能夠?qū)崿F(xiàn)不依賴掃描周期的高速應答處理。

安全強化
增加字母數字32位密碼對應。安全性較之前得到了提高。

選項、維修部件

品名 規格 訂貨產品號
FP-XH備份電池 對運算內存、日歷時鐘進行備份的電池。 AFPXHBATT
FP-X
擴展電纜 		擴展單元連接用電纜　8cm AFPX-EC08
擴展單元連接用電纜　30cm AFPX-EC30
擴展單元連接用電纜　80cm AFPX-EC80
FP-X 端子臺 C30、C60、E30用端子臺　21引腳、帶蓋(無印字)、4個裝 AFPX-TAN1

選項、維修部件

品名 規格 訂貨產品號
FP-XH備份電池 對運算內存、日歷時鐘進行備份的電池。 AFPXHBATT
FP-X
擴展電纜 		擴展單元連接用電纜　8cm AFPX-EC08
擴展單元連接用電纜　30cm AFPX-EC30
擴展單元連接用電纜　80cm AFPX-EC80
FP-X 端子臺 C30、C60、E30用端子臺　21引腳、帶蓋(無印字)、4個裝 AFPX-TAN1

AFPX0E24R/AFPX0E24T/AFPX0E24P



AFPX0E40RD/AFPX0E40TD/AFPX0E40PD



安裝尺寸圖


用途

繞線機應用
繞線機應用
陶瓷印刷機應用
陶瓷印刷機應用
包裝機應用
包裝機應用

可選件

配線工具

品名 訂貨產品號
端子臺用改錐
繼電器輸出型?端子臺(Phonenix制)在接線時需要。 		AFP0806
散線壓接工具
晶體管輸出型附屬的連接器在接線時需要。 		AXY52000

安裝部件

品名 訂貨產品號
FPO安裝板 窄條30型
擰緊螺絲用的安裝板。寬30mm型。 		AFP0811
(含10個)
FPO安裝板 窄條型
擰緊螺絲用的安裝板。窄條型。 		AFP0803
(含10個)
安裝板
擰緊螺絲用的安裝板。平面型。
 AFP0804
(含10個)

輸入輸出電纜

品名 訂貨產品號
晶體管輸出型用
I/O電纜
一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條 		長度1m、
2條1套 		AFP0521
長度3m、
2條1套 		AFP0523

※1 對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2 對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3 對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯) AFP0808(4個裝)

維修部件

品名 訂貨產品號
端子臺插座
附屬繼電器輸出?端子臺型。
維修部件。 		AFP0802
(含2個)
散線壓接插座
附屬于晶體管輸出型 		AFP0807
(含2個)
FP0R電源電纜
(長1m)
附帶于FP0R控制單元。 		AFPG805
(1個裝)

散線壓接連接器

品名 訂貨產品號 適用電纜尺寸 電線規格
電纜直徑 備注
散線壓接連接器 AXW7221FP AWG#22 φ1.5～φ1.1 AWG#22 12根/0.18
AWG#24 雙絞線
AXW7231FP AWG#26 φ1.3～φ1.1 雙絞線
AWG#28 雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成 種類 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC專用
(配備AQZ102) 		DC12V RT3SP1-12V AY34001 內箱1個
外箱20個
DC24V RT3SP1-24V AY34002
AC/DC兼用
(配備AQZ204) 		DC12V RT3SP2-12V AY35001
DC24V RT3SP2-24V AY35002

(注1) 功率PhotoMOS專用。不能配備PA繼電器。
(注2) 接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成 額定輸入電壓 4點單元繼電器
型號 訂貨產品號 包裝數量
1a×4 DC12V RT3S-12V AY33001 內箱1個
外箱20個
DC24V RT3S-24V AY33002

(注1) PA繼電器型。標準型不能配備功率PhotoMOS。 請務必使用電壓驅動型。
(注2) 也可訂購DC5V。請向本公司咨詢。
(注3) 接點構成等請咨詢。

4點端子

種類 額定輸入電壓 訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型 DC12、24V AY30000

搭載可能繼電器
PA繼電器

功率PhotoMOS
(電壓驅動型)

4點點端子可配備的繼電器

品名 訂貨產品號
PA繼電器 APA3311、APA3312
功率PhotoMOS(電壓驅動型) AQZ10＊D(DC專用型)
AQZ20＊D(AC/DC兼用型)

(注1) 切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-ID16-12V AY231501 內箱1個
外箱10個
DC24V RT2S-ID16-24V AY231502
輸出用 DC12V RT2S-OD16-12V AY232501
DC24V RT2S-OD16-24V AY232502

2.直接接線用

輸入輸出形式 電壓規格 型號 訂貨產品號 包裝數量
輸入用 DC12V RT2S-C-ID16-12V AY231511 內箱1個
外箱10個
DC24V RT2S-C-ID16-24V AY231512
輸出用 DC12V RT2S-C-OD16-12V AY232511
DC24V RT2S-C-OD16-24V AY232512

電纜

帶散線壓接端子
電纜

擴展電纜

M型16點34芯輸出用
電纜
