FP-XH系列擴展單元選項、維修部件 AFPX-EFP0擴展FP0適配器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號AFPX-EFP0

品牌

廠商性質其他

所在地北京市

在線詢價收藏產品

聯系方式：查看聯系方式

更新時間：2026-03-16 09:26:07瀏覽次數：77次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  Panasonic(松下電器)

變頻器

FA元器件/繼電器

支持節能的元器件

光纖傳感器

壓力傳感器

PLC主機&擴展模塊

全部產品列表

暫無信息

北京科恩眾和工業控制技術有限公司

經營模式：其他

商鋪產品：298條

所在地區：

詢價 給他留言

產品簡介

全新運動型現已上市！new

詳細介紹

高功能運動控制一體機。

通用型

運動型

特點

高速

0.04μs的指令處理速度

掃描周期^※縮短(以40點機型對比以往產品)

容量3檔可切換設置

運動型位置控制

插補控制
插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。

同步控制
同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。

目標速度變更機能、移動量變更機能
位置控制過程中，目標速度及移動量都可以變更?？梢愿鶕?jù)設備的狀態對應調整。

通用型位置控制

位置控制的種類

其他功能

擴展性

I/O點數452點
(通過擴展FP0以及使用功能擴充插件可達到。)

通信

通信端口

對應Modbus^※

PLC鏈接(MEWNET)

編程軟件

以更專業的功能軟件FPWIN GR7為基礎架構，后續將不斷豐富更多功能，面向各行業應用擴展更專業的命令內容。
(通用型Ver.2.5以上對應，運動型Ver.2.7以上對應)

位置控制設定
通過位置控制數據^※1及位置控制參數^※2的設定，實現位置控制。

※1 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息。
※2 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。

同步參數設置
根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。

凸輪曲線^※3設置
當選擇電子凸輪作為從動軸時，需要對其進行設定。

※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。

直接輸入/輸出功能
通過直接輸入輸出功能能夠實現不依賴掃描周期的高速應答處理。

安全強化
增加字母數字32位密碼對應。安全性較之前得到了提高。

選項、維修部件

品名	規格	訂貨產品號
FP-XH備份電池	對運算內存、日歷時鐘進行備份的電池。	AFPXHBATT
FP-X 擴展電纜	擴展單元連接用電纜　8cm	AFPX-EC08
	擴展單元連接用電纜　30cm	AFPX-EC30
	擴展單元連接用電纜　80cm	AFPX-EC80
FP-X 端子臺	C30、C60、E30用端子臺　21引腳、帶蓋(無印字)、4個裝	AFPX-TAN1

選項、維修部件

品名	規格	訂貨產品號
FP-XH備份電池	對運算內存、日歷時鐘進行備份的電池。	AFPXHBATT
FP-X 擴展電纜	擴展單元連接用電纜　8cm	AFPX-EC08
	擴展單元連接用電纜　30cm	AFPX-EC30
	擴展單元連接用電纜　80cm	AFPX-EC80
FP-X 端子臺	C30、C60、E30用端子臺　21引腳、帶蓋(無印字)、4個裝	AFPX-TAN1

AFPX0E24R/AFPX0E24T/AFPX0E24P

AFPX0E40RD/AFPX0E40TD/AFPX0E40PD

安裝尺寸圖

用途

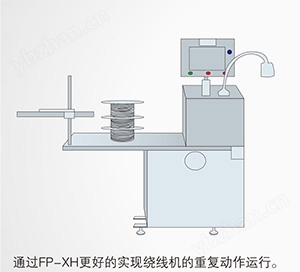

繞線機應用

陶瓷印刷機應用

包裝機應用

可選件

配線工具

品名		訂貨產品號
	端子臺用改錐繼電器輸出型?端子臺(Phonenix制)在接線時需要。	AFP0806
	散線壓接工具晶體管輸出型附屬的連接器在接線時需要。	AXY52000

安裝部件

品名		訂貨產品號
	FPO安裝板窄條30型擰緊螺絲用的安裝板。寬30mm型。	AFP0811 (含10個)
	FPO安裝板窄條型擰緊螺絲用的安裝板。窄條型。	AFP0803 (含10個)
	安裝板擰緊螺絲用的安裝板。平面型。	AFP0804 (含10個)

輸入輸出電纜

品名			訂貨產品號
	晶體管輸出型用 I/O電纜一側附帶連接器的散線電纜(10芯)、AWG22、0.3mm2、 2條(藍?白)1條	長度1m、 2條1套	AFP0521
		長度3m、 2條1套	AFP0523

※1	對于FP0-C10RS、C14RS、E8RS、E16RS等型號、需要I/O電纜各1套(2本)。
※2	對于FP0-C16T/E16X、E16T/E16YT型號、需要I/O電纜各1套(2條)。
※3	對于FP0-C32T/E32T/、需要I/O電纜各2套(共4條)。

扁平電纜用連接器套件(10芯)

扁平電纜用連接器套件芯)

AFP0808(4個裝)

維修部件

品名		訂貨產品號
	端子臺插座附屬繼電器輸出?端子臺型。維修部件。	AFP0802 (含2個)
	散線壓接插座附屬于晶體管輸出型	AFP0807 (含2個)
	FP0R電源電纜 (長1m) 附帶于FP0R控制單元。	AFPG805 (1個裝)

散線壓接連接器

品名	訂貨產品號	適用電纜尺寸	電線規格
品名	訂貨產品號	適用電纜尺寸	電纜直徑	備注
散線壓接連接器	AXW7221FP	AWG#22	φ1.5～φ1.1	AWG#22 12根/0.18
	AXW7221FP	AWG#24	φ1.5～φ1.1	雙絞線
	AXW7231FP	AWG#26	φ1.3～φ1.1	雙絞線
	AXW7231FP	AWG#28	φ1.3～φ1.1	雙絞線

4點單元繼電器(功率PhotoMOS型)

接點構成	種類	額定輸入電壓	4點單元繼電器
接點構成	種類	額定輸入電壓	型號	訂貨產品號	包裝數量
1a×4	DC專用 (配備AQZ102)	DC12V	RT3SP1-12V	AY34001	內箱1個外箱20個
	DC專用 (配備AQZ102)	DC24V	RT3SP1-24V	AY34002
	AC/DC兼用 (配備AQZ204)	DC12V	RT3SP2-12V	AY35001
	AC/DC兼用 (配備AQZ204)	DC24V	RT3SP2-24V	AY35002

(注1)	功率PhotoMOS專用。不能配備PA繼電器。
(注2)	接點構成等請咨詢。

4點單元繼電器(PA繼電器型)

接點構成	額定輸入電壓	4點單元繼電器
接點構成	額定輸入電壓	型號	訂貨產品號	包裝數量
1a×4	DC12V	RT3S-12V	AY33001	內箱1個外箱20個
1a×4	DC24V	RT3S-24V	AY33002	內箱1個外箱20個

(注1)	PA繼電器型。標準型不能配備功率PhotoMOS。請務必使用電壓驅動型。
(注2)	也可訂購DC5V。請向本公司咨詢。
(注3)	接點構成等請咨詢。

4點端子

種類	額定輸入電壓	訂貨產品號
PA繼電器?功率PhotoMOS電壓驅動型	DC12、24V	AY30000

搭載可能繼電器 PA繼電器

功率PhotoMOS (電壓驅動型)

4點點端子可配備的繼電器

品名	訂貨產品號
PA繼電器	APA3311、APA3312
功率PhotoMOS(電壓驅動型)	AQZ10＊D(DC專用型)
功率PhotoMOS(電壓驅動型)	AQZ20＊D(AC/DC兼用型)

(注1)	切勿在本產品上配備上述以外的繼電器，否則會導致產品的異常動作、故障及連接設備的故障等。

RT-2繼電器端子

壓接端子用

直接接線用

DIN導軌安裝型

1.壓接端子用

輸入輸出形式	電壓規格	型號	訂貨產品號	包裝數量
輸入用	DC12V	RT2S-ID16-12V	AY231501	內箱1個外箱10個
輸入用	DC24V	RT2S-ID16-24V	AY231502
輸出用	DC12V	RT2S-OD16-12V	AY232501
輸出用	DC24V	RT2S-OD16-24V	AY232502

2.直接接線用

輸入輸出形式	電壓規格	型號	訂貨產品號	包裝數量
輸入用	DC12V	RT2S-C-ID16-12V	AY231511	內箱1個外箱10個
輸入用	DC24V	RT2S-C-ID16-24V	AY231512
輸出用	DC12V	RT2S-C-OD16-12V	AY232511
輸出用	DC24V	RT2S-C-OD16-24V	AY232512
