| 參 考 價 | 面議 |
產品型號DTP-1540V
品 牌
廠商性質其他
所 在 地北京市
聯系方式：劉經理 查看聯系方式
更新時間：2026-08-07 08:53:28瀏覽次數：39次
聯系我時，請告知來自 儀表網軸承影像測量儀系列產品適用于測量數控機床（包括加工中心和柔性制造單元等）上所使用的鏜銑類刀具及車刀類刀具切削刃的準確坐標位置，并能檢查刀具的刃口質量，測量刀尖角度，圓弧半徑及盤類刀具的徑向跳動等。

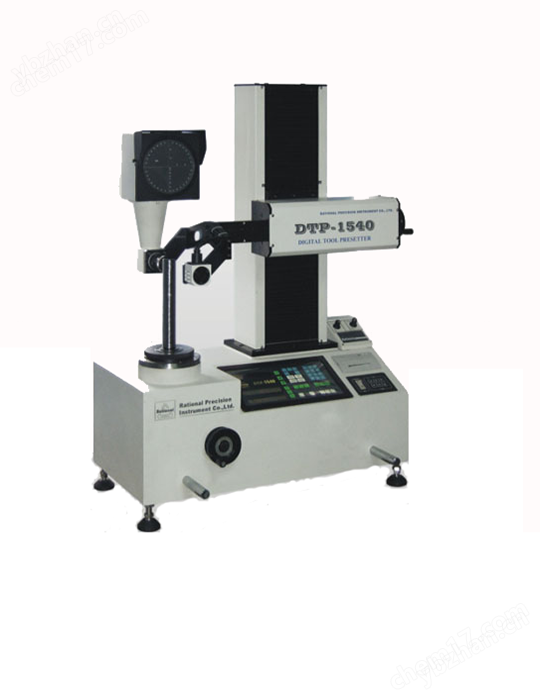

軸承影像測量儀本儀器是精密級、經濟型手動臺式刀具預調測量儀。主要用于測量數控機床、加工中心和柔性制造單元所使用的鏜、銑類刀具切削刃的坐標位置，并能檢查刀尖的角度、圓角及刃口的情況。
軸承影像測量儀產品特色
· 外形美觀、密封性強，可安置于車間使用
· 結構簡單，操作方便，運動平穩
· 1610型測量系統采用高精度光柵尺
· 1610A型測量系統采用高精度光柵尺
· 具有公、英制轉換和直徑、半徑轉換功能
· 可加裝過渡套實現擴展圓錐柄號功能(根據用戶需要)
· 具有三點定圓、四點定角功能
· 具有斷電記憶功能
技術規格參數；
主軸 | 根據客戶需求可選配BT50、BT40或BT30主軸 |
測量范圍 | 直徑(X向): Φ300mm 高度(Z向): 30~400mm |
數字測量系統 | 光柵尺分辨力(X﹑Z軸):0.0005mm |
DTP-1540數顯表﹐可測量刀具直徑(半徑)﹑高度﹑圓弧﹑角度﹑切削角﹑后斜角等 | |
腳踏開關采樣﹐RS232輸出﹐打印機輸出 | |
影像瞄準系統 | 高分辨率CCD攝像機﹐17〞彩色顯示器(集成十字線功能) |
0.5X物鏡﹐總視頻放大倍率約為20X | |
測量瞄準基準:視頻十字線 | |
照明系統 | 輪廓光為LED光源﹐表面光為24V 20W鹵素光源,兩者亮度可調. |
儀器外形尺寸 (L×W×H) | 780×530×950(mm) |
儀器重量 | 約90㎏ |
