目前國內市場上使用的蒸汽流量計有2款，一款蒸汽流量計是電子式，還有一款是機械式，機械式產品屬于淘汰產品，精度差，耐溫低，下面我就為大家講解一下，LUGB智能型蒸汽流量計的工作原理。
在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦，如圖（一）所示。
在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式：
f=StV/d 公式（1）
式中：
f－發生體一側產生的卡門旋渦頻率HZ
St－斯特勞哈爾數（無量綱數）
V－流體的平均流速 （m/s）
d－旋渦發生體的寬度 （m）
由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中，斯特羅哈爾數（St）是無因次未知數，

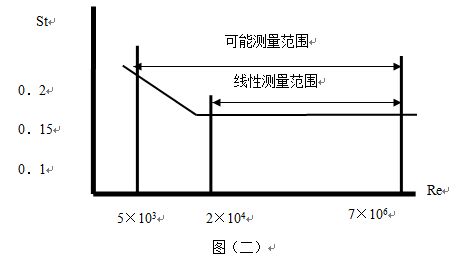

圖（二）表示斯特勞哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比，即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝3600f/Q（1/m3） 公式（2）
式中：K＝儀表常數（m-3）。
f＝脈沖個數
Q＝體積流量（m3）
那么這樣看來這款蒸汽流量計的工作原理大家都知道了，在今后采購的過程中能夠更好的幫組大家選型，蒸汽流量計LUGB這款，質量，精度高。深得市場消費者的口碑。
