產品簡介

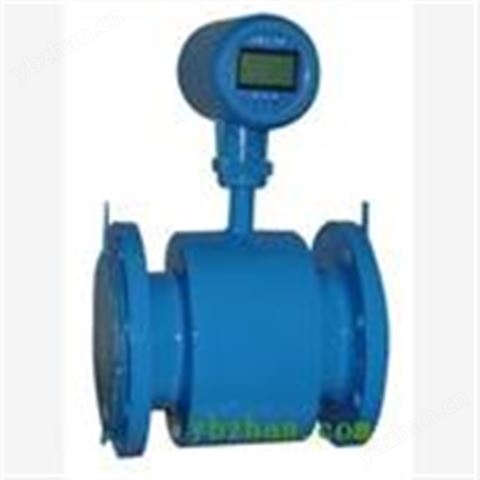

LDCK智能電磁流量計上海自儀九廠

詳細介紹

產品介紹

產品名稱：LDCK智能電磁流量計上海自儀九廠

產品種類：LDCK電磁流量計

生產廠商：上海自動化儀表股份有限公司

產品單價：電議

產品介紹

LDCK電磁流量計

【詳細說明】

LDCK型電磁流量計(原型號為：BFG-S)由LDCK型電磁流量傳感器和TBS型電磁流量轉換器配套組成，用于測量管道內液體流量，可以測量酸、堿、鹽等腐蝕性液體或液體內混有固體的兩相體，如礦漿、泥漿和含有大量雜物的污水及粘度很大的介質。

流量計具有測量精度不受介質壓力、溫度、密度(包括固液比)、粘度等物理參數變化的影響，儀表靈敏、測量范圍度大的特點，抗干擾能力強，零點穩定，工作可靠。

傳感器有防爆型，防爆等級為：mdⅡBT4。

本產品執行檢定規程：JJGl98-94速度式流量計檢定規程。

□特點

● 可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
● 采用16位嵌入式微處理器，運算速度快、精度高；
● 全數字量處理，抗干擾能力強。測量可靠，精度高，流量測量范圍可達1500:1；
● 超低EMI開關電源，適用電源電壓變化范圍大?？笶MC性能好；
● 全漢字菜單操作，使用方便，操作簡單，易學易懂；
● 高清晰度背光LCD顯示；
● 具有雙向流量測量、雙向總量累計功能，電流、頻率具備雙向輸出功能；
● 內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；
● 具有RS485或RS232C數字通訊信號輸出；
● 具有電導率測量功能，可以判別傳感器是否空管；
● 恒流勵磁電流范圍大，可與不同公司、不同類型的電磁流量傳感器配套使用；
● 具有自檢與自診斷功能；
● 采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
● 儀表內部設計有不掉電時鐘，可記錄16次掉時間。

□主要技術指標

成套精度：	口徑Φ10～250：±0．5％、±1．0％
成套精度：	口徑Φ300～1200：±1．0％、±1．5％
介質電導率：	＞20uS/cm
輸出信號：	0～10mA DC或4～20mA DC 0～lkHz
通訊信號：	RS485或RS232C
工作壓力：	口徑Φ10～50：4.OMPa
	口徑Φ65～125：1.6MPa
	口徑Φ150～1000：1.0MPa
	口徑Φ1200：0.6MPa
工作電流：	≤0.5A
防護等級：	標準型IP65，特殊型IP67
電源：	轉換器電源220V，50Hz，傳感器由轉換器供電，（24V DC，特殊訂貨）。
連接法蘭：	機標JB/T81-94，國標GB9119-88或按用戶需要

□材料

主體材料：	測量管耐酸鋼1Cr18Ni9Ti
主體材料：	外殼A3鋼
襯里材料：	口徑Φ10～25：聚四氟乙烯
	口徑Φ50～200：聚四氟乙烯或氯丁橡膠
	口徑Φ250～1200：氯丁橡膠
電極材料：	含鉬不銹鋼OCr18Ni12Mo2Ti
	鈦Ti
	鉭Ta
	哈氏合金等
	鉑Pt
接地環材料：	含鉬不銹鋼OCr18Ni12Mo2Ti
	鈦Ti
	鉭Ta
	哈氏合金等
	鉑Pt

□常用襯里材料的性能及其適用范圍見表1

表1

襯里材料	主要性能	適用范圍
聚四氟乙烯 PTFE	1、它是塑料中化學性能穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。 2、耐磨性和粘接性能差。	1、-40℃～+180℃ 2、濃酸、堿等強腐蝕性介質 3、衛生類介質
氯丁橡膠（Neoprene）	1、有的彈性，高度的扯斷力，耐磨性能好。 2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕	1、＜65℃ 2、測一般水、污水、泥漿、礦漿
聚氨酯橡膠 (Polyurethane)	1、有的耐磨性能（相當于天然橡膠的十倍） 2、耐酸、堿性能較差	1、＜40℃ 2、中性強磨損的礦漿、煤漿、泥漿
耐酸橡膠（硬橡膠）	可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、、氫氧化鉀，忌強氧化劑。	1、＜25℃～+90℃ 2、一般的酸、堿、鹽溶液

□傳感器規格，流量范圍及口徑選擇見下表

公稱通徑	流量（m^3/h）
10	0.3	0.4	0.5	0.6	0.8	1.0	1.2	1.6
15	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0
20	1.2	1.6	2.0	2.5	3	4.0	5.0	6.0
25	1.6	2	2.5	3	4	5	6	8
50	6	8	10	12	16	20	25	30
65	12	16	20	25	30	40	50	60
80	16	20	25	30	40	50	60	80
100	25	30	40	50	60	80	100	120
125	40	50	60	80	100	120	160	200
150	50	60	80	100	120	160	200	250
200	100	120	160	200	250	300	400	500
250	160	200	250	300	400	500	600	800
300	250	300	400	500	600	800	1000	1200
350	300	400	500	600	800	1000	1200	1600
400	400	500	600	800	1000	1200	1600	2000
500	600	800	1000	1200	1600	2000	2500	3000
600	800	1000	1200	1600	2000	2500	3000	4000
700	1200	1600	2000	2500	3000	4000	5000	6000
800	1600	2000	2500	3000	4000	5000	6000	8000
900	2000	2500	3000	4000	5000	6000	8000	10000
1000	2500	3000	4000	5000	6000	8000	10000	12000
1200	4000	5000	6000	8000	10000	12000	16000	20000

□電磁流量計新型號示意圖說明(原型號為：BFG-S)

LDCK-100JM16MA1OOY/TBS
說明：電磁流量計公稱通徑100mm、襯里材料聚四氟乙烯、電極OCr18Ni12Mo2Ti、公稱壓力1.6MPa、接地環材料OCr18Ni12Mo2Ti、輸出電流4～20mA、流量100m^3/h、安裝方式一體型、帶顯示器(顯示：瞬時、累計)。

例2：LDCK-150LH1OMB200F2
電磁流量計公稱通徑150mm、襯里材料氯丁橡膠、電極哈氏合金、公稱壓力1.OMPa、接地環材料OCr18
Ni12Mo2Ti、輸出電流0～10mA、流量200m^3/h、分離型(轉換器LDCB-F2顯示：瞬時、累計)。

例3：LDCK-200LM1OMC250F1
電磁流量計公稱通徑200mm、襯里材料氯丁橡膠、電極OCr18Ni12Mo2Ti、公稱壓力1.OMPa、接地環材料OCr18Ni12Mo2Ti、輸出信號脈沖輸出，流量250m^3/h、分離型(轉換器LDCB-F1顯示：瞬時)。
