聯系我時，請告知來自 儀表網綜述： 國內配電網正在根據可靠性需求、網架結構與設備狀況選擇不同的故障處理模式、終端配置及通信方式來建設配電自動化，以提高供電水平和可靠性
綜述：
國內配電網正在根據可靠性需求、網架結構與設備狀況選擇不同的故障處理模式、終端配置及通信方式來建設配電自動化，以提高供電水平和可靠性。受傳統開關及終端配置對故障判斷動作速度慢的影響，使得配電網自動化開關、控制保護無法與變電站出線開關形成多級配合和滿足選擇性，發生故障時往往多級同時跳閘或越級跳閘等等，無法精準隔離故障區和擴大停電范圍，供電可靠性提高有限。

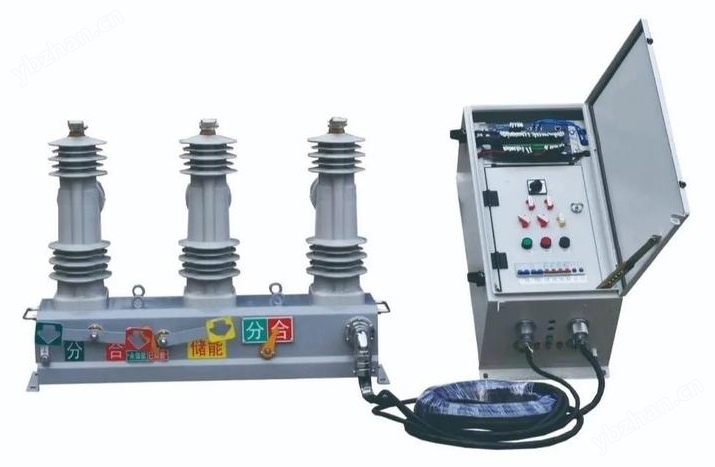

永磁速斷柱上開關，將永磁快速機構與微機保護的故障快速識別算法技術相結合，無需依賴通訊就可實現多級精準配合，快速和準確地切除故障區恢復非故障區的供電，實現配電網的快速自愈。同時，智能斷路器的整體動作時間（斷路器+配電終端）約10ms，配合變電站150ms延時，可實現6級級差保護，故障就地切除。從而實現低成本的配電自動化，大大提高供電可靠性。
微機保護與控制功能：
測量功能:
通過繼電保護專用PT和CT進行配電線路電壓、電流信號的采集，經過FFT算法運算后將采集的數據送入主控MCU，實現實時測量數據更新，提供保護邏輯判斷及液晶顯示使用，且測量精度達到1級要求。
保護及報警功能:具有電流速斷保護、定時限過電流保護、四種反時限過流保護零序電流帶方向保護、自動重合閘、后加速保護等保護功能，可以對保護進行選擇，整定值設置，延遲時間更改等功能，并且可以實時顯示故障狀態、S0E事件及故障錄波圖查詢。
空制功能:
通過MCU控制IGBT導通時間進而控制線圈通電時間，以此完成對分合閘操作的精確控制。
通信功能:
本控制裝置通過RS232實現各模塊之間通信，并可通過GPRS或以太網實現控制裝置與監控中心進行實時人機交互及通信，從而實現智能斷路器與監控中心的遙測、遙控遙信等功能。
水做機構:
驅動電路設計采用IGBT驅動電路可以快速關斷線圈中的大電流，從而控制斷路器實現分合閘操作。與此同時硬件及軟件分別采用閉鎖功能，防止出現橋直通燒壞IGBT，從而杜絕斷路器的誤操作
技術亮點： 的手動分合閘永磁機構: 解決了長期以來永磁機構斷路器不能實現手動合閘的問題。 快速開關行業: 極柱與操作機構功能： 手動分合閘： 深度融合極柱：
高效的微機保護算法:
采用電流瞬時值和電流變化率作為判據能夠在1-2ms內計算出故障電流的大小，你證了測控單元的判斷時間控制在3.6ms內。
低能耗的雙穩態永磁機構:
的機構設計，只需很小的能量就能驅動永磁機構快速分合閘。
開關整組分閘時間<10ms(可根據不同的應用場景，調整分閘時間為5毫秒，合閘時間為10毫秒)。支持全線6級級差保護，實現配電網的快速自愈。
靈活的組屏方式:
保護、控制、電源均采用封裝模塊化，可組合在開關本體內，亦可組合在常規的FTU箱內。滿足一、二次深度融合的要求。
輕型化設計：
斷路器整體重量約60公斤(含F(xiàn)TU)，只有常規斷路器的三分之一，可靈活搬動。減小了山區運輸?shù)睦щy。
永磁機構動桿與拉桿之間采用滑動式聯接結構，在不影響電動分合閘速度的情況下，實現了永磁機構的手動分合閘。
固封極柱采用復合絕緣，雙向電壓采樣精度0.5S;用戶側電流互感器精度0.5S;極柱深度集成電容取電電源。
