渠道引流水計量巴歇爾槽

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號B=1500mm

品牌其他品牌

廠商性質生產商

所在地淮安市

在線詢價 收藏產品

聯系方式：朱經理查看聯系方式

更新時間：2026-04-03 16:18:39瀏覽次數：3374次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  巴歇爾流量槽

玻璃鋼巴歇爾槽

不銹鋼巴歇爾槽

1號巴歇爾槽

全部產品列表

  其他品牌

淮安森信儀器儀表有限公司

經營模式：生產廠家

商鋪產品：69條

所在地區：江蘇淮安市

聯系人：朱經理

詢價 給他留言

產品簡介

產地	國產	加工定制	是
質保	1年

渠道引流水計量巴歇爾槽，巴歇爾槽是一種常用于測量流體流速和流量的計量槽，巴歇爾量水槽由三部分組成，進口段、喉道和出口段，有量水槽、行近渠道、下游渠道和靜水井用混凝土或磚石砌筑，外粉水泥砂漿并壓光；也可以用耐腐蝕、耐水流沖刷、不變形的材料預制而成。渠道引流一般采用大型巴歇爾計量槽。

詳細介紹

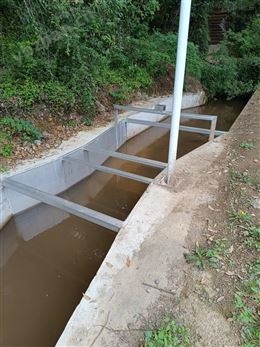

渠道引流水計量巴歇爾槽

渠道引流一般采用大型巴歇爾計量槽，巴歇爾量水槽由三部分組成，進口段、喉道和出口段，有量水槽、行近渠道、下游渠道和靜水井用混凝土或磚石砌筑，外粉水泥砂漿并壓光；也可以用耐腐蝕、耐水流沖刷、不變形的材料預制而成。行近渠道為順直平坦的矩形明渠，其長度應不小于槽寬的10倍。靜水井設在巴歇爾量水槽槽壁的外側，與槽壁的距離盡量縮短。

計算原理

明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因?yàn)橥瑯拥乃?，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。

由于巴歇爾流量槽表面光滑、水位損失小、水中即使有固態物質也幾乎不會沉淀、接近流速的影響小、對下流側的水位影響比較小等優點,所以被用來測量工業用水等其它液體的流量。如城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。

安裝時要注意

中心線要與渠道的中心線重合，使水流進入不出現偏流。通水后，水的流態要自由流。淹沒度要小于規定的臨界淹沒度。上游應有大于5倍渠道寬的平直段，使水流能平穩進入。即沒有左右偏流，也沒有渠道坡降形成的沖力。

　　巴歇爾流量槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經計量部位，計量部位是槽內喉道段。

渠道引流水計量巴歇爾槽

關鍵詞：巴歇爾槽
