產地	進口	加工定制	否

產品特性：功分器	是否進口：是	原產國/地區：美國
加工定制：否	品牌：INSTOCK Wireless Components	型號：PD1140
測量范圍：698-2700 MHz	產品用途：四路功率分配器、功率組合器

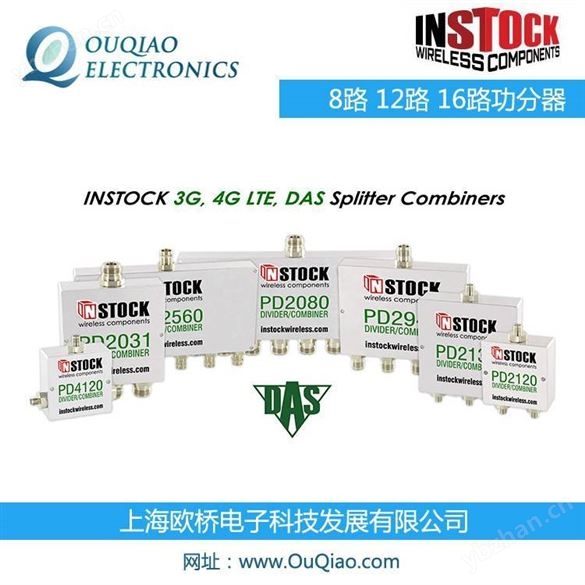

PD1140--INSTOCK一分四功分器

型號：PD1140

品牌：INSTOCK Wireless Components

INSTOCK 4路，SMA（母），698-2700 MHz，40W，INSTOCK一分四功分器PD1140

自2005年以來，INSTOCK Wireless一直自豪地在新澤西州Boonton工廠設計、制造和分發射頻功率分配器組合器。盡管許多公司即使是最小的訂單也有令人*驚的交貨時間，但I(xiàn)NSTOCK Wireless保留了所有產品的庫存。所有INSTOCK功率分配器均在美國設計和制造，并提供5年保修。

所有功率分配器組合器型號都可以進行即時定制。選擇您的連接器（N型、SMA、TNC、BNC、QMA、RP-SMA）、電路（350-1000MHz、698-2700MHz、1-2GHz、2.4-6.0GHz）和外殼（RoHS、IP67戶外、微型、機架式）。其他配置選項可用。

PD1140--INSTOCK一分四功分器產品概述：

寬帶頻率（0.698-2.700 GHz）

低插入損耗（平均0.4 dB）

口間隔離度（平均30dB）

***駐波比（平均1.10:1）

三合金SMA母頭（插孔）50歐姆

PD1140的特點和優點

概述

PD1140是一款射頻寬帶、4路、功率分配器、功率合成器，配備SMA母（插孔）同軸連接器。0.698-2.700 GHz的所有無線頻段都具有性能。在功率分配器和功率組合器應用中，可以處理高達40瓦的Max微波輸入功率。詳見4路功率分配器輸入額定值表。

電氣

該單元的核心是在低損耗、高頻、電介質基板上***設計和蝕刻的威爾金森型微帶電路。威爾金森微帶電路將直流電流傳遞到所有端口，使其成為有源系統的理想選擇。功率分配器也可以將直流電傳遞到選擇端口，并將直流電阻斷到其他端口。請參見選項（右）。電氣性能突出表現為Max插入損耗為0.8 dB（高于6.02 dB的功率分配），Min隔離為22 dB，Max輸入VSWR為1.25:1，Max輸出VSWR為1.15:1。通過0.2 dBMax幅度平衡和4度Max相位平衡顯示相等的功率分配和平衡。在您的頻率范圍內，窄帶射頻性能可能會更好。具體細節請參見4路功率分配器測試掃描。

機械

機械特性包括精密數控車削、黃銅、SMA內螺紋同軸連接器，帶有三合金鍍層，可確保抗變色性和低PIM操作。連接器引腳為鍍金鈹銅，具有可靠性和低接觸電阻。原始電氣級PTFE支撐絕緣體固定接觸引腳，實現同軸連接器配合。堅固的CNC加工鋁外殼具有黃色銥石飾面，可保持長期運行和***的屏蔽性能。通過兩個直徑為0.125英寸（3.18毫米）的通孔提供安全安裝。

物理

外殼尺寸為3.98英寸寬、2.98英寸深、0.75英寸高（101.1 x 75.7 x 19.1毫米）。SMA母（插孔）連接器從外殼延伸0.44英寸（11.1毫米）。工作溫度范圍為-65°C至+85°C。重量為319克。更多信息請參見4路功率分配器外形圖。

應用

PD1140 4路SMA母（插孔）功率分配器（分路器）組合器非常適合發射和接收側的各種無線射頻微波應用，從放大器組合和接收器分割到天線分割，并在范圍內部署在包括700 MHz公共安全頻帶、800 MHz蜂窩、GSM 850、900、1800和1900、PCS 1900、1 GHz至2 GHz L頻帶、GPS、W-CDMA-3G、UMTS、TETRA、RFID、IEEE802.11b/g、2.45 GHz ISM、Wi-Fi和2.3 GHz和2.5 GHz WiMAX的網絡中。

INSTOCK一分四功分器/合路器簡介：

INSTOCK四路功率分配器、功率組合器可提供N型、SMA、TNC、BNC和QMA連接器選項。所有型號都針對頻率范圍為350 MHz至6 GHz的寬帶操作進行了優化，具有***的電氣性能。這些威爾金森混合、4路、功率分配器、功率組合器是相互關聯的單元，能夠以相等的便利對信號進行分割和組合。它們的微帶結構將直流電流傳遞到有源系統中使用的所有端口。還提供直流阻斷和電流轉向型號。

INSTOCK一分四功分器/合路器選型具體規格：

4 Way Power Divider Combiner Specifications

Model No	N Way	Coaxial Connectors	Frequency Range (MHz)	Insertion Loss (above split)	Amplitude Balance (max)	Phase Balance (max)	***lation (min)	Input VSWR (max)	Output VSWR (max)

PD1140	4 Way	SMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
PD1040	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.15:1
PD2140	4 Way	SMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
PD2204	4 Way	SMA+N	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
PD2040	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.15:1
PD2804	4 Way	N Type	698-2700	0.5 dB	0.2 dB	2°	22 dB	1.30:1	1.15:1
GPS410	4 Way	SMA	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS411	4 Way	SMA	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.35:1	1.20:1
GPS412	4 Way	SMA	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS430	4 Way	SMA+N	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS400	4 Way	N Type	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS401	4 Way	N Type	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.35:1	1.20:1
GPS402	4 Way	N Type	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS420	4 Way	TNC	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS422	4 Way	TNC	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
GPS421	4 Way	TNC	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.35:1	1.20:1
GPS450	4 Way	BNC	1000-2000	0.6 dB	0.3 dB	3°	22 dB	1.30:1	1.20:1
PD5140	4 Way	SMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.20:1
PD5141	4 Way	SMA	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.20:1
PD5142	4 Way	SMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.20:1
PD5143	4 Way	SMA	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.20:1
PD514A	4 Way	SMA	698-2700	0.8 dB	0.3 dB	8°	22 dB	1.25:1	1.20:1
PD514B	4 Way	SMA	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.20:1
PD5144	4 Way	SMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.20:1
PD504A	4 Way	N Type	698-2700	0.8 dB	0.3 dB	8°	22 dB	1.25:1	1.20:1
PD504B	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.20:1
PD5040	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.20:1
PD5041	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.20:1
PD5042	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.15:1
PD5043	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.15:1
PD512A	2 Way	SMA	698-2700	0.4 dB	0.2 dB	2°	22 dB	1.20:1	1.15:1
PD512B	2 Way	SMA	698-2700	0.4 dB	0.2 dB	2°	22 dB	1.20:1	1.15:1
PD5940	4 Way	TNC	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.20:1
PD594A	4 Way	TNC	698-2700	0.4 dB	0.2 dB	3°	22 dB	1.20:1	1.20:1
PD594B	4 Way	TNC	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.20:1
PD5540	4 Way	BNC	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.20:1
PD554A	4 Way	BNC	698-2700	0.8 dB	0.3 dB	8°	22 dB	1.25:1	1.20:1
PD554B	4 Way	BNC	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.20:1
PD2578	4 Way	SMA	2400-6000	1.0 dB	0.3 dB	5°	20 dB	1.45:1	1.30:1
PD2478	4 Way	N Type	2400-6000	1.0 dB	0.3 dB	5°	20 dB	1.45:1	1.30:1
PD2440	4 Way	SMA	350-1000	1.0 dB	0.3 dB	5°	22 dB	1.30:1	1.15:1
PD2340	4 Way	N Type	350-1000	1.0 dB	0.3 dB	5°	22 dB	1.30:1	1.15:1
PD2541	4 Way	BNC	350-1000	1.0 dB	0.3 dB	5°	22 dB	1.30:1	1.15:1
PD2941	4 Way	TNC	350-1000	1.0 dB	0.3 dB	5°	22 dB	1.30:1	1.15:1
PD2141	4 Way	SMA	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.15:1
PD2041	4 Way	N Type	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.25:1	1.15:1
PD2943	4 Way	TNC	698-2700	0.8 dB	0.3 dB	4°	22 dB	1.30:1	1.15:1
PD2940	4 Way	TNC	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
PD2540	4 Way	BNC	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
PD2740	4 Way	QMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
RP2140	4 Way	RP-SMA	698-2700	0.8 dB	0.2 dB	4°	22 dB	1.25:1	1.15:1
