C10996-Werlatone雙定向耦合器 EMC大功率C10996-20

品牌：Werlatone

類別：大功率雙定向耦合器

型號：C10996

公司介紹：

     Werlatone能夠承受軍事、航天及電磁兼容（EMC）環境中最0嚴苛的運行條件。

Werlatone眾多解決方案具備失配容忍特性，能在額定功率下持續運行，并適應高負載電壓駐波比（VSWR）條件。

Werlatone多倍頻程解決方案實現高達1000:1的帶寬，同時保持尺寸、重量與性能（SWAP）優勢。

C10996-Werlatone雙定向耦合器 EMC大功率產品簡述：

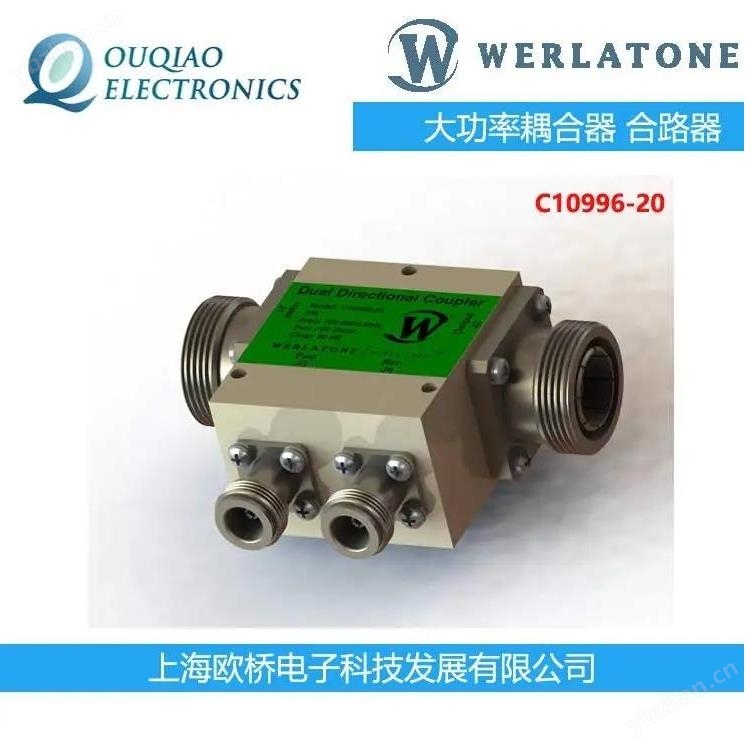

射頻耦合器–型號C10996–雙向耦合器是一種高功率設計。

該裝置以50 dB耦合運行，覆蓋額定功率為700 W CW的整個700-6000 MHz頻帶。

射頻耦合器——C10996型支持軍事和商業應用，插入損耗小于0.2 dB，耦合平坦度優于±1.0 dB。

該裝置可提供各種主線和耦合端口連接器。Werlatone定向耦合器是寬帶雙向、單向和雙向耦合器。

最重要的是，我們的高功率設計能夠承受與軍事和EMC測試環境相關的*惡劣的操作條件。

Specifications：

Coupling (dB)：50

Start Frequency (MHz)：700

Stop Frequency (MHz)：6000

Power (Watts CW)：700

Type：Dual Directional Coupler

Flatness ( +/- dB)：1.0

Insertion Loss (dB)：0.2

VSWR：1.35:1

Directivity (dB)：15

Size (inches)：2.15 x 2.0 x 1.36
