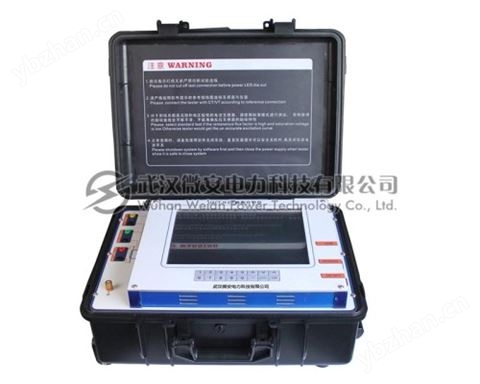

UACT-H 互感器(CT)參數分析儀(66)

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地武漢市

在線詢價收藏產品

聯系方式：張先生查看聯系方式

更新時間：2023-07-01 08:06:25瀏覽次數：327次

聯系我時，請告知來自儀表網

產品分類 品牌分類

暫無信息

武漢微安電力科技有限公司

經營模式：其他

商鋪產品：242條

所在地區：湖北武漢市

聯系人：張先生

詢價 給他留言

產品簡介

說明微安電力承諾所售每一臺「互感器(CT)參數分析儀」均為全新，嚴苛的對每臺出廠設備進行質檢，保證精度和性能，在品質上，互感器(CT)參數分析儀整機均享受三年質保（另約定的除外），開具13%增值稅專用發票，享有24小時免費技術指導、軟件升級、終身維修等服務

詳細介紹

UACT-H CT參數分析儀是按照武漢微安電力研發中心參照IEC60044-1/GB1208, IEC60044-2/GB1207，IEC60044-6/GB16847和IEEE C57.13國內外的技術標準而研發生產的 CT參數分析儀，也稱為互感器綜合測試儀和CT分析儀， CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，CT參數分析儀可測被測電流互感器的拐點電壓可以達到8.4KV，CT參數分析儀裝進行互感器的比差與角差校驗，精度高達0.05%，可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響，UACT-H CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量，是保護類別互感器校驗的好裝備。

1、CT參數分析儀用于電流互感器的以下試驗：
      勵磁特性試驗試驗
      匝數比檢測試驗
      比差與角差校驗試驗
      極性校驗試驗
      二次繞組電阻測量試驗
      二次負荷測量試驗
      5%和10%誤差曲線測量試驗
      CT暫態特性測試與分析試驗
      CT銘牌自動推斷試驗
      拐點電壓/電流、準確限值系數、儀表保安系數、二次時間常數、剩磁系數、準確級、飽和與不飽及電感等CT參數的測量
2、CT參數分析儀還可用于電壓互感器的以下試驗：
      PT匝數比檢測試驗
      PT極性校驗試驗
      PT二次繞組電阻測量試驗
      PT二次負荷測量試驗
3、該CT參數分析儀裝置的應用場合主要有：
      CT銘牌的參數校驗試驗
      CT接入當前負荷時參數校驗試驗
      分析CT的暫態特性對繼電保護裝置的影響
      PT的銘牌參數校驗試驗
      PT二次負荷校驗試驗

型號	UACT-H
名稱	互感器(CT)參數分析儀
標準依據	IEC60044-1，IEC60044-2，IEC60044-5	IEC60044-6，GB1207，GB1208
標準依據	GB16847，GBT4703，C57.13
輸入電源電壓	AC220V±10%，50Hz/60Hz±10%
輸出電壓	0.1～125V(AC)
輸出電流	0.001～5A(RMS)
輸出功率	300VA
等效拐點電壓	45KV
電流測量	范圍：0～10A (自動量程0.1/0.4/2/10A)	誤差< ±0.1%+0.01%FS
電壓測量	范圍：0～200V (自動量程1/10/70/200V)	誤差< ±0.1%+0.01%FS
匝數比測量	范圍：1～30000，1～2000	誤差<0.1%
匝數比測量	范圍：2000～30000	誤差<0.2%
相位測量	精度：±2min	分辨率：0.01min
二次繞組電阻測量范圍	范圍：0～8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)	誤差< 0.2%RDG+0.02%FS，分辨率：0.1mΩ
溫度測量	-50～100度	誤差<3度
CT二次負荷測量	0～160ohm(2/20/80ohm/160ohm)
CT二次負荷測量	.2%RDG+0.02%FS	分辨率0.001ohm
PT二次負荷測量	0～80kohm(800ohm/8kohm/80kohm)
PT二次負荷測量	.2%RDG+0.02%FS	分辨率0.1ohm
匝數比測量	范圍：1～30000，1～2000	誤差<0.2%
匝數比測量	范圍：2000～30000	誤差<0.5%
數據存儲組數	大于1000組
環境	溫度：-10℃～50℃	濕度：≤90%
體積	485×356×183mm³	誤差<3度
重量	15Kg

本產品UACT-H 互感器(CT)參數分析儀詳細清單請以說明書或代銷合同為準

互感器(CT)參數分析儀	1臺
測試短接線	1根
3M雙芯帶屏蔽測試電纜	1根
電源保險	3個
10M雙芯帶屏蔽測試電纜	1根
電源線	1根
接地線	1根
附件包	1個
大號測試鉗	4把
光盤	1個
測試冷壓片	1個
檢驗報告	1本
測試針	4個
說明書	1本
鱷魚夾	6個
合格證	1張
