浙江宣球閥門有限公司


當前位置：浙江宣球閥門有限公司>>蝶閥>>法蘭式軟密封蝶閥

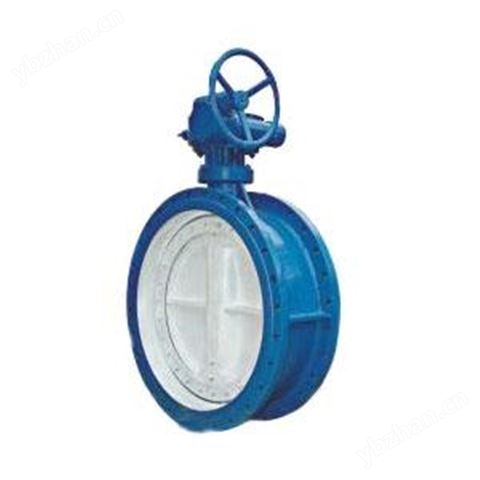

法蘭式軟密封蝶閥

返回列表頁
參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質其他

所  在  地溫州市

聯系方式：查看聯系方式

更新時間：2024-05-08 08:19:47瀏覽次數：99次

聯系我時，請告知來自 儀表網

經營模式：其他

商鋪產品：140條

所在地區：浙江溫州市

產品簡介

產品簡介本蝶閥是我公司新研制的軟密封偏心法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用

詳細介紹

產品簡介
本蝶閥是我公司新研制的軟密封偏心法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用。
特點
1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。
2、設計合理，裝拆容易，便于維修。
3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。
4、密封，泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
產品符合標準
1、該產品符合GB12238-89《通用閥門 法蘭和對夾連接蝶閥》標準。
2、試驗符合GB/T13927-92《通用閥門 壓力試驗》標準。
3、側法蘭連接符合GB/T17241.6-1998《整體鑄鐵管法蘭》、GB4216.4-4216.5-84《灰鑄鐵管法蘭及墊片》標準。同時分別符合BS4504、
ISO2084、DIN2501中的PN1.0MPa、PN1.6MPa法蘭連接標準。
主要零部件材料

名稱 國標 美標ASTM 英標BS
閥體 HT200 A126 ClassB B1452-20
閥板 QT500 A536 65-45-12 BS2789-65
轉軸 2Cr13 420 Bs970
轉套 ZCuZn38Mn3Pb2 B36 Bs1400
閥板密封圈 丁腈橡膠 D2000 Aa6014 Bs2494 Buua-N
閥體鋼環 0Cr18Ni9 S32100 BS321S12

性能規范

公稱通徑 DN
 100～11200
 100～1200
 mm
公稱壓力 PN 1.0 1.6 MPa
試驗壓力 密封
 1.5 2.4 MPa
殼體 1.1 1.76 MPa
適用溫度(℃)
 -10℃～120℃
適用介質 淡水、污水、空氣等

公稱通徑
DN(mm) 		手動裝置 尺寸 重量
(kg)
D D1 d b f 短結構 長結構 H H1 H2 L L1 L2 L3 L4 L5 h m
n-do 4-M n-do 短結構 長結構 短結構 長結構
100 3D-15 220 180 158 24 3 - - 8-175 446 234 122 - 190 64 48 121 180 - - 180 - 25
150 3D-20 285 240 21 2 26 3 - - 8-22 521 5 279 153 - 210 74 58 128 194 - - 180 - 37
200 3D-50 340 295 268 28 3 4-22 M20 8-22 690 349 216 89 230 80 70 163 241     250 53 63
250 3D-120 390 350 320 28 4 8-22 M20 12-22 800 406 219 114 250 98 95 193 291     350 81 94
300 3D-30/250 450 400 370 28 4 8-22 M20 12-22 959 542 267 114 270 449 178 254 104 473   300 128 148
350 3D-30/250 505 460 430 30 4 12-22 M20 16-26 1048 583 315 127 290 449 178 254 104 473   300 156 188
400 3D-30/250 565 515 482 30 4 12-26 M24 16-26 1120 620 350 140 310 449 178 254 104 473   300 205 237
450 3D-30/250 615 565 532 34 4 16-26 M24 20-26 1190 667 373 152 330 449 178 254 104 473   300 228 268
500 3D-30/400 670 620 585 34 5 16-26 M24 20-26 1280 702 428 152 350 486 196 254 130 528   300 242 289
600 3D-60/800 780 725 685 35 5 16-30 M27 20-30 1409 759 450 178 390 627 244 245 162 596 345 400 414 480
700 3D-60/800 895 840 800 40 5 20-30 M27 24-30 1613 885 528 229 430 627 244 245 162 596 390 400 522 615
800 3D-120/1500 1015 950 905 44 5 20-33 M30 24-33 1736 1013 573 241 470 635 270 295 196 711 430 300 689 818
900 3D-120/500 1115 1050 1005 44 5 24-33 M30 28-33 1860 1071 639 241 510 635 270 295 196 711 470 300 804 956
1000 3D-1 20/2500 1230 1160 1110 50 5 24-36 M33 28-36 2107 1234 723 300 550 955 455 296 295 807 520 300 1177 1277
1200 3D-1 20/2500 1455 1380 1330 52 5 28-39 M36 32-39 2326 1343 833 350 630 955 455 296 295 807 620 300 1508 1764
注：短結構法蘭蝶閥側法蘭有四個螺紋孔，如圖所示，其余為光孔，長結構法蘭蝶閥側法蘭均為光孔。

關鍵詞：標準
