氣動三通
角座閥的制作方法介紹
由于現在的三通角座閥的結構較為復雜和生產組裝的技術問題，因此，就有了新的氣動三通角座閥，這種閥門不僅結構簡單、生產組裝很方便，還提高了生產組裝效益。同時能夠保證角座閥的密封性能和使用安全性。

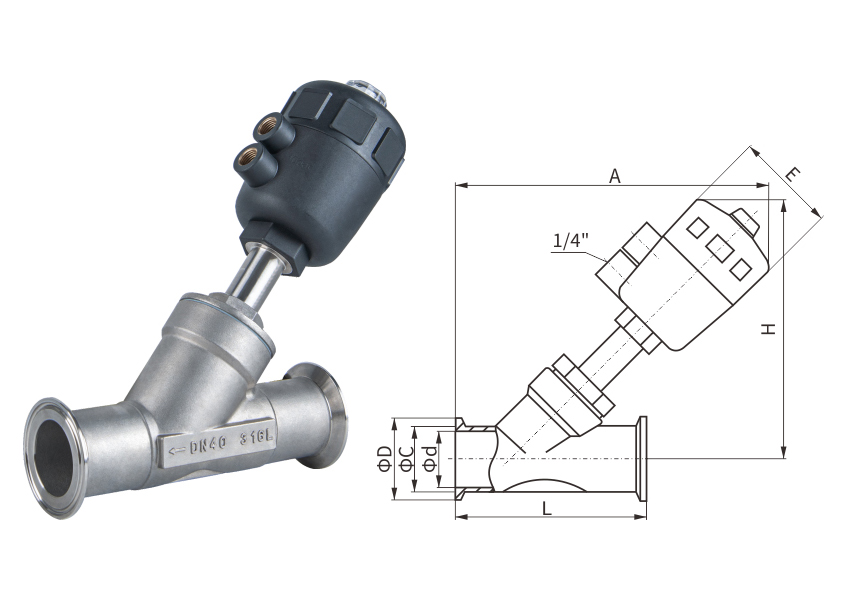

氣動三通角座閥采用的技術方案是：一種氣動角座閥，包括氣動頭和閥體，氣動頭與閥體固定，氣動頭內的活塞桿一端置于閥體內并與閥板連接；其特征在于閥體和氣動頭通過桿套固定連接，桿套包括桿套座和桿套體，桿套座固定在氣動頭的底蓋上；桿套與活塞桿之間設有密封填料。桿套體內設置有沉孔，沉孔底部設置有錐形孔，密封填料包括多個套在活塞桿外、設置在沉孔內并與錐形孔的錐面和沉孔的內側壁密封接觸的填料塊和填料彈簧；桿套體的一端外側設置有環形塊，氣動頭底蓋上設置有環形階梯孔，桿套座設置在環形階梯孔內并與桿套體固定連接；環形塊設置在環形臺階孔的臺階處，一密封圈設置在環形塊和環形臺階孔之間。
桿套座呈丁字狀，桿套座外側設有連接螺紋并套有彈片；桿套體一端的沉孔內設有螺紋，另一端設有螺帽；彈片安裝在桿套座和氣動頭底蓋之間，桿套座的一端穿過環形階梯孔與桿套體的沉孔螺紋連接；閥體上設有螺紋安裝座，螺紋蓋與安裝座螺紋連接，螺紋蓋與安裝座之間設有二密封圈。桿套體的螺紋帽上方設有橫截面為六邊形的拆卸塊，拆卸塊與螺紋帽為一體式結構。與閥板連接的活塞桿一端設有銷孔，閥板的頂部面設有活塞孔，閥板內還設有貫穿活塞孔的螺栓孔。閥板的底端面上設有環形槽，環形槽的中心設有卡柱，卡柱的外徑小于閥體介質流口的內徑，卡柱的頂部設有向外延伸的反向擋圈；環形槽內設有密封墊，密封墊上方設有鎖緊墊，密封墊和鎖緊墊分別套在卡柱外，鎖緊墊的外端面與反向擋圈貼合。
以上就是氣動三通角座閥的制作方法，有什么不懂的可以咨詢我們溫州遠歐機械科技有限公司。
