聯系我時，請告知來自 儀表網一、高溫硫磺液下泵產品概述JHL、JHXL系列高溫硫磺液下泵為單級單吸高溫夾套液下離心泵，主要用于硫磺制酸工藝流程中輸送溫度為135℃≤T≤145℃熔融液態硫磺
一、 高溫硫磺液下泵產品概述

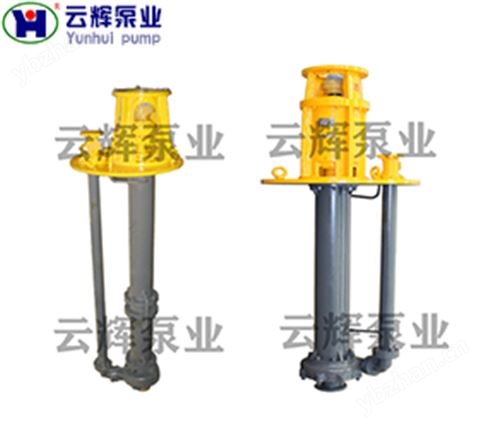

JHL、JHXL系列高溫硫磺液下泵為單級單吸高溫夾套液下離心泵，主要用于硫磺制酸工藝流程中輸送溫度為135℃≤T≤145℃熔融液態硫磺。其流量范圍為Q=1～150m3/h，揚程范圍為H=10～120m，設計壓力：2.5MPa。
二、JHL、JHXL型高溫硫磺液下泵特點
1、JHL型高溫硫磺液下泵是專門為輸送液硫的一種新型高溫硫磺液下泵，液下深度可達3.6米以上。該系列采用雙支承結構， 即液上部分采用兩列角接觸球軸承，液下采用滑動軸承，起承受徑向載荷的作用，并依靠熔融液態硫磺潤滑。根據工況特點，泵轉速通常為1450轉/分或2900轉/分；葉輪采用閉式或半開式設計。該系列泵主要由吸入管、泵蓋、泵體、葉輪、葉輪螺母、泵軸、軸套、襯套、接管、出液管、底座、密封部件、軸承座、電機座、聯軸器、軸承等零部件和標準件組成（詳見結構簡圖）。其結構簡單，體積小，泵運行平穩可靠，操作維護方便。
該系列泵常用于精硫、液硫輸送等工位。
2、JHXL型高溫硫磺液下泵是專門輸送含有固體顆粒的液態粗硫的一種新型懸臂式高溫硫磺液下泵。該系列泵液下無滑動軸承，葉輪采用半開式設計，通過能力強，通過顆粒直徑達φ18以上，泵吸入口無需設置吸入濾網，不會因液態硫磺中含有雜質顆粒而導致流道堵塞出現流量、揚程不足和轉子抱死現象。泵軸為剛性設計，運行平穩可靠，操作維護方便。該系列泵主要由吸入管、泵蓋、泵體、葉輪、葉輪螺母、泵軸、接管、出液管、底座、密封部件、軸承座、電機座、聯軸器、軸承等零部件和標準件組成（詳見結構簡圖）。
該系列泵常用于液態粗硫、過濾劑輸送等工位。
該系列泵充分利用自身吸程，可增加長度小于1500mm的吸入管，可使泵整機液下插入深度增加。
三、型號說明
JHXL50-40 JHL10-80
JHXL——懸臂式高溫硫磺液下泵 JHL——高溫硫磺液下泵
50——泵的設計流量（m3/h） 10——泵的設計流量（m3/h）
40——泵的設計揚程 80——泵的設計揚程
四、性能參數
