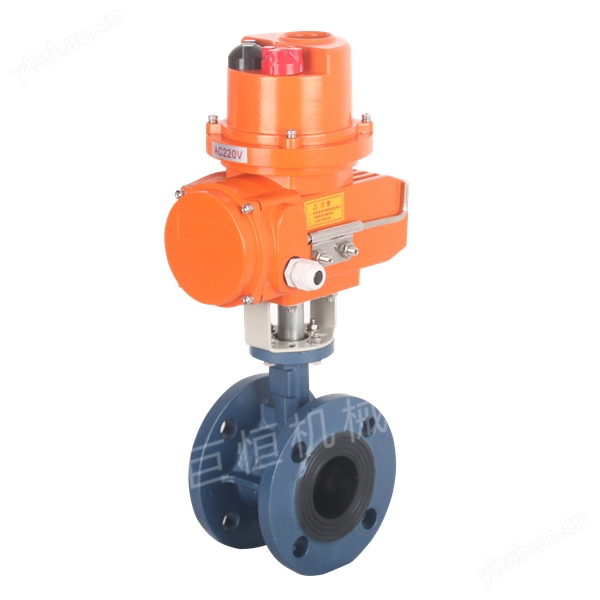

電動蝶閥

常用的電動蝶閥有對夾式電動蝶閥和法蘭式電動蝶閥兩種。對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。工作原理工作電源通常有：AC220V，AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。

法蘭式電動蝶閥結構：垂直板式結構，閥桿為整體式 金屬硬密封閥門的密封圈為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。 軟密封閥門的密封圈為丁**橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不銹鋼。金屬密封電動蝶閥的設計是采用三偏心結構原理，利用了固有的凸輪效應，消除了90度行程中閥座與密封圈之間的全部磨擦。而橡膠軟密封蝶閥的設計采用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之后，閥座與密封圈之間迅速脫離，從而減少磨擦。

電動蝶閥結構和工作原理

通常由角行程電動執行機構（0~90°部分回轉）和蝶閥整體通過機械連接，經過安裝調試后共同組成。

根據動作模式分類有：開關型和調節型。

開關型是直接接通電源（AC220V或其他電源等級的電源）通過開關正、反導向來完成開關動作。

調節型是以AC220V電源作為動力，接收工業自動化控制系統預設的參數值4~20mA（0~5等弱電控制）信號來完成調節動作。

主要用途

各種工業自動化生產的管道流量、壓力、溫度的控制。例如：電力、冶金、石化、環保、能源管理、消防系統等。

節型電動蝶閥主要技術參數

公稱通徑DN(mm)：50～1200

公稱壓力：PN0.6、1.6、2.5MPa

連接形式：法蘭式、對夾式

閥板形式：垂直板式

流量特性：近似快開型

動作范圍：0～90°

泄露量：按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏

基本誤差：±2.5%

回差：±2.5%

死區：1% (可調)

可調范圍：50:1

配置執行機構：可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構

控制方式：開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
