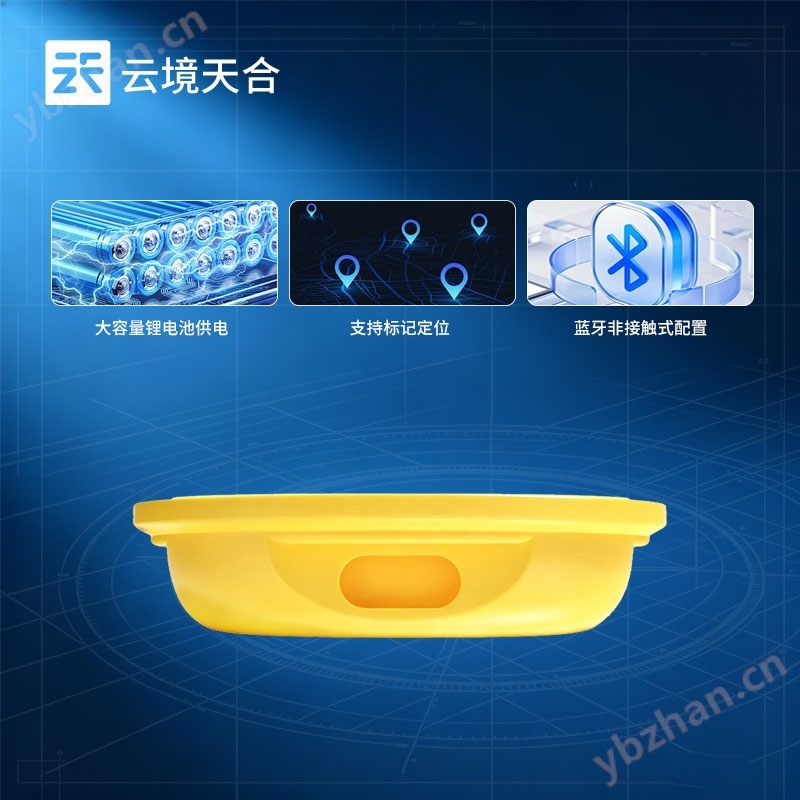

云境天合TH?JG?NB井蓋自動監測儀，采用NB?IoT無線通訊，實時監測井蓋移位、傾斜、非法開蓋等異常狀態。設備超低功耗設計，內置大容量電池，可長期埋地部署。一旦井蓋出現異動，即刻推送告警信息至管理端，規避人員墜落、管網暴露等安全隱患。高防護外殼可抵御地下積水潮濕環境，現場安裝簡便，廣泛用于市政道路、城市管網、園區管線安全運維，提升城市市政數字化監管能力。

一、產品應用：

井蓋作為城市資產重要組成部分，在城市的大街小巷隨處可見，在打造現代化的智慧城市過程中扮演著重要的作用，一旦遇到井蓋破損或是被盜，如果得不到及時處理，很容易造成巨大的安全隱患，危及到人民群眾生命財產的安全。

井蓋自動監測儀TH-JG-NB安裝在井蓋背面，通過物聯網手段能夠及時獲得所有井蓋的實時狀態，并對各類井蓋進行快速有效的管理，是智慧井蓋監測終端的突出優勢。

通訊方式：NB-IoT無線網絡信號。

注意，僅標配“傾斜角度、水浸狀態、剩余電量、信號值"的選型符合防爆認證，擴展其他傳感器的選型不符合防爆認證要求；

二、供電方式：

默認內置大容量鋰電池供電，上傳頻率為6h/次，可連續待機5年以上（默認僅包含“傾斜、水浸、浮球"監測，且無告警狀態）。

更改“正常上傳間隔時間、超限上傳間隔時間、更新間隔"或“因信號原因設備連接網絡異常"都會增加設備功耗，影響設備續航時間。

防護等級：IP68

工作環境：-40℃~+70℃，0%RH~95%RH（非結露）

定位功能：支持標記定位，可上傳經緯度標記信息，平臺端顯示設備安裝位置。

配置方式：支持藍牙非接觸式配置，提供專用配置工具。

流量贈送時間：一次性贈送6年，流量可續費。

四、上傳頻率：

正常數據上傳頻率：

默認為6h/次（無傾斜告警、無水浸、無浮球告警），5-1440min可設置，報警發生時終端會立即發送報文至平臺；

告警數據上傳頻率：

默認為2min/次（有傾斜告警、有水浸、有浮球告警），5-1440min可設置，報警恢復時終端會立即發送報文至平臺；

注意，當設備安裝顛倒或存放顛倒時（水浸端子一側長時間朝上），設備會頻繁觸發傾斜報警，為避免電量耗盡，此類情況發生12小時后，設備會自動進入待機模式停止數據上傳；

五、測量要素：

智慧井蓋監測終端默認標配“傾斜角度、水浸狀態、剩余電量、信號值"的數據監測信息，另外還可依據項目需求，擴展“浮球液位預警狀態、窨井水位空高值、窨井水位真實值、光照強度"等數據信息進行實時在線監測。

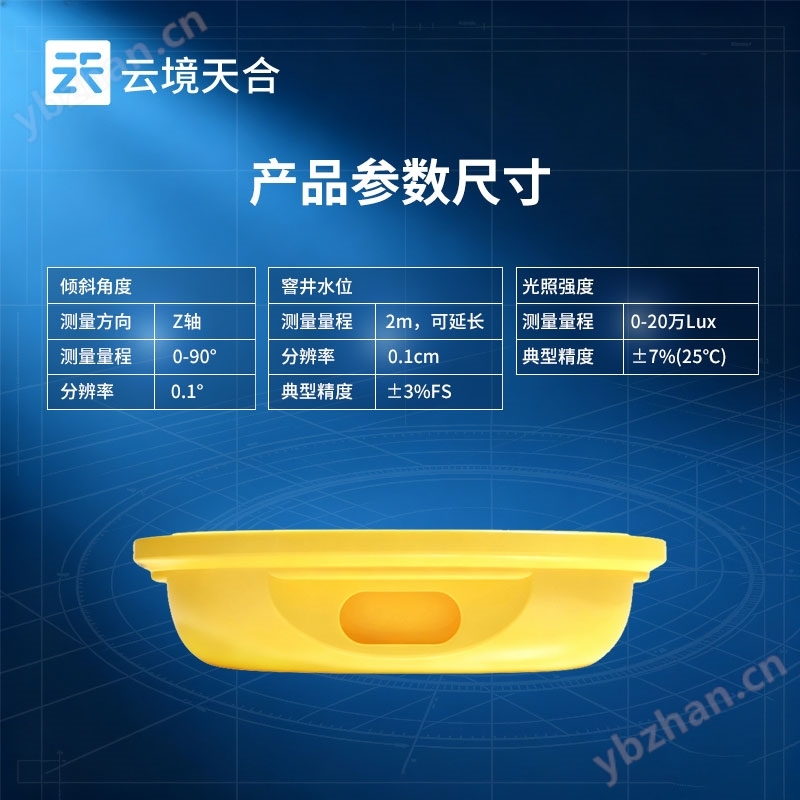

傾斜角度：

測量方向：Z軸；

測量量程：0-90°；

分辨率：0.1°；

報警閾值：默認30°，設置范圍0-90°；

測量意義：可捕捉井蓋是否傾覆側翻。

測量方式：基于內部集成的“高性能的加速度傳感器"，利用重力加速度在不同方向的分量比例關系，可以計算出被測物體的實時傾斜角度。

水浸狀態：

測量意義：當井內積水達到滿溢狀態，觸發水浸報警感應，實現滿溢報警；

測量方式：采用電極法，基于“水的導電性"檢測電極的導通狀態，以此準確區分是否發生水浸。

浮球狀態：

線纜長度：2m（默認），可延長；

測量意義:當井內積水高度距離井口達到一定距離后，觸發浮球報警感應，實現液位空高預警。

測量方式：采用“浮球液位開關"漂浮于液體表面，隨液位升降上下移動，當液位上升時依靠“重錘牽制"使浮球旋轉漂浮角度，觸發浮球報警感應，輸出預警信號；

窨井水位：

測量量程：2m，投入式液位計默認2m探頭線，可根據實際情況延長；

分辨率：0.1cm；

典型精度：±3%FS；

測量方式：支持“時差法、投入式液位計"兩種方式測量窨井內“水位空高、液位高度"數據，兩種測量方式二選一。

光照強度：

測量量程：0-20萬Lux；

典型精度：±7%(25℃)；

測量意義：通過光照傳感器感應井內光照值，判斷井蓋是否發生破損或側翻。

測量方式：采用高精度感光元件精準測量光照強度；
