流接觸器在電機控制電路當中應用非常的廣泛，可以毫不夸張的說:大部分的電機電力拖動都離不開交流接觸器的控制，提起交流接觸器，相信很多的電工師傅們都很熟悉，并且經常使用和維修，但是提起如何給電機或者其他設備選擇合適的相匹配的交流接觸器，相信很多的電工師傅都不清楚，今天我們就來看看如何給電機選擇合適的交流接觸器:

首先來對交流接觸器做一個基本認識:

解釋:圖片上方為電動機的額定功率～工作電流～交流接觸器的型號規格，三者是一一對應的！例如:15KW的電機，工作電流大概為30A，我們可以選用CJX2–4010的交流接觸器。

圖片下方為交流接觸器的型號解釋，每一個交流接觸器都有一個型號規格，來看一下:

上方的解釋和交流接觸器CJX2–1210是一一對應的。

下面我們來看一下具體的計算方法:

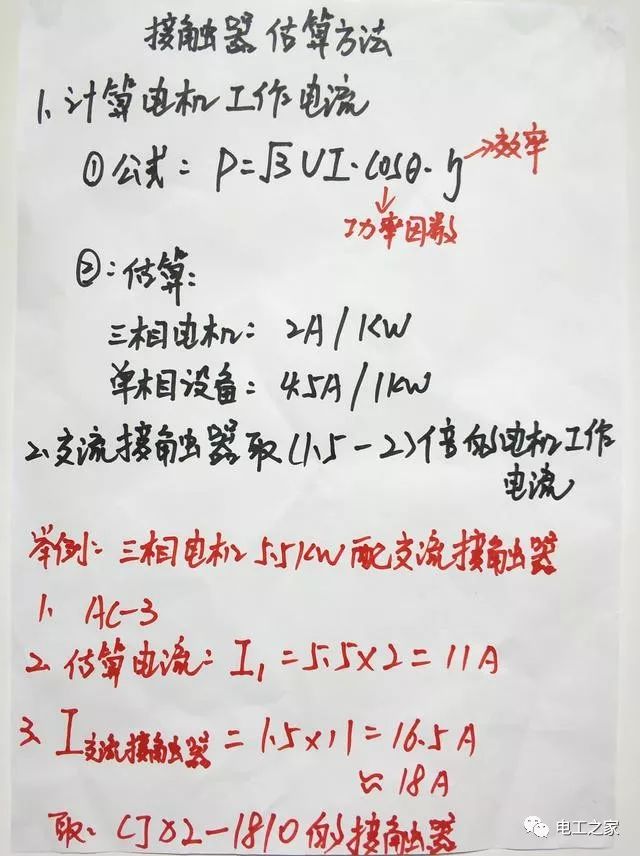

一，首先我們需要根據電動機的功率來計算工作電流。在這里提供兩個方法如圖所示:

公式的計算和經驗估算方法都可以使用，個人習慣用經驗值快速估算。

提醒重要的一點:交流接觸器的電流選用為（1.5-2）倍的電機工作電流。

例如:5.5KW的三相電動機怎么配置合適的交流接觸器？

首先接觸器的類別電動機用一般選用的是AC–3系列。

電動機的工作電流:I=2×5.5=11A

交流接觸器的工作電流選用=1.5×11=16.5A

我們可以選擇稍大一點點的規格18A，即:CJX2–1810的交流接觸器。
