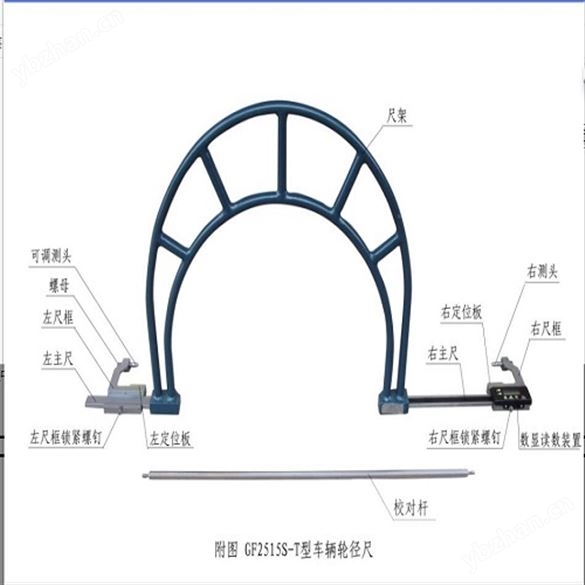

機車車輛輪徑尺 數顯 型號:KL188-GF2515S庫號：M291564   查看hh一、簡述1.適用范圍 機車車輛輪徑尺是用于測量機車、車輛車輪直徑及判定同一輪對兩車輪直徑差的專-用量具。該輪徑尺的測頭是可調試的，當測頭在使用中磨損時，可調整可調測頭，延長輪徑尺的使用壽命，測量度達到鐵道部計量檢定規程指標，滿足機車車輛檢修要求。采用數顯方式讀數，可擴展無線數據傳輸功能。2.適用環境 環境溫度：0℃～40℃海拔高度：不過1000m相對濕度：不大于80% 二、主要參數 主要參數見表1 。 表1 .主要參數 型號GF2515S 測量范圍mm 760～930 分辨率0.01 示值誤差 ≤±0.15三、結構 結構如附圖所示，主要有尺架、左主尺、左測尺、左游標、左測尺鎖緊螺釘、可調測頭、右主尺、右測尺、右游標、右測尺鎖緊螺釘、微分測頭等組成。 四、數顯讀數裝置操作鍵簡介 功能鍵 作用ON/OFF（開關鍵） 打開或關閉電源SET（預置鍵） 將顯示數值預先設定在某一值上▲ （數值Z大鍵） 將顯示數值增大▼ （數值Z小鍵） 將顯示數值減小ABS/INC（相對測量鍵） 設置相對測量功能mm/in（公英制轉換鍵） 使指示表既可顯示公制（毫米）也可顯示英制（英寸） 數顯讀數裝置操作鍵簡介見附錄1。 五、操作使用方法1.校準1.1將輪徑尺置于平穩的工作面上，移動左測尺將游標“0"刻線與左主尺數字刻線對齊（車輛用為740、內燃用為950、電力用為1150）擰緊鎖緊螺釘，移動右測尺，使游標“0"刻線與右主尺刻度與校對桿尺寸相同數值刻線對齊并擰緊其鎖緊螺釘。1.2將校對桿一端與可調測頭接觸，旋轉微分測頭使其與校對桿另一端接觸，直至棘輪打滑，此時微分筒讀數+右主尺游標讀數應與校對桿尺寸相同，否則調整微分筒。2.測量輪徑2.1.用校對好零位的輪徑尺去測量被測車輪。2.2.車輪直徑＝游標讀數＋微分筒讀數3.數據上傳 將藍牙發射器插入數顯表數據輸出口，藍牙接收器插入PC機USB口，在測量時當測量數據穩定后按藍牙發射器。數據可傳至文檔表中。3.1將藍牙發射器插入量表的MimiUSB輸出， 打開電源開關，將USB接收端插入PC口，藍牙發射器有個藍色燈，1）閃動時表示與接收端不能配對，這時需要檢查USB藍牙接收端是否插入PC或出通訊距離。2）藍色LED不閃且常亮表示與接收端配對成功，可隨-時進行發射。3.2需要發射測量數據時，按藍牙發射器紅色按鈕1S，如果紅色LED燈閃亮一下（正反兩面有都LED指示燈）表示發射成功，反之說明發射失敗，同時PC端運行上述軟件同時記錄測量值及發射時間。3.3如果打開發射器開關藍色LED指示燈不亮，則表明需要充電，將充電線插入藍牙發射器側面MiniSUB 孔即可，充電器紅燈亮表示充電中，綠燈亮表示充電完成。 藍牙模塊傳輸原理： 我公司無線藍牙傳輸模塊采用（低功耗藍牙4.0）：它包括藍牙、高速藍牙和藍牙低功耗協議，在3.0基礎上功耗低，主要面向?qū)男枨髽O低、用可循-環充電電池供電，如下圖： 數字輸出量表到無線藍牙發射器，另外一端是接在PC端USB口的藍牙接收器接到數據顯示到電腦的Excel 表格中。4.藍牙主要參數：4.1藍牙4.0低功耗收發模式具有功耗低，發射功率4dbm（空曠傳輸距離是50米），工業環境就要進行實際測試不小于<20米。4.2發射器電池采用Li鋰電池容量400mA/H，充滿一次電可用4～5天。4.3充電器輸出為用4.2V 1A充滿一次小于1小時。4.4接收端有USB口的模擬HID設備式（免驅輸入結果是模擬模擬鍵盤試）及USB轉RS232 9600波特率兩種接收模式選擇。 六、檢驗-方法 按照J(rèn)JG 1081.1-2013《鐵路機車車輛輪徑量具 1部分：輪徑尺》檢定規程進行檢驗。 七、保養與使用注意事項1.使用過程中，應防-止對各部件的劇烈摔碰，以免損-壞和變形。2.相對運動部位應經常滴少量潔凈潤滑油。3.數顯裝置應避免油或水進入電路板。 八、附錄1 數顯讀數裝置操作鍵簡介 操作鍵名稱 用 途 及 操 作 方 法SET（預置鍵） a)用途：將指示表讀數預先設置在某一個值。b)操作方法：首先按住 “SET" 鍵，液晶屏出現SET符號并閃動，這時再按▲或▼鍵 （“▲"Z大，“▼"縮小）,一旦數值開始變化則可松開“SET"鍵，預置數時數值變化將越來越快，調到預置值時即松開 “▲"或“▼"鍵，后再按“SET"鍵使SET字符消失為止。mm/in（公英制轉換鍵） a)用途：使指示表既可顯示公制（毫米）也可顯示英制（英寸）。b)操作方法：按此鍵，公、英制循-環出現。c)標志：公制時，屏幕上有“mm"出現；英制時，屏幕上有“in"出現。?使用時，一般用公制。ABS/INC（相對測量鍵） a)用途：設置相對測量功能。b)操作方法：不管測頭伸縮至任何位置，只要按一下“ABS/INC"鍵即顯示為零，且出現“INC"字符，此時再移動測頭，其讀數顯示的將是相對按“ABS/INC"鍵位置時的相對長度（距離）。要取消相對測量狀態，按“ABS/INC"鍵使“INC"消失即可。?此鍵在內距尺測量中一般不用。 九、附錄2 異?，F(xiàn)象及其糾正方法 序號 現象 原因 維修方法 一 液晶顯示屏無顯示或顯示的數字筆劃不全或只顯示小數點。 a)電池接觸不良。b)電池電壓過低。b)3.電路受潮。 a)取下電池蓋，取出電池，清凈或微彎與電池正負極相接觸的簧片，使電池保持良好接觸。b)換新電池。c)卸下塑料前蓋,使電路組件（連尺身）置于100W白熾燈下烘烤至顯示正常為止，一般時間不大于30分鐘?；螂姶碉L(fēng)低溫檔吹干。 二 顯示數字處于數據保持狀態（不能計數、不能清零、也不能作公英制轉換）。 a)電路偶然現象。b)電路受潮。 a)卸下電池蓋，取出電池，等30秒鐘后重新裝入，則可恢復正常顯示。b)按一款3條方法。 三 顯示的數字全部出現閃 電池電壓過低 換新電池 四 液晶顯示屏無顯示或顯示的數字筆劃不全或只顯示小數點。 a)電池接觸不良。b)電池電壓過低。c)電路受潮。 a)取下電池蓋，取出電池，清凈或微彎與電池正負極相接觸的簧片，使電池保持良好接觸。b)換新電池。c)卸下塑料前蓋,使電路組件（連尺身）置于100W白熾燈下烘烤至顯示正常為止，一般時間不大于30分鐘?；螂姶碉L(fēng)低溫檔吹干。
