彈簧疲勞測試機：評估彈簧耐久性與可靠性的核心設備

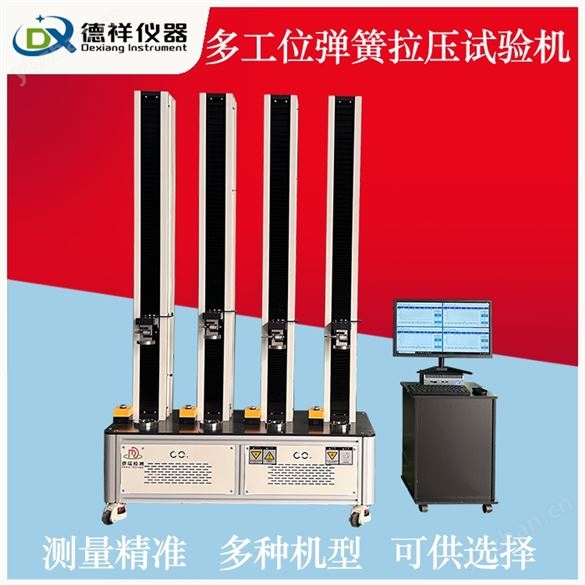

在涉及動態載荷與循環運動的工業領域，如汽車懸架、閥門控制、精密機械及家用電器，彈簧的失效模式往往并非源于靜態過載，而是長期交變應力下引發的疲勞斷裂。因此，準確預測和驗證彈簧在模擬實際工況下的循環壽命，成為產品可靠性設計的關鍵環節。彈簧疲勞測試機 彈簧循環疲勞檢測儀正是為此目的而開發的專業化實驗設備。它通過施加可控的、往復的載荷或位移，對彈簧進行加速疲勞試驗，從而測定其疲勞壽命、評估其耐久性能，并為優化材料選擇、改進工藝及設定安全使用壽命提供至關重要的實驗數據。

一、 彈簧疲勞測試的必要性與行業標準

疲勞測試是彈簧從“滿足靜態參數"到“保障長期動態可靠"的必由之路。

1. 壽命預測與可靠性驗證：通過設定高于工作應力的試驗條件進行加速測試，可以在相對短的時間內獲得彈簧失效前的循環次數，即疲勞壽命。這為整機產品的設計壽命評估和可靠性驗證提供了直接依據。

2. 材料與工藝的對比篩選：通過對比不同牌號原材料、不同熱處理工藝（如淬火回火）、不同表面強化處理（如噴丸）后彈簧的疲勞性能，可以量化評估這些因素對壽命的影響，指導研發與生產。

3. 生產質量控制與批次一致性監控：作為質量保證的一部分，對量產彈簧進行抽樣疲勞測試，是監控生產工藝穩定性、確保批量產品性能一致性的有效手段。

4. 遵循關鍵測試標準：常見的測試規范包括GB/T 16947《螺旋彈簧 疲勞試驗規范》、ISO 10243、JIS B 2704以及各汽車主機廠的企業標準。這些標準對測試頻率、振幅、終止條件及結果評定方法做出了規定。

二、 彈簧循環疲勞檢測儀的核心技術系統剖析

一臺可靠、精確的循環疲勞檢測儀，其設計核心在于長期穩定運行、精確控制與實時監測。

1. 動態加載與高頻驅動系統

• 驅動技術選擇：根據測試頻率和載荷范圍，主要驅動方式包括：

1. 電磁共振式：適用于高頻（可達300Hz）、小載荷的彈簧測試，效率高，但載荷和振幅調整范圍相對有限。

2. 伺服液壓式：適用于大噸位、大行程且頻率要求不高（通常0-50Hz）的測試，出力大，但系統相對復雜。

3. 電動伺服式：采用伺服電機與滾珠絲杠，在中低頻（通常0-30Hz）、高精度控制場景中應用廣泛，控制精準，運行潔凈。

• 作動器與機架剛性：直接施加載荷的作動器需具備優良的動態響應特性。整機框架必須具備高的剛性，以承受長期交變載荷，最小化系統變形對測試精度的影響。

2. 精密測量與閉環控制系統

• 實時力值與位移監測：內置高動態響應力傳感器和位移傳感器，持續監測彈簧在循環過程中的受力與變形，并實時繪制力-位移遲滯回線。

• 閉環控制模式：系統可根據設定的目標（恒定振幅、恒定力幅或更復雜的載荷譜）進行精確的閉環控制，確保在整個測試周期內條件穩定。

• 循環計數與智能停機：自動記錄循環次數，并可根據預設判據（如達到設定循環數、彈簧斷裂、力值衰減至某一比例、位移異常增大）自動停止試驗。

3. 專用夾具與多方位安全防護

• 高疲勞強度夾具：針對壓縮、拉伸或扭轉彈簧，設計專用夾具。夾具自身必須具備高于彈簧的疲勞強度，且安裝便捷，對中性好，避免引入額外應力。

• 綜合安全設計：

• 高強度防護罩： mandatory 必需，防止彈簧疲勞斷裂時碎片飛出。

• 過載與異常保護：當力或位移超出安全窗口時自動緊急停機。

• 運行狀態監控：對驅動系統溫度、油壓（如適用）等進行監控。德祥儀器在其設備設計中，常將系統健康監測與預警功能作為標準配置，以提升設備長期運行的可靠性。

4. 數據采集與專業分析軟件

• 高速數據采集：以高采樣率記錄力、位移、時間、循環次數的完整數據流。

• 專業測試軟件：允許用戶編輯復雜的載荷譜，實時顯示測試狀態與歷史曲線，并自動分析計算力值衰減率、剛度變化趨勢等。

• 報告生成與數據管理：自動生成測試報告，并存儲所有原始數據以供追溯。軟件應支持導出通用格式，便于進一步統計分析。

三、 設備選型與測試實施的關鍵流程指南

為實驗室或產線選擇合適的疲勞測試機，需系統性地執行以下步驟：

1. 明確測試目標與樣品規格

• 彈簧類型與尺寸：確定是測試壓簧、拉簧還是扭簧，及其主要尺寸范圍。

• 載荷與變形范圍：明確測試所需的大動態載荷、工作振幅（位移）及頻率要求。

• 壽命目標與測試標準：明確測試需要達到的循環次數目標（如10?， 10?次）及遵循的具體標準條款。

2. 評估核心設備性能參數

• 動態載荷能力與頻率范圍：設備的額定動態力及可用頻率范圍必須覆蓋測試要求。

• 測量系統精度與動態響應：關注力傳感器和位移傳感器的靜態精度與動態響應帶寬。

• 設備長期運行可靠性指標：考察關鍵部件（如作動器、軸承、密封）的品牌、設計壽命及設備的平均運行時間（MTBF）數據。

3. 考察供應商的綜合技術服務能力

• 行業應用成功案例：供應商是否在彈簧、尤其是類似應用（如汽車氣門彈簧、懸架彈簧）的疲勞測試領域有成熟的項目經驗。

• 技術支持深度與響應速度：疲勞測試往往周期長，設備一旦故障影響重大。擁有自有技術支持團隊的機構，例如德祥儀器，能夠提供更直接快速的現場診斷與維修支持，這對于保障科研或生產進度至關重要。

• 校準與維護服務網絡：確認供應商能否提供定期、便捷的設備校準與預防性維護服務。

4. 建立標準化的測試操作規程

1. 樣品前處理與檢查：記錄彈簧初始狀態，確保無表面缺陷。

2. 精確安裝與對中：使用合適夾具，確保載荷沿彈簧軸線施加。

3. 參數設定與預測試：在軟件中設定載荷、振幅、頻率及停機條件。進行短時間試運行，確認設備狀態及曲線正常。

4. 正式測試與過程監控：開始長時間測試，定期查看設備狀態和數據曲線。

5. 失效分析與記錄：測試結束后，記錄總循環次數，對失效彈簧進行斷口等分析，并歸檔所有測試數據。

四、 測試結果解讀與行業應用實踐

疲勞測試產生的數據，是指導設計與生產的寶貴資產。

• 繪制S-N曲線：通過在不同應力水平下測試一組試樣，繪制應力（S）與疲勞壽命（N）的關系曲線，用以確定彈簧的疲勞極限，這是設計階段的關鍵輸入。

• 性能衰減分析：通過分析整個壽命周期內力值或剛度的衰減趨勢，可以評估彈簧性能的穩定性。

• 失效模式分析：結合斷口形貌分析，判斷失效源于材料缺陷、加工瑕疵還是設計應力過高，為質量改進提供明確方向。

• 生產過程能力評估：通過定期抽樣測試，統計疲勞壽命的分布情況，用于監控和提升生產工藝的穩定性與一致性。

五、 結論：以科學測試構筑產品長期可靠的基石

投資于一臺性能可靠的彈簧疲勞測試機 彈簧循環疲勞檢測儀，是企業將產品質量控制從“靜態合格"提升至“動態耐久"水平的關鍵決策。它通過科學模擬長期服役的惡劣條件，在實驗室內以數據的形式預演了彈簧的整個生命周期。這不僅為預防產品早期失效、降低市場風險提供了堅實的技術屏障，更為持續優化產品設計、提升品牌信譽提供了無法替代的實驗依據。在制造與可靠性要求日益嚴苛的今天，構建自主、精準的彈簧疲勞測試能力，已不再是可選項，而是企業追求、贏得市場競爭的技術裝備和核心質量工程的一部分。
