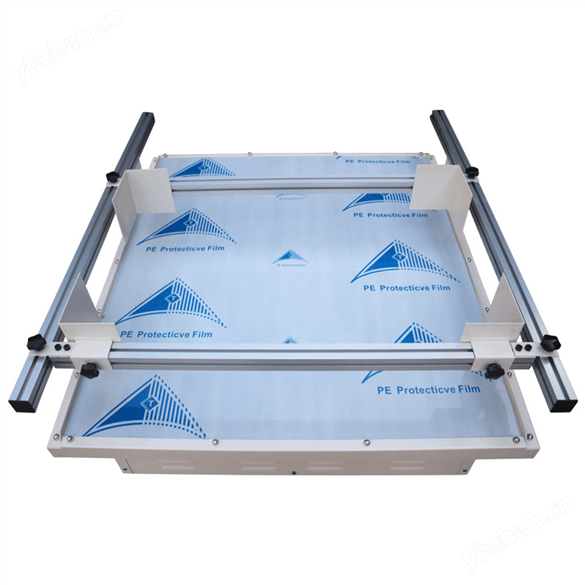

模擬汽車運輸振動試驗臺在產品（尤其是精密電子、汽車零部件、包裝產品等）出廠前，通過在實驗室內模擬其在公路、鐵路、海運等運輸過程中可能經受的振動環境，提前發現產品的設計缺陷、包裝問題或工藝弱點，避免在實際運輸中損壞。這比實地路試更快速、更經濟、更可重復、更可控。

一部分：試驗臺的系統組成模擬

一個典型的汽車運輸振動試驗臺是一個復雜的機電一體化系統，主要由以下幾部分構成：

1. 振動臺體

• 類型：主要用于模擬運輸振動的多為電動振動臺（頻帶寬、控制精確）或液壓振動臺（推力大、位移大）。對于包裝測試，也常用機械式（回轉式）振動臺。

• 功能：產生垂直方向（有時是多方向）的振動。




2. 控制系統（大腦）

• 振動控制器：核心設備。它內置了各種國際標準振動譜（如ASTM D4169、ISTA、GB/T 4857等）。

• 控制模式：

• 隨機振動 (Random Vibration)：模擬真實路況的不規則、寬頻帶振動。這是運輸模擬中最主要的方式?？刂破魍ㄟ^功率譜密度（PSD）曲線來定義不同頻率下的振動能量。

• 正弦振動 (Sine Vibration)：用于尋找產品的固有頻率（共振點），進行掃頻測試或模擬周期性激勵（如發動機振動）。

• 沖擊 (Shock)：模擬車輛過坎、急剎、碰撞等瞬態沖擊。

• 傳感器與反饋：通過安裝在臺面或產品上的加速度計采集實際振動信號，反饋給控制器，形成閉環控制，確保振動按預設“譜圖"精確執行。

3. 測試夾具與工裝

• 功能：將待測產品安全、牢固地安裝在振動臺面上。夾具的設計必須堅固、輕量，其自身固有頻率需遠高于測試頻率，避免引入干擾。

4. 輔助系統

• 環境箱（可選）：可模擬運輸過程中的溫度、濕度變化，進行綜合應力測試。

• 監測系統：攝像頭、噪聲傳感器等，用于實時監測測試過程中產品是否發生故障、異響或結構失效。




第二部分：核心模擬內容——運輸振動譜

這是試驗臺的“靈魂"。下面模擬幾個常見的運輸振動環境設定：

場景一：重型卡車長途公路運輸（模擬隨機振動）

• PSD曲線特征：

• 低頻區（<10 Hz）：能量較高，主要來自車身懸架的低頻晃動和路面的長波起伏。

• 中頻區（10-200 Hz）：能量最集中的區域，主要來自路面不平度（如瀝青顆粒、小坑洼）通過輪胎和懸掛系統傳遞的持續激勵。

• 高頻區（>200 Hz）：能量衰減，可能來自發動機、傳動系或結構共振。




• 典型測試參數：

• 總均方根加速度（Grms）：約0.4 - 0.8 Grms（取決于路況和車速）。

• 測試時間：可根據“總運輸里程"等效折算。例如，標準可能規定模擬“2000公里"的運輸相當于在實驗室振動“X小時"。

• 軸向：以垂直方向（Z軸）為主，有時需進行三軸測試。




場景二：快遞包裹的后一公里配送（模擬重復沖擊與振動）

• 測試組合：

1. 隨機振動階段：模擬廂式貨車在城市道路的行駛。

2. 沖擊階段：模擬包裹從傳送帶跌落、搬運扔擲（使用沖擊試驗機或臺子的沖擊功能模擬）。

3. 定頻振動階段：在產品的共振頻率點附近振動，考驗其最脆弱的狀態。




場景三：尋找產品共振點（正弦掃頻測試）

• 方法：讓振動臺從低頻（如5 Hz）到高頻（如200 Hz）緩慢地以正弦波方式掃描，同時監測產品的響應。

• 目的：精確找出產品本身或內部PCB板、連接器等部件的固有頻率（共振頻率）。在產品設計和包裝設計中，應盡量避免運輸振動的主要能量頻段與產品共振點重疊。




第三部分：模擬測試流程

1. 需求分析：確定產品運輸路線（海運/空運/陸運？）、包裝方式、測試標準（如ISTA 3A）。

2. 安裝試樣：將產品（帶包裝或不帶包裝）按實際運輸狀態安裝在夾具或臺面上，連接好監測傳感器。

3. 選擇與導入譜圖：在控制器軟件中選擇對應標準譜或自定義譜圖。

4. 預測試與均衡：進行低量級測試，系統自動調整驅動信號，使臺面的實際振動與目標譜一致（均衡過程）。

5. 正式測試：啟動全量級測試。系統實時監控振動量級，并自動調整以保持一致性。

6. 過程中監測：觀察產品功能是否正常，有無異響、松動、開裂。

7. 測試后檢查：關閉振動，對產品進行全面的功能與結構檢查，并與測試前數據進行對比。

8. 生成報告：系統自動生成包含測試譜圖、實際振動曲線、測試參數等信息的報告。




第四部分：技術挑戰與未來趨勢模擬

• 挑戰：

• 多軸耦合：真實運輸振動是多方向同時作用的，傳統單軸臺需分次測試，存在不足。

• 路譜復現：將實際采集的復雜路譜數據（時域信號）轉化為實驗室可執行的驅動譜。

• 趨勢：

• 多軸振動臺：使用多個激振器，能同時模擬垂直、水平、側傾等多個自由度的振動，更真實。

• 數字孿生與仿真結合：在物理測試前，先用CAE軟件（如ANSYS）進行振動仿真，指導設計；測試數據再反饋優化仿真模型。

• AI驅動：利用機器學習分析歷史測試數據，預測產品失效模式，優化測試譜和時長。




•

模擬汽車運輸振動試驗臺是一個高度工程化的模擬系統，它將千變?nèi)f化的真實道路“壓縮"和“提純"成實驗室里可控、可重復的科學實驗。通過這種模擬，工程師能夠“未雨綢繆"，在產品到達終端用戶手中之前，就確保其能夠經受住嚴峻運輸環境的考驗，是保障產品可靠性與質量的關鍵環節。
