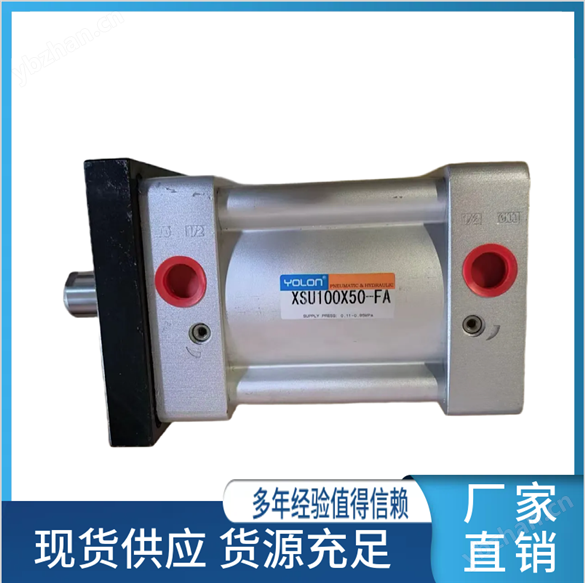

氣缸 氣動執行元件

一、產品概述

易普森熱處理爐是工業熱處理領域常用的專業設備，廣泛應用于機械加工、汽車零部件制造、軸承生產、五金工具熱處理等行業，承擔工件淬火、回火、滲碳、正火等多種熱處理工藝。氣缸作為易普森熱處理爐的核心氣動執行元件，主要負責爐門啟閉、料架升降、工件推送、夾具夾緊等關鍵動作，直接影響熱處理爐的運行穩定性、生產效率和加工安全性。

相較于普通工業氣缸，易普森熱處理爐用氣缸需要適應爐體周邊高溫、多氧化皮、偶有腐蝕性氣氛的特殊工況，對氣缸的密封性能、耐高溫能力、結構強度和動作jing度都有更高的要求。目前配套易普森熱處理爐的氣缸主要分為原廠配套氣缸和國產化替代氣缸兩類，均可根據不同爐型規格和動作需求定制適配參數。

氣缸 氣動執行元件

二、主要類型與適用場景

1. 爐門啟閉氣缸

爐門啟閉氣缸是易普森熱處理爐用量zui大的核心氣缸，主要承擔升降式或側開式爐門的開關驅動。由于熱處理爐爐門自身重量較大，且爐門緊鄰加熱區，環境溫度普遍高于普通車間環境，因此該類型氣缸通常設計為大缸徑單作用或雙作用氣缸，缸徑范圍多在φ80mm~φ200mm之間，根據爐門重量調整。部分密封式熱處理爐還會在氣缸桿處增加防塵耐高溫護套，避免氧化皮和高溫?zé)釟膺M(jìn)入氣缸內部損壞密封件。

2. 推料拉料氣缸

連續式易普森熱處理生產線中，推料拉料氣缸負責將待加工工件從進料臺推入爐內，加工完成后將工件從爐內拉出至出料臺，屬于高頻動作氣缸，動作頻次可達每小時數十次至上百次。該類型氣缸對動作重復性jing度和使用壽命要求較高，通常采用雙作用可調行程氣缸，部分高配置生產線會搭配磁性開關實現位置檢測，與設備PLC控制系統聯動，實現自動化生產。

3. 料臺升降氣缸

在周期式易普森熱處理爐和多用爐生產線中，料臺升降氣缸負責承載工件料框上下移動，完成裝爐出爐的位置切換。該類型氣缸需要承受較大的靜態載荷，因此通常要求輸出力冗余量足夠，部分大噸位料臺會采用同步雙氣缸驅動結構，避免升降過程中出現傾斜卡頓問題。

4. 夾具夾緊氣缸

針對異形工件熱處理或滲碳處理的工裝夾具，易普森熱處理爐會配置小型夾緊氣缸，用于工裝夾具的開合夾緊，保證工件在熱處理過程中位置固定，避免變形移位。該類型氣缸多為小型缸徑氣缸，缸徑范圍多為φ32mm~φ63mm，安裝方式靈活，可采用耳軸安裝、腳座安裝等多種固定方式。
