不銹鋼三片式內螺紋球閥產品說明書

?? 產品細節與結構亮點

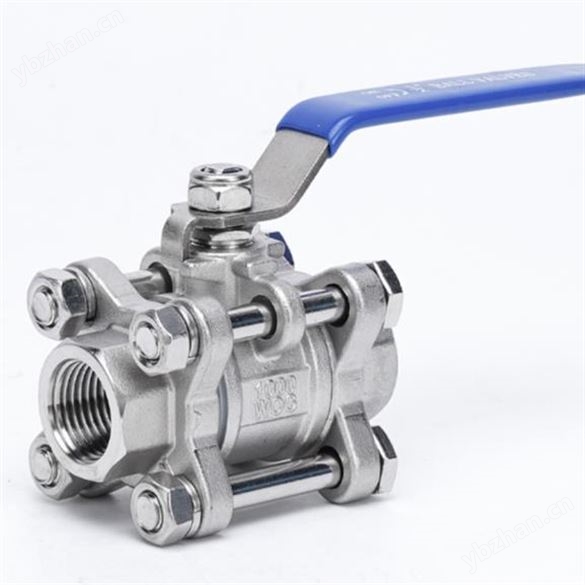

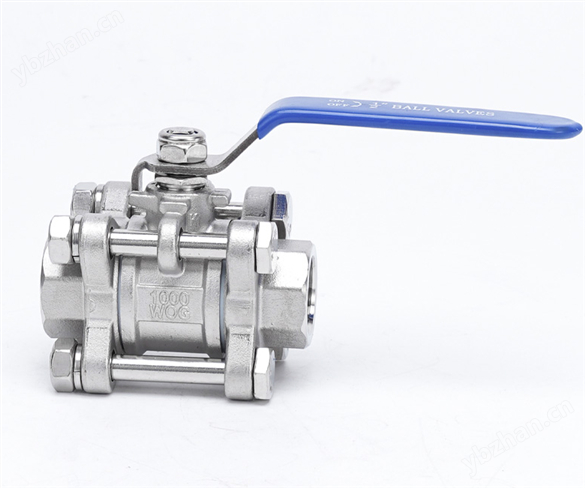

這款不銹鋼三片式內螺紋球閥（行業通用型號 Q11F）采用經典的“三明治"三段式閥體設計，由左閥蓋、中間閥體和右閥蓋通過四只高強度長螺栓精密夾緊固定。這種獨特的分體式結構是其核心優勢所在——當需要清洗管道、更換密封圈或檢修內部零件時，無需將整個閥門從管道系統中拆下，只需松開螺栓即可輕松取出中間的閥體部分，極大降低了后期維護的時間與成本。內部核心采用標準的全通徑浮動球結構，配合高精度的數控加工工藝，確保了介質流過時呈直線型且?guī)缀鯚o任何阻礙。

??? 產品性能

耐壓能力：得益于堅固的三段式夾緊結構，三片式球閥能承受比普通一片式、二片式更高的管道壓力，常規公稱壓力可達 PN1.0～4.0MPa（約10至40公斤壓力），部分高壓定制款甚至可達6.4MPa以上。

流體阻力極?。喝◤降闹本€流道設計使得球體內徑與管道內徑一致，介質在流經閥門時壓力損失極低（其阻力系數與同長度的管段相等），有效降低了輸送能耗。

啟閉迅速輕便：只需將手柄旋轉 90° 即可實現介質的切斷或接通，操作扭矩小，啟閉非常迅速。手柄帶有自鎖定位功能，并可根據現場需求加裝鎖定裝置以防止誤操作。

雙向零泄漏密封：閥座采用彈性密封結構，在全開或全閉狀態下，球體和閥座的密封面與介質隔離，不會被高速流動的介質沖蝕，實現了嚴密的雙向零泄漏。

?? 嚴選用材與工藝

主體材質：閥體、球體及閥桿均精選優質不銹鋼制造（常規標配 SS304/CF8，針對強腐蝕工況可選配 SS316/CF8M）。SS316材質因添加了鉬元素，在抗氯化物及酸堿腐蝕方面表現更為出色。整體鍛造與精密鑄造工藝杜絕了砂眼、氣孔等缺陷。

密封材質：標配高品質聚四氟乙烯（PTFE/特氟?。┟芊馊蛪|片，摩擦系數極低，化學穩定性好，適用溫度通常在 -29℃～150℃；針對高溫蒸汽等特殊工況，還可選配對位聚苯（PPL）等耐高溫密封材料，耐溫可達250℃以上。

?? 核心技術參數表

表格

參數項目技術指標

公稱通徑DN10 ~ DN100 (3/8" ~ 4")

公稱壓力1.0MPa ~ 4.0MPa (PN10 - PN40)

適用溫度-29℃ ～ 150℃ (PTFE) / PPL可達 250℃

適用介質水、蒸汽、油品、氣體(W.O.G)、硝酸、醋酸等

連接形式內螺紋 (G/NPT/PT/BSPT)

驅動方式手動快開手柄 (可加裝氣動/電動執行器)

?? 廣泛的用途領域

該產品廣泛應用于石油、化工、城市給排水、制藥、食品飲料、電力冶金以及制冷造紙等行業。特別適合作為高壓液壓系統、各類腐蝕性液體管路、蒸汽管道以及高純度介質管路上的啟閉裝置，用于精確截斷、分配或改變管路中介質的流向。

?? 包裝與交付

每個閥門均采用獨立防震包裝，并配有合格證與詳細的使用說明書。外包裝堅固耐用，能有效防止運輸過程中的磕碰與劃傷。

?? 安裝使用說明

清理管道：在安裝前，務必吹掃并清理前后管線，確保管內無油污、焊渣、鐵屑等雜質，以免劃傷球體或密封面。

規范纏帶：連接內螺紋時，請?jiān)诠艿劳饴菁y處均勻纏繞適量的生料帶或涂抹密封膠，對準接口平穩旋入，切勿強行擰緊導致螺紋損壞。

預留空間：安裝時必須為手柄的 90° 旋轉留出足夠的操作空間；同時也要考慮日后拆卸中間閥體進行維修的空間。

嚴禁節流：本閥門設計用于管路的全開啟或全關閉。切勿將其作為節流閥（調節流量）使用，否則高速流體會沖蝕密封面，導致閥門損壞和泄漏。

?? 售后服務承諾

所有產品在出廠前均經過嚴格的質量檢驗。若您在安裝或使用過程中遇到任何技術問題，我們的專業工程師團隊將隨時為您提供支持。對于因產品質量問題導致的故障，我們承諾提供及時的退換或維修服務，為您免除后顧之憂
