一、產品概述

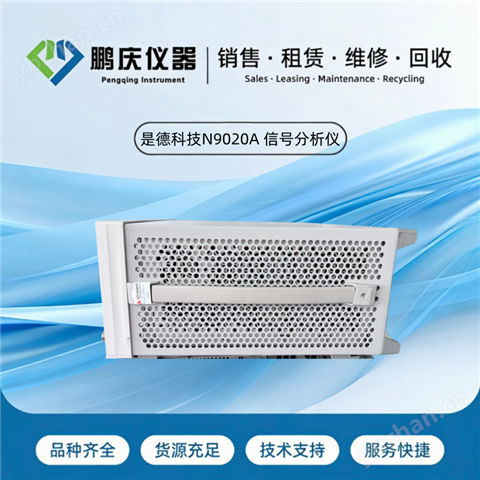

N9020A MXA 信號分析儀，是是德科技 X 系列中端高性能信號分析平臺，主打兼顧性能、速度與擴展性，面向射頻微波研發驗證、產品校準與自動化產線測試場景，該機型現已停產，替代型號為 N9020B。MXA 系列定位介于 EXA 與旗艦 PXA 之間，平衡指標性能與設備成本，是通信、雷達行業保有量很高的一款臺式信號分析儀。
整機采用嵌入式 Windows 系統，搭載雙核處理器與固態硬盤，10.4 英寸彩色觸控屏幕，本地操作直觀流暢。儀器原生頻段為 10Hz 起，覆蓋低頻基帶至微波頻段，硬件固定頻段可選 3.6GHz、8.4GHz、13.6GHz、26.5GHz 四個版本，頻段硬件選定后無法后期升級；搭配外部混頻器，測量上限可拓展至毫米波頻段。分析帶寬標配 25MHz，滿足寬帶調制信號采集與解調分析。儀器支持實時頻譜分析選件，可捕捉瞬態、短時脈沖信號，解決間歇性干擾、突發信號捕獲難題。
二、核心性能指標
頻率與帶寬頻率范圍 10Hz～ 26.5GHz，低至 10Hz 的起始頻率，可直接觀測基帶低頻信號，無需額外下變頻模塊。標配 25MHz 分析帶寬，可選 40MHz、85MHz、125MHz、160MHz 寬帶選件，適配 WiFi、LTE 等寬帶無線信號解調。實時頻譜選件支持頻率掩碼觸發 FMT，最短 3.57μs 信號即可捕獲，適合雷達脈沖、跳頻信號、間歇性干擾觀測。
噪聲、相位噪聲與動態范圍開啟內置前置放大器后，1GHz 處顯示平均噪聲電平 DANL 低至 - 171dBm/Hz，微弱射頻信號也能穩定檢出。相位噪聲指標優秀，1GHz 載波、10kHz 頻偏典型值 - 114dBc/Hz，適合本振、頻率源相位噪聲測試。三階交調 TOI 典型 + 19dBm，ACLR 動態范圍充足，可準確評估功放非線性失真。幅度精度 ±0.23dB，測量重復性好，降低器件增益、功率測試誤差。安全輸入功率 + 30dBm，測試時需做好功率衰減，防止射頻前端損壞。
掃描與測量速度依托內置高速處理器，儀器支持快速掃描、峰值標記快速搜索，屏幕刷新速度快，大幅縮短單次頻譜測量耗時。搭配高速功率測量選件，在自動化多點掃頻測試場景下，提升整套測試系統吞吐效率，適合產線批量器件測試。
三、測量功能與信號分析能力
N9020A 內置大量一鍵測量應用，屬于 X 系列測量 APP 架構，按需開啟，無需手動搭建復雜測量流程。常規測量包含頻譜掃描、功率譜、占用帶寬、鄰道泄漏比 ACLR、頻譜模板 SEM、誤差矢量幅度 EVM、噪聲系數、相位噪聲、諧波失真等射頻核心指標。
支持?jǐn)?shù)字調制信號解調，可分析 LTE、WLAN、藍牙等無線通信信號，直接讀取 EVM、IQ 星座圖、碼域功率等調制質量參數，評估發射機、射頻收發組件信號質量。搭配 89600 VSA 矢量信號分析軟件，可實現更深層次的信號解析，自定義解調算法，用于雷達線性調頻、脈沖信號、各類自定義調制信號分析。
實時頻譜分析功能是重要擴展能力，傳統掃頻頻譜儀容易漏掉短暫突發信號，實時分析模式持續對全帶寬進行 FFT 處理，配合頻率掩碼觸發，一旦信號超出設定閾值立刻捕獲，定位瞬態干擾、短時脈沖、跳頻信號，在雷達前端、電磁干擾排查場景十分實用。
儀器支持多種觸發方式：自由觸發、視頻觸發、外部觸發、頻率掩碼觸發，可和信號源、開關矩陣同步聯動。內置平均、峰值、保持等檢波方式，可設置跡線運算、標記點功能，方便讀取頻點功率、差值、頻率偏移。
四、硬件接口、操作與程控能力
前面板集成 10.4 英寸觸控顯示屏，旋鈕、實體按鍵配套，觸控 + 按鍵雙操作模式，工程師手動調試操作便捷。主機接口豐富，標配 LAN、USB、GPIB，兼容 SCPI 程控指令，支持電腦遠程控制、讀取測量數據、調用儀器測量功能，方便集成自動化測試機柜。USB 接口可外接存儲設備，保存截圖、跡線數據、儀器配置文件。
整機為標準臺式機架結構，可直接上架安裝。內置穩定的 10MHz 參考時鐘，也可接入外部參考時鐘，實現多臺儀器時鐘同源，搭建同步測試系統。系統采用固態硬盤，開機速度快，降低機械硬盤故障風險，自帶系統備份功能。
五、典型應用場景
無線通信模塊研發與校準WiFi、LTE 等通信收發機測試，測量發射機 EVM、ACLR、雜散輻射，評估射頻前端、功放、濾波器指標，驗證整機射頻性能。
雷達與脈沖信號分析雷達接收前端、脈沖放大器、頻率源測試，利用實時頻譜捕獲脈沖、跳頻信號，分析脈沖頻譜、本振相位噪聲。
射頻無源與有源器件測試濾波器、耦合器、功分器、低噪放 LNA、功率放大器的增益、噪聲系數、諧波、交調失真測試。
EMI 電磁干擾預測試產品電磁輻射、傳導干擾摸底排查，定位干擾信號頻率與功率，輔助整改。
自動化產線測試系統依靠 SCPI 程控、高速掃描能力，集成到自動化測試平臺，批量完成射頻產品出廠指標檢測。
六、選型與使用注意事項
N9020A 頻段為硬件選件，采購時選定頻率，無法后期升級；分析帶寬、實時頻譜、前置放大器、各類測量 APP 均為軟件選件。儀器雖已停產，但市場保有量大，二手設備經過計量校準后穩定性強，維修、校準服務渠道成熟，性價比突出。使用時注意射頻端口輸入功率，避免大功率信號直接輸入燒毀前端；長期高精度測量需定期計量校準，保障幅度、頻率指標準確。
七、小結
N9020A MXA 信號分析儀憑借 10Hz～26.5GHz 寬頻率覆蓋、可擴展 160MHz 寬帶分析、實時頻譜捕獲能力、豐富的一鍵測量應用，兼顧研發實驗室深度信號分析與產線自動化測試需求。優秀的相位噪聲、低底噪與高動態范圍，適配無線通信、雷達、射頻器件、EMI 預測試等多領域，是射頻微波行業經典的中端信號分析儀器。
