一、產品概述
DPO2024B 屬于泰克 DPO2000B 系列數字示波器，是面向電子研發、維修、高校實驗的四通道臺式示波器。該機型采用 DPO 數字熒光成像技術，區別于普通數字存儲示波器，能夠直觀展示信號出現概率，更容易捕獲間歇性毛刺、噪聲、瞬態異常信號。整機體積緊湊、深度小，節省工作臺空間，兼顧實驗室研發、產線調試、設備維修以及院校教學等多種場景。DPO2024B 為純模擬通道版本，無內置邏輯通道，同系列 MSO 型號才附帶 16 路數字通道。儀器硬件穩定，操作邏輯簡單直觀，支持多種串行總線選件擴展，在中小電路調試領域應用廣泛，也是存量市場流通較多的經典示波器型號。
二、核心硬件規格

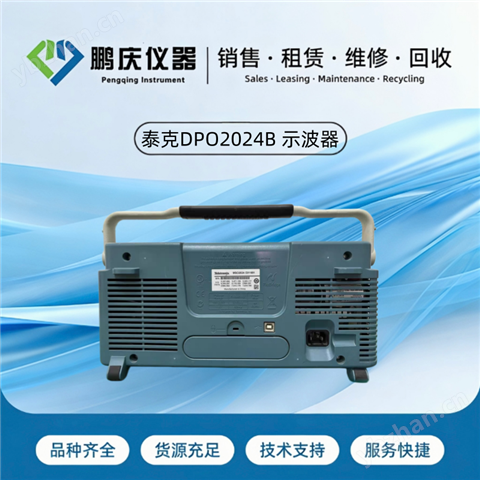

帶寬 200MHz，配備 4 路獨立模擬輸入通道，全部通道可同時開啟，每通道1GSa/s 實時采樣率，標配 1Mpts 存儲深度。上升時間 2.1ns，垂直靈敏度范圍 2mV/div～5V/div，8 位垂直分辨率，輸入阻抗 1MΩ，輸入 300Vrms。7 英寸彩色 TFT 液晶顯示屏，分辨率 480×234，5000 波形 / 秒捕獲速率，具備可變余輝、無限余輝顯示模式。時基范圍 2ns～100s，支持 YT、XY 兩種顯示格式。前面板帶有 USB Host 接口，可直接使用 U 盤存儲波形、屏幕截圖、儀器設置文件；后方 USB 接口用于電腦通訊，配套 OpenChoice 軟件，實現波形上傳、數據導出，支持 Word、Excel 一鍵插入測試數據，方便制作測試報告。
三、核心測量功能
DPO 數字熒光捕獲技術數字熒光技術可疊加大量波形，用色彩區分信號出現頻次，普通示波器容易漏掉的偶發脈沖、隨機噪聲、瞬態毛刺，在熒光屏幕上可以直觀識別。無限余輝模式適合長時間監測間歇性故障，對電源紋波、開關噪聲、上電瞬態測試十分實用。
豐富觸發系統包含邊沿、脈沖寬度、欠幅、邏輯、視頻等多種觸發類型；支持 AC、DC、高頻抑制、低頻抑制、噪聲抑制多種觸發耦合。觸發保持時間可在 250ns 至 8s 區間調節，能夠穩定捕捉復雜時序信號，過濾環境噪聲帶來的誤觸發。
串行總線觸發與解碼（選件）可加裝嵌入式總線、計算機串口、汽車總線選件，支持 I2C、SPI、UART/RS485、CAN、LIN 總線。直接對數據包解碼，以總線表格形式展示報文內容、時間戳，調試單片機、傳感器、車載電路時，同時觀測模擬波形與總線報文，快速定位通信異常。
自動測量與 FFT 頻譜分析內置 30 余項自動時域測量參數，包含上升 / 下降時間、幅值、周期、占空比、過沖、相位等，支持多參數同時顯示，自動統計信號指標。集成 FFT 功能，可快速完成頻域分析，查看諧波、噪聲頻譜，不用額外頻譜儀器，評估電源諧波、時鐘信號頻譜特性。
數據存儲與電腦程控支持保存波形、屏幕圖片、儀器配置到 U 盤。OpenChoice 桌面軟件可以通過 USB 連接儀器，實現遠程控制、批量波形采集；配套 IVI 驅動，兼容 LabVIEW 等軟件，可集成到簡易自動化測試系統，適合重復性批量測試。
四、配套配件與選件
標準配置一般包含 4 支 TPP0200 200MHz 無源探頭、電源線、操作手冊、校準證書。可選功能模塊：DPO2EMBD 嵌入式總線模塊（I2C/SPI）、DPO2COMP 串口模塊（RS232/485）、DPO2AUTO 汽車總線模塊（CAN/LIN）。支持 TekVPI 探頭接口，可適配差分探頭、高壓探頭、電流探頭，拓展電流、差分信號測量能力。機身支持機架安裝配件，可集成到測試機柜。
五、典型應用場景
嵌入式電路研發：單片機外圍電路、傳感器信號、串口通信時序調試；
電源測試：開關電源紋波、上電浪涌、輸出瞬態響應、諧波檢測；
模擬電路調試：放大器、濾波器、信號發生電路時域與頻域驗證；
汽車電子基礎測試：CAN/LIN 總線信號采集、車載模塊信號排查；
教學與實訓：高校電子實驗、技能培訓；
電子產品維修：工控板、小家電、消費類電路板故障排查。
六、產品使用優勢
四通道同步采集，同時觀測多路信號時序關系；數字示波器技術對隨機瞬態信號捕捉能力強，是排查間歇性故障的亮點。整機操作簡單，上手門檻低，無需復雜學習。體積小巧，占用工作臺面積小。功能模塊化，總線解碼按需選配，不用一次性購買全部功能。采樣率與存儲深度滿足 200MHz 以內常規電路測試，性價比突出，是通用電路調試的經典示波器。
