1. 產品概述

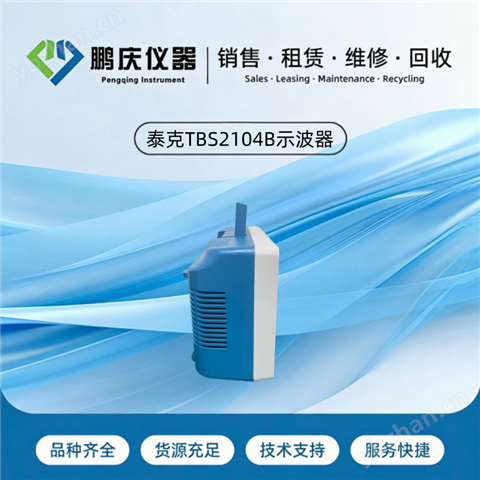

泰克 TBS2104B 屬于 TBS2000B 系列臺式數字存儲示波器，面向教育科研、中小企業電子研發、設備維修、產線質檢等場景設計，兼顧性能、易用性與性價比。作為四通道機型，100MHz 帶寬能夠覆蓋絕大多數低速到中速數字、模擬電路測試需求。該機型簡化復雜操作邏輯，保留專業示波器核心測量能力，既適合新手快速上手，也能滿足工程師日常電路調試。相比同級別競品，TBS2104B 擁有更大存儲深度、更高波形捕獲率，搭配直觀的寬屏顯示，可高效捕捉偶發毛刺、脈沖異常等瞬態信號。儀器支持本地存儲、聯網遠程控制，便于測試數據保存、報告導出，廣泛應用于嵌入式開發、開關電源調試、傳感器信號采集、電機驅動檢測、高校教學實驗等場景。
2. 核心硬件性能
帶寬與采樣系統
TBS2104B 模擬帶寬為 100MHz（-3dB），可穩定測量 100MHz 以內信號的數字存儲示波器，還原方波、脈沖、調制信號波形細節，減少高頻信號衰減失真。采樣機制采用動態分配：四通道全開時每通道 1GS/s，僅開啟雙通道可提升至 2GS/s。單通道標配 5M 點記錄長度，大存儲深度可以在較長時基設置下保持高采樣率，實現長時間波形連續記錄，便于觀測串行通信、緩慢波動信號，無需犧牲采樣精度壓縮記錄時長。波形捕獲率10000 個波形每秒，能夠快速刷新波形畫面，提高捕捉間歇性故障信號的概率。設備提供多種采集模式，包含采樣、峰值檢測、平均、高分辨率、滾動模式；峰值檢測模式捕獲 3.5ns 窄毛刺，快速發現電路中的短時干擾；平均模式可多次波形疊加降噪，提升弱信號測量準確度。
垂直采集系統
儀器垂直分辨率 8 位，垂直檔位范圍覆蓋 2mV/div 至 10V/div，適配小幅度傳感器信號到大功率電壓信號測量。輸入電壓 300Vrms（II 類安裝等級），峰值 ±450V，滿足常規工業電路測試安全要求。DC 增益精度控制在 ±2%，小檔位下典型精度 ±3%，電壓測量穩定可靠。垂直偏移調節范圍充足，方便將高低電平差異較大的波形平移至屏幕觀測區域。采用 TekVPI 通用探頭接口，支持普通無源探頭，同時兼容有源電壓探頭、電流探頭，接入探頭后儀器自動識別探頭類型、量程，自動換算測量單位，減少人工設置失誤。四通道相互獨立，四路信號同步采集，方便多路時序?qū)Ρ?，例如時鐘、數據、使能信號同步觀測。
水平與觸發系統
水平時基范圍廣，適配從納秒級脈沖到秒級慢信號觀測。觸發系統包含邊沿觸發、脈寬觸發、欠幅觸發三大基礎類型，觸發耦合支持直流、低頻抑制、高頻抑制、噪聲抑制，可過濾環境噪聲干擾，穩定鎖定目標波形。觸發釋抑調節范圍 20ns～8s，在復雜連續脈沖信號場景，通過調節釋抑時間跳過無效波形，精準捕獲指定事件。儀器內置波形搜索標記功能，可以在完整采集記錄內自動查找滿足條件的脈沖、邊沿，自動打上標記點，快速定位異常位置，省去人工逐段翻看波形，大幅提升長記錄波形故障排查效率。
3. 波形分析與測量功能
TBS2104B 內置 32 種自動測量項，覆蓋幅值類、時間類、相位類參數，包含峰峰值、平均值、上升下降時間、周期、頻率、占空比、脈沖寬度等，測量結果直接顯示在屏幕上，支持多參數同時讀取。支持波形數學運算，可實現通道加減乘運算，方便差分信號、功率相關計算。內置 FFT 頻譜分析功能，提供矩形窗、漢寧窗、海明窗、布萊克曼?哈里斯窗多種窗函數，實現時域信號轉頻域分析，用于諧波測試、噪聲頻譜觀測、EMI 初步排查。支持 YT、XY 兩種顯示模式，XY 模式適合觀測李薩如圖形，用于相位對比、傳感器特性測試，教學實驗場景使用較多。儀器配備可變余輝與無限余輝功能，疊加多次采集波形，直觀展示信號抖動、漂移范圍，快速發現信號的波動特征。光標測量功能可手動放置光標，讀取兩點之間電壓、時間差值，配合屏幕提示信息輔助測量。
4. 顯示、操作與人機交互
配置 9 英寸 WVGA 寬屏彩色 TFT 顯示屏，分辨率 800×480，橫向視野更大，多通道波形同時顯示不易擁擠。操作面板布局簡潔，旋鈕與功能按鍵分區清晰，菜單層級少，新手短時間即可掌握基礎操作。波形顯示樣式支持矢量模式、可變余輝、無限余輝，可開啟或關閉坐標格。儀器搭載嵌入式系統，無需外接電腦即可獨立完成采集、測量、截圖保存。支持一鍵自動設置，自動調節垂直檔位、時基、觸發電平，快速捕獲信號，適合快速測試場景。屏幕可同時展示波形、測量讀數、觸發參數，信息展示清晰，減少來回切換菜單操作。
5. 接口、存儲與遠程控制
面板配備 USB2.0 主機口，可插入 U 盤保存波形文件、屏幕截圖、儀器設置文件，支持固件升級；USB 設備端口可連接電腦，通過 USBTMC 協議實現電腦端軟件控制。后置 RJ45 以太網 LAN 口，支持 10/100M 自適應網絡，接入局域網后，可通過瀏覽器內置網頁 e*scope 遠程操作示波器，遠程調節參數、查看波形、保存數據，無需安裝專用軟件?？蛇x USB Wi?Fi 硬件鎖，增加無線聯網能力，擺脫網線限制。前面板設有探頭補償輸出（1kHz、5V 參考信號），用于探頭校準。接口資源可以滿足實驗室單機使用，也可以集成進簡易自動化測試系統，配合電腦完成批量數據采集。
6. 機械結構、供電與環境適應性
TBS2104B 整機尺寸 412.8mm×201.5mm×128.1mm，凈重 4.17kg，體積輕便，可桌面擺放，便于在實驗室、維修工位之間搬運。機身自帶防滑支撐腳，可傾斜放置，方便觀看屏幕；支持肯辛通防盜鎖孔，實驗室、教學環境可做設備防盜。供電為通用寬電壓電源，適配主流市電，功耗低，散熱結構穩定。儀器工作環境溫度范圍 0℃～50℃，存儲溫度?40℃～60℃；工作濕度 20%～80% 非冷凝，存儲濕度 5%～95%，在 30℃以上環境濕度上限降低。設備滿足安全規范與電磁兼容標準，抗干擾能力良好，適合普通實驗室、車間環境使用。散熱設計要求儀器左側與后方預留≥50mm 通風空間，保障長時間連續工作穩定。
7. 適用場景與應用價值
TBS2104B 定位基礎通用型四通道示波器，應用場景豐富。在高校教學中，用于模電、數電實驗，觀測脈沖、振蕩器、邏輯電路信號；在研發調試領域，用于嵌入式單片機、開關電源、傳感器采集電路調試，觀察時序、紋波、上電波形；維修場景可檢測工控板、小家電、驅動器故障，查找信號缺失、波形畸變；小型產線可用于半成品信號抽檢。四通道設計可以同時觀測多路關聯信號，大存儲深度與波形搜索功能解決長波形查找難點，網頁遠程控制適合多人共享儀器、遠程實驗。儀器兼顧易用性與專業測量能力，適合預算有限但需要四通道、穩定采集能力的用戶，是教學、維修、中小型研發的優選通用示波器。
