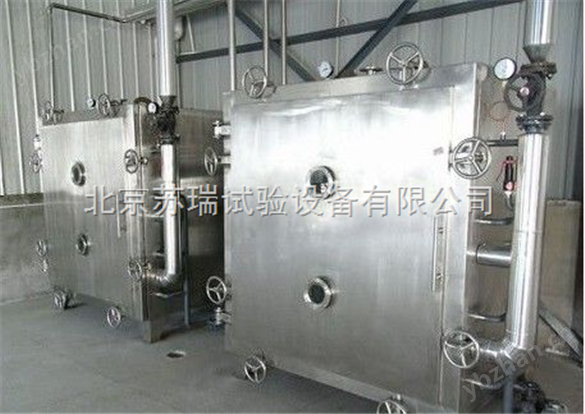

設備的功能及配置：

主機			密封件	電加熱	真空系統		電器控制系統
箱體	蒸發器	烘盤	硅橡膠條	加熱管	真空泵	真空表	數顯溫控儀	開關信號燈	接觸器、斷路器
套	套	只	套	套	只	套	套	套	套
1	1	72	1	1	1	1	2	1	1

材料配置及供應商:

項目	部件名稱	材料規格	單位	數量	供應商
箱體	箱體外板	SUS304 磨砂板δ1.5	套	1	聯眾
	箱體內板	SUS304 磨砂板δ8.0	套	1	聯眾
	箱體支架	8＃槽	套	1	馬鋼國標
	保溫棉	硅酸鋁	袋	14	南京
	蒸發器	SUS304 δ45×2、 δ32×2、δ22×1.5	套	1	外購
	烘盤軌道	SUS304 δ2.0	件	48	外購
	烘盤	SUS304 460×640×42	只	72
	鉸鏈	SUS304 （組合件）	套	2
	鎖緊	SUS304 （組合件）	套	4
	活動輪	SUS304 6″	只	4
	導軌	SUS304 δ3.0	只	2
	法蘭	SUS304 DN45	套	1	外購
	真空接口	SUS304 δ52×2	只	1
	球閥	SUS304 DN38 DN32	只	2
	排水管	SUS304 δ42×2	只	1
	彎頭	SUS304 δ42×2	只	1	外購
	快接	SUS304 DN32	套	1	外購
密封裝置	密封	食用硅橡膠	套	1	常州
觀察口	觀察視鏡	玻璃、法蘭（組合件）	套	2	南京
電加熱	加熱管	SUS304根據需要	套	1	自制
真空系統	真空泵	5KW（水循環）	只	1	上海
真空系統	真空表	-1-0Mpa	只	1	雷達爾
電器控制系統	溫控儀	PID	只	1	匯邦
	鉑電阻	Pt100	只	1	匯邦
	按鈕、信號燈	RDA37、RDXD16	套	1	南京
	交流接觸器	3TB	套	1	人民集團

一. 用途：

真空干燥就是用真空泵將主機內抽成負壓（真空度≤-0.096Mpa）,然后通過智能溫控儀（PID）參數的設定，對箱內進行加熱---恒溫---再加熱---再恒溫這樣反復交替的加熱過程。加熱介質根據工藝需要可采用電加熱或蒸汽加熱或水加熱，傳熱方式有平板式；盤管式；電熱管等，是制藥廠、化工廠、食品廠及相關企業對中藥浸膏、濃縮液體、粉散劑及顆粒狀物料進行干燥處理的*設備。

二. 工作條件：

本設備在下列環境條件下正常工作：

1、空氣溫度為5-40℃。

2、空氣相對濕度不大于85%。

3、無強烈振動及腐蝕性氣體。

三. 主要技術參數：（見后表）

四. 結構：

1、所有焊接必須用氬弧焊焊接工藝，焊接部位必須全部拋光鈍化處理。

2、箱體內部密焊成形，四角為圓弧角過渡，蒸發器做成臺車式結構，便于清洗。

3、內箱體成型后要做負壓抽真空試驗,蒸發器成型后要做耐壓試驗.

4、烘箱表面要光滑平整并且無凹凸現象.

5、其它按行業標準執行

五. 溫度控制方式：

智能型數字溫度控制器，電器主回路配裝有可控硅無觸點開關，或可控硅功率輸出模塊，對干燥箱的溫度進行精密的人工智能控制（精度等級高）。

②

①

面板布置說明（見上圖）：

① PV顯示器（紅）

顯示測量溫度或根據儀表狀態顯示各

⑤

③

類提示符。

② SV顯示器（綠）

⑤

④

顯示設定溫度或根據儀表狀態顯示

定時時間：各類參數。

③ 指示燈

RUN工作時指示燈（綠），自整定工作時閃爍。

HAT加熱輸出燈（綠），工作輸出時亮。

ALM報警燈（紅），工作輸出亮蜂鳴器響。

④ 功能鍵

設定值修改：參數的調出，參數的修改確認。

⑤ 加、減鍵

用于設定值、控制參數的修改或進入自整定狀態。

?、哺鞴δ茉敿?xì)說明

① 若顯示“HHHH”或“LLLL”則說明傳感器開路或輸入信號超過測量范圍。

② 設定值和定時時間改變方式

按SET鍵，上排顯示SP，按▲或▼鍵使下排顯示為所需要的設定溫度。

再按SET鍵上排顯示St,按▲或▼鍵，使下排顯示為所需要的定時時間，再按SET鍵，回到標準模式。

③定時功能

當ST設置為0時，儀表取消定時功能：當ST設置不為0時，儀表才有定時功能。

定時范圍：0～9999分鐘內任意設定。

儀表送電時，定時功能開始啟動，到達ST的時候，加熱輸出關閉，蜂鳴器叫4次示提醒。若在儀表工作期間啟動自整定，則定時功能被取消，自整定結束后，重新啟動定時功能：儀表在工作期間，允許修改ST，前面的累計運行時間被“記憶”，并運行到新的定時時間。

④控制參數改變方式

按SET鍵4秒鐘以上，再按SET鍵，找到LCK，按▲或▼鍵，使下排顯示為0，再按SET鍵，找

到所需要調整的控制參數的提示符，按▲或▼鍵，使該控制參數顯示為所需要的值，幾個控制參數

可以一次調整完畢，再按SET鍵4秒鐘以上，回到標準模式。（無鍵按下30秒鐘后自動返回到標準

模式）

⑤儀表的自整定功能

按▲/IME鍵，儀表顯示已經運行的時間。

按▼/AT鍵20秒后AT燈閃爍，儀表開始自整定，自整定結束后AT燈滅，得出一組能克服超溫的PID參數。儀表按新的PID參數進行控制，新的PID參數可以在儀表上檢查。

.在自整定過程中，按▼鍵20秒后燈滅，自整定停止，儀表按原來的PID參數進行控制。

各功能參數見下表

提示符	名稱	設定范圍	說 明	初始值
	報警設定	0~滿量程 0.0~滿量程	當溫度超過SP+AL值時ALM燈亮，蜂鳴器響，切斷加熱電源	10
AL	報警設定	0~滿量程 0.0~滿量程	當溫度超過SP+AL值時ALM燈亮，蜂鳴器響，切斷加熱電源	10
	制冷控制設定	0~滿量程 0.0~滿量程	當溫度超過SP+CL值時，COL燈亮，制冷接點接通，啟動壓縮機。	50
CL	制冷控制設定	0~滿量程 0.0~滿量程		50
	比例帶	1~滿量程 1.0~滿量程	比例作用調節，P越大比例作用越小，系統 增益越低僅作用于加熱	16.7
P	比例帶	1~滿量程 1.0~滿量程	比例作用調節，P越大比例作用越小，系統 增益越低僅作用于加熱	16.7
I	積分時間（再調時間）	0~3600秒	積分作用時間常數，I越大，積分作用越弱	1169
D	微分時間（預調時間）	0~3600秒	微分作用時間常數，D越大，微分作用越強，并可控制超調	292
AR	過沖抑制	0~100％	兩位PID工作時At確定為：1.5~2倍的（穩態輸出占空比）	35
	加熱周期	1~300秒	可控硅輸出一般為2~3秒，繼電器輸出一般20~30秒，對剩余功率較大的設備將T調大可減小PID控制的靜差	3
T	加熱周期	1~300秒		3
PB	測量值修整	-100.0~100.0 -100~100	當儀表測量值與實際測溫誤差較大時，調整該值，一般Pt100很少調整該值。	0
CL	制冷控制延時	0~3600秒	當測量值達到報警值，需經過Ct時間后報警繼電器才輸出	0
LCK	密碼鎖	0~255	LCK=0時，以上參數才能改變	0
每個功能的參數的改變均可能改變控制效果。一分鐘內不按SET鍵自動返回標準模式可能某些參數未被改變。

六. 使用說明：

1.打開包裝箱，檢查真空干燥箱是否完好無損，在接電源線時，用戶需另外安裝電源隔離開關，以便控制總電源。

2.電源電壓為三相3820V，真空箱外殼可靠接地。

3.經檢查接線無誤后接通總電源，打開電源開關，開啟真空泵打開抽氣閥門，待工作室壓強小于260Pa以下時，將溫度控制儀設定至所需溫度，（智能儀表主輸出燈OUT亮）。打開加熱開關，真空箱開始正常運行，儀表顯示溫度上升，真空箱正常工作。

4.當新烘箱*次升溫時，需空載升溫一次，箱內會有渾濁氣體產生，（烘箱四壁及托料板出廠前噴耐熱銀粉漆未干），排凈后不影響使用。

七. 注意事項：

1.用戶在使用操作前，應詳細閱讀使用說明書，了解使用方法和注意事項。

2裝設刀閘開關，設備外殼應可靠接地，配置2XZ-2真空泵為宜。

3.此箱不適于在非真空條件下使用和易燃易爆物品。

4.應設有專人操作并定時監看，每年進行一次全面檢修。

5.工作期間避免觸摸玻璃以防燙傷。

八. 隨機附件：

1.產品使用說明書一份 2.產品檢驗合格證一張 3.篦子 2塊

九. 故障情況及排除：

故障情況	原因及排除
1、電源指示燈不亮。	1、檢查電控線路。
2、控溫儀表無顯示。	1、卸下設備面板上的螺釘，檢查保險接線插簧。 2、儀表壞，更換儀表。 3、測溫傳感器斷路，更換傳感器。
3、不加熱。	1、儀表壞，無輸出。更換儀表。 2、加熱管燒壞。更換加熱管。
4、真空表無反映或達不到指標	1、放氣電磁閥帶電，電磁閥處于打開狀態。 2、抽氣電磁閥無電，電磁閥處于關閉狀態。 3、真空泵轉向不對。真空膠管松動，門沒關好。

主要參數

名稱型號	箱內尺寸寬X深X高	外形尺寸寬X深X高	換熱層數	層間距離	烘盤數（只）	蒸發面積（m3）	真空度（MPa）	zui高溫度	蒸汽壓力（Mpa）
ZDF-5	940x1000x1200	1240x1350x1680	8	120	16	5	-0.096	100	0.2-0.6
ZDF-10	950x1450x1200	1250x1730x1680	8	120	24	7	-0.096	100	0.2-0.6
ZDF-15	1160x1360x1200	1500x1700x1700	8	120	32	9	-0.096	100	0.2-0.6
ZDF-20	1160x2000x1200	1500x2300x1770	8	120	48	14	-0.096	100	0.2-0.6
ZDF-30	1160x2000x1400	1500x2300x1900	10	120	60	17	-0.096	100	0.2-0.6
ZDF-35	1480x1450x1600	1740x1760x2100	12	120	72	20	-0.096	100	0.2-0.6
ZDF-40	1480x1950x1460	1740x2600x1970	11	120	88	24	-0.096	100	0.2-0.6
ZDF-45	1480x1950x1600	1740x2260x2100	12	120	96	27	-0.096	100	0.2-0.6
ZDF-50	1600x1950x1600	1920x2330x2100	12	120	108	29	-0.096	100	0.2-0.6
ZDF-55	1600x2600x1600	1920x2950x2100	12	120	144	34	-0.096	100	0.2-0.6
