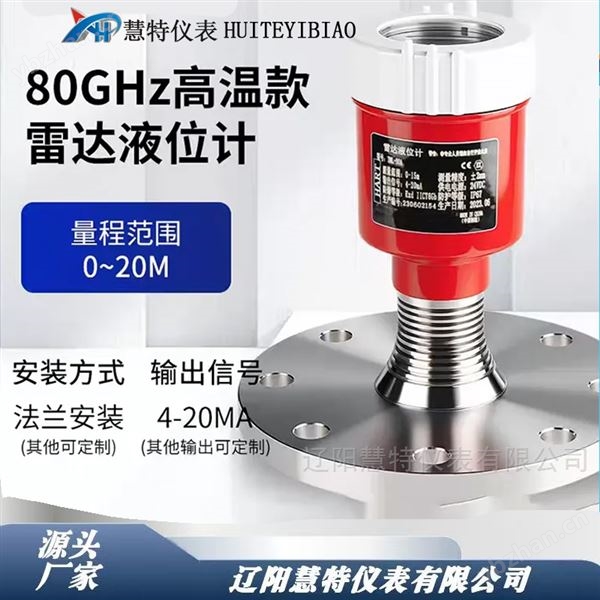

LWL-80F帶顯示型 雷達料液位計連接方式法蘭

雷達液位計的安裝與接線是確保其準確測量液位的重要步驟。以下是關于雷達液位計安裝與接線的詳細指南：

一、雷達液位計的安裝

安裝位置選擇：

雷達液位計應安裝在距離容器壁200毫米以上的位置，且安裝距離約為容器直徑的1/6左右。這樣可以避免多重虛假回波的干擾，提高測量精度。

切勿安裝在進水管的上方及容器的中央，應距槽壁距離大于30cm，以減少回波干擾。

盡量避開下料區、攪拌器等干擾源，確保波束范圍內無固定物，以提高信號的可信度。

對于圓形或橢圓型的容器，應裝在離為1/2R（R為容器半徑）距離的位置，不可裝在容器頂?shù)奶?，以防止多重反射形成的干擾波影響測量。

對于液位波動較大的容器，可采用附帶旁通管的液位計，以減少液位波動對測量的影響。

安裝細節：

喇叭型的雷達液位計的喇叭口要超過安裝孔的內表面一定的距離（>10mm）。

棒式液位計的天線要伸出安裝孔，但安裝孔的長度不能超過100mm。

確保雷達液位計的天線軸線與液位的反映表面垂直，以提高測量的準確性。

MRL-KP20-2BDN-BB00-0718/WHZ雷達液位計  安裝接線

二、雷達液位計的接線

準備工作：

找到雷達液位計的接線盒，不要錯誤地拆開現場顯示設備。

使用正確的方式打開接線盒保護蓋，這通常可以通過旋轉或螺絲拆卸實現。

觀察接線面板：

觀察雷達液位計的接線面板，了解它是采用直流供電、交流供電還是兼容模式。

確定其適配的信號輸出形式，如RS485或4~20mA等。

接線步驟：

根據電工規則對相應接口進行接線。電源線通常需要接在合適的電源上，信號線需要連接到顯示儀表或PLC等設備上，接地線則需要連接到接地端子或公共接地端。

接線過程中要確保接線連接，固定接線的螺絲擰緊。注意零線、火線和正負極的正確分配。

部分儀表帶有自我檢測能力，接線完成后可通電觀察指示燈是否亮起以確認接線正確。

標定與調試：

部分雷達液位計帶有參數輸入功能，如FULL（滿容量標定）和ZERO（空容量標定），在安裝到使用容器上時需要進行標定。

標定結束后才能把接線盒保護蓋安裝回去。

安全與防護：

接線盒出口處應保證沒有的導線，導線應在絕緣保護套內部。

有條件的可以使用防水膠帶等措施對接口處進行密封，防止外界液體或其他異物進入接線盒造成故障。

LWL-80F帶顯示型 雷達料液位計連接方式法蘭

三、注意事項

在安裝與接線前，務必仔細閱讀雷達液位計的說明書，了解產品的具體規格和要求。

確保安裝位置符合測量要求，避免干擾源對雷達液位計的影響。

接線時要按照電工規則進行，確保接線正確、牢固可靠。
