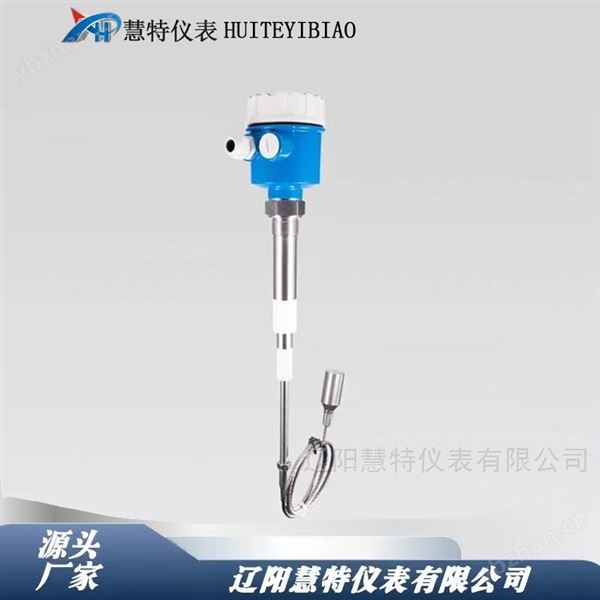

SA100-1-4-6-S11-I-Z常溫常壓射頻導納料位計.防掛料

工作原理：

點位射頻導納技術與電容技術的重要區別是采用了三端技術。在電路單元測量信號上引出一根線，經同相放大器放大，其輸出與同軸電纜屏蔽層相連，然后連接到探頭的屏蔽層上。該放大器是一個同相放大器，其增益為“1"，輸出信號與輸入信號等電位，同相位，同頻率，但互相隔離。地線是電纜中*外面的屏蔽層。由于同軸電纜的中心線與中間屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或者說電容為零。因此電纜的溫度效應，安裝電容等也就不會產生影響。對于探頭上的掛料問題，采用一種新的探頭結構，五層同心結構：*里層是中心測桿，中間是中心屏蔽層，*外邊是接地的安裝螺紋，用絕緣層將其分別隔離開來。

與同軸電纜的情況是一樣的，中心測桿與屏蔽層之間沒有電勢差，即使傳感元件上掛料阻抗很小，也不會有電流流過，電子儀器測量的僅僅是從探頭中心到對面罐壁的電流，因為中心元件能阻礙電流沿探頭向上流向容器壁，因而對地電流只有經探頭末端通過被測物料到對面容器。即Ua=Ub lab=(Ua－Ub)/R=0。由于屏蔽層與容器壁之間存在電勢差，兩者之間雖有電流流過，但是該電流不被測量，不影響測量結果。這樣就將測量端保護起來，不受掛料的影響。只有容器中的物位確實上升接觸到中心測量桿時，通過被測物料，中心測桿與地之間形成被測電流。

典型應用：

導電、絕緣液體：………………………化工、油田、水及污水處理

導電、絕緣漿體：………………………造紙、制藥、水及污水處理

粉末：灰、粉…………………………電廠、冶金、水泥

顆粒：煤、糧食………………………電廠、冶金、糧食

界面：不同兩種液體…………………油田、化工

SA100-1-4-6-S11-I-Z常溫常壓射頻導納料位計.防掛料

公司部分產品：

RF881G-M2235工作電壓:220v;工作溫度:≤80

射頻導納高報警控制器

RF881G-M22B4安裝類型/方式:傾斜向上安裝

射頻導納低

物位控制器 RF18110-M2269 AC220V L:900mm BHL:600mm

FTI55-AAA1RV143A1A射頻導納物位開關
