西安百儀儀器儀表有限公司


當前位置：西安百儀儀器儀表有限公司>>壓力儀表>>膜盒壓力表>>膜盒壓力表

膜盒壓力表

返回列表頁
參  考  價:￥99 - ￥9999
具體成交價以合同協議為準
  • 產品型號

    YE-100,YE-

  • 品牌

  • 廠商性質

    生產商

  • 所在地

    西安市

聯系方式：王平查看聯系方式

更新時間：2026-09-19 16:22:08瀏覽次數：2235次

聯系我時，請告知來自 儀表網

產品簡介

西安自動化儀表一廠,YE-100膜盒壓力表，YE-100,YE-150膜盒壓力表，YE-100,YE-150西安自動化儀表一廠

詳細介紹

西安自動化儀表一廠,YE-100膜盒壓力表，YE-100,YE-150膜盒壓力表，YE-100,YE-150西安自動化儀表一廠

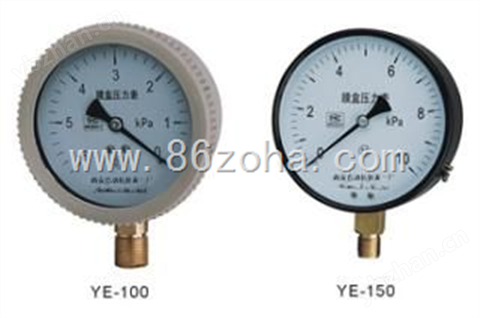

西安自動化儀表一廠膜盒壓力表YE-100 YE-150膜盒壓力表

■ 用途說明：
        膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。

■ 結構原理：
        儀表由測量系統（包括接頭膜盒等）、傳動機構、指示裝置和外殼組成。
        當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表盤上指示出來。

■ 主要技術指標 ：

        ○標度范圍、精確度等級及重量
        ○工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃；相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。


        ○溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/10℃。
        ○導（測）壓系統及外殼等主要零件的材質。

□主要技術指標
●標度范圍、精確度等級及重量


型號
標度范圍 kPa
精確度等級
基本誤差限±%
重量kg
正壓
負壓
正負壓
YE-100
YE-150
0～1.6
0～2.5
0～4
0～6*
0～10*
0～16*
0～25*
0～40*
-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0
-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20
2.5
0.5

注：YE-100僅生產帶*規格
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80%，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
●導（測）壓系統及外殼等主要零件的材質



零件名稱
材料牌號
接頭
黃銅 HPb59-1
膜盒
錫青銅 QSn6.5-0.1
齒輪傳動機構
銅 HPb59-1
表殼、罩殼
冷軋鋼板 20






□結構原理
      儀表由測量系統（包括接頭，波紋膜盒等），傳動機構（包括拔桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。

□外形尺寸



型號
D
H1
L
d
h
□S







YE-100
φ100
90
20
M20×1.5
17
□22
YE-150
φ150
118
20
M20×1.5
17
□22
