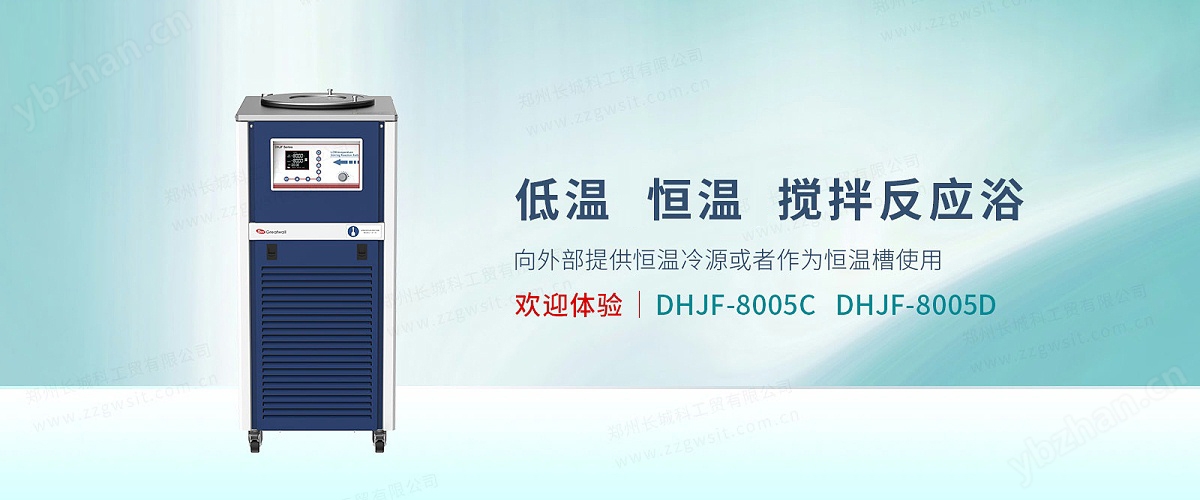

當前位置：鄭州長城科工貿有限公司>>低溫恒溫?cái)嚢璺磻?yīng)浴>>低溫恒溫?cái)嚢璺磻?yīng)浴>> DHJF-8005C低溫恒溫?cái)嚢璺磻?yīng)浴
一、整機方案
低溫恒溫?cái)嚢璺磻?yīng)浴DHJF-8005C整套裝置由復疊制冷系統、加熱系統、循環系統及控制系統等組成。
1.1 制冷系統
復疊制冷系統由壓縮機、冷凝器、蒸發器及毛細管等組成。
壓縮機：采用恩布拉科全封閉活塞壓縮機，載熱體99℃，壓縮機可啟動降溫。
冷凝器：采用風冷冷凝器，內部采用無氧紫銅螺紋管，換熱效率高，易清理，維護方便。
節流機構：高溫級節流機構、低溫級節流機構均采用毛細管，性能穩定。
蒸發器：采用304不銹鋼盤管式蒸發器，換熱效率高；蒸發器安裝在儲液槽內，載冷劑凍結時不會損壞蒸發器。
1.2 加熱系統
采用外置的304不銹鋼管狀電加熱器，技術指標符合JB/T 4088規定。附帶單獨的機械式超溫保護。
1.3 循環系統
采用耐低溫不銹鋼屏蔽泵輸送載冷劑，儲液槽及循環管路采用304不銹鋼，防腐蝕、防低溫液體污染。
1.4 控制系統

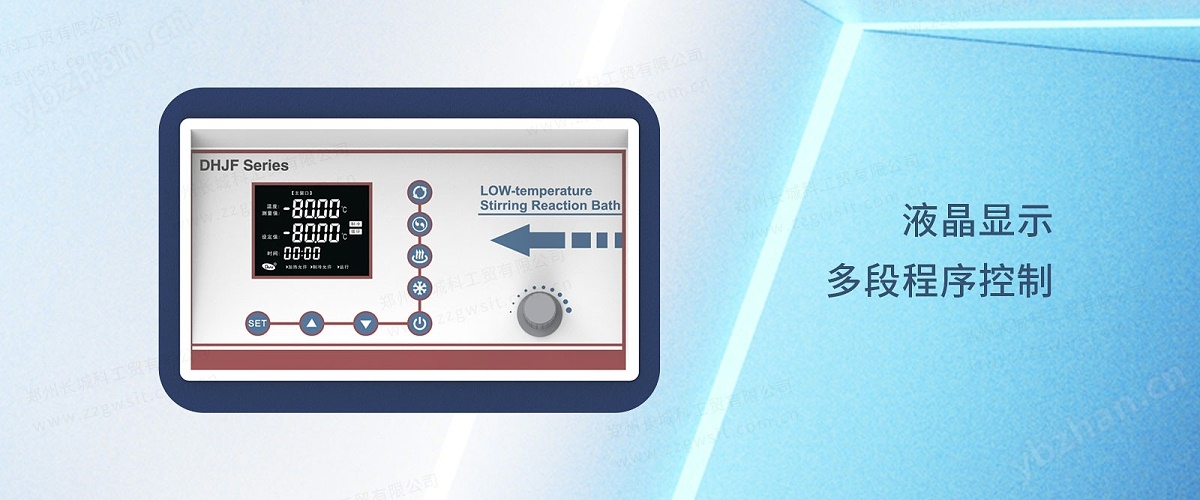

溫度控制采用PID算法，控溫精度高；用戶可編制5段應用程序，實現多段程序控制。顯示器采用液晶顯示屏，操作方便。通訊采用RS485接口，遵循MODBUS RTU 協議。
二、低溫恒溫?cái)嚢璺磻?yīng)浴主要技術參數
DHJF-8002L DHJF-8002W | DHJF-8005C | DHJF-8005D | DHJF-8005E | DHJF-8005F | DHJF-8020 | DHJF-8050 | ||
載熱體輸出溫度范圍(℃) | -80~10 | -80~99 | ||||||
溫度穩定性(℃) | ±2 | ±0.2 | ±0.2 1) | ±0.5 2) | ||||
工作壞境溫度范圍(℃) | 5~35 | |||||||
散熱方式 | 風冷 | |||||||
加熱功率 | — | 1.5 | 2 | 4.5 | ||||
制冷量 | -40℃ | 0.2 | 0.35 | 1.1 | 2 | |||
-60℃ | 0.12 | 0.26 | 0.6 | 1.4 | ||||
-80℃ | 0.06 | 0.08 | 0.15 | 0.45 | ||||
泵額定壓力 | — | 0.4 | — | 0.4 | — | 0.4 | 1 | |
泵額定流量(L/min) | — | 20 | — | 20 | — | 20 | 30 | |
制冷劑 | R404A、R23 | |||||||
外循壞接口尺寸 | — | Rc1/2 | — | Rc1/2 | — | Rc1/2 | ||
儲液槽容積(L) | 2 | 5 | 20 | 50 | ||||
儲液槽幵口尺寸 | φ140 | φ210 | φ280 | φ400 | ||||
儲液槽尺寸 | φ160×105 | φ250×160 | φ350×270 | φ550×250 | ||||
外形尺寸 | 380W×450D×860H(L) | 455W×585D×1025H | 760W×940D×1006H | 810W×1010D×1120H | ||||
410W×610D×495H(W) | ||||||||
最大可放置燒瓶容積(mL) | 500 | 2000 | 5000 | 20000 | ||||
防護等級 | IP20 | |||||||
重量 | 60(L)/68(W) | 100 | 97 | 100 | 97 | 200 | 300 | |
電源 | 220-240V~,50Hz | 3~,380V,50Hz | ||||||
整機功率(kW) | 1.02 | 3.26 | 3.16 | 3.26 | 3.16 | 4.5 | 9.4 | |
1)①zui低空載溫度～35℃(開啟制冷功能、加熱功能、攪拌功能);②無加熱功能可不開啟加熱，40～99℃(開啟加熱功能、攪拌功能). | ||||||||
2)②zui低空載溫度～10℃(開啟制冷功能、加熱功能、攪拌功能);②40～99℃(開啟加熱功能、攪拌功能). | ||||||||
