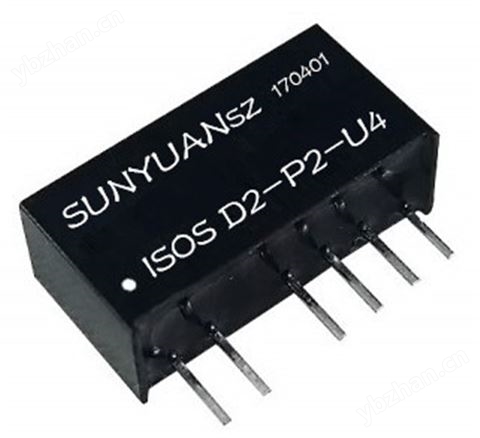

當前位置：深圳市順源科技有限公司>>隔離放大器變送器>>PWM控制隔離放大器|脈寬方波信號隔離變送器|電機調壓控制器>>單片機PWM信號轉模擬量小體積低成本隔離變送器：ISOS D-P-U系列.PWM脈寬信號DA轉換高精度微型隔離變送器IC.

單片機PWM信號轉模擬量小體積低成本隔離變送器：ISOS D-P-U系列.PWM脈寬信號DA轉換高精度微型隔離變送器IC.

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地深圳市

在線詢價 收藏產品

聯系方式：陳先生查看聯系方式

更新時間：2025-10-18 10:06:14瀏覽次數：174次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  隔離放大器變送器

毫伏信號隔離放大器|小信號放大器|mV級信號放大器

大電流線性隔離放大器|模擬大電流輸出型隔離放大器

開關量轉模擬量多通道隔離變送器.

零點增益可調隔離放大器

10KV信號隔離器|隔離變送器|放大器

模擬量光纖傳輸隔離放大器

真有效值測量隔離放大器|RMS信號隔離變送器IC

VF和FV頻率轉換隔離放大器|VF模擬量轉頻率信號|FV頻率脈沖轉模擬信號|隔離變送器

PWM控制隔離放大器|脈寬方波信號隔離變送器|電機調壓控制器

轉速傳感器隔離放大器|正弦波轉方波信號隔離變送器

AC/DC隔離放大器|交流轉模擬信號隔離變送器|交流轉線性信號變送器

位移電阻隔離放大器|電子尺信號隔離變送器

簡易經濟型隔離放大器隔離變送器|轉換器

熱電阻隔離放大器|Pt100/Cu50 溫度信號隔離變送器

無源型隔離放大器|隔離變送器|信號隔離器|隔離配電器|隔離控制器

有源型隔離放大器|隔離變送器|隔離配電器

差分信號隔離放大器|超馳控制器|差分變送器|超馳變送器|模擬量高選低選控制器

輸入端配電型隔離放大器

全部產品列表

暫無信息

深圳市順源科技有限公司

經營模式：生產廠家

商鋪產品：166條

所在地區：廣東深圳市

聯系人：陳先生（銷售經理）

詢價 給他留言

產品簡介

產品特點●PWM脈寬信號輸入、0-5V/0-10V等模擬電壓信號輸出●PWM信號30Hz~30KHz寬頻輸入,分辨靈敏、響應速度快●全量程內的轉換精度及線性度（非線性度●信號輸入與輸出3000VDC兩隔離●供電電源電壓只需高于輸出信號電壓值3VDC以上●超小體積（19.6X6X10mm）

詳細介紹

產品特點

●  PWM脈寬信號輸入、0-5V/0-10V等模擬電壓信號輸出
●  PWM信號30Hz~30KHz寬頻輸入,分辨靈敏、響應速度快
●  全量程內的轉換精度及線性度（非線性度<0.2%）
●  信號輸入與輸出 3000VDC兩隔離
●  供電電源電壓只需高于輸出信號電壓值3VDC以上
●  超小體積（19.6 X 6 X 10mm），誤差等級：0.1、0.2、0.5
●  SIP7 Pin標準PCB板上安裝，符合UL94V-0阻燃封裝
●  較強的抗EMC電磁干擾和高頻信號空間干擾特性
●  工業級溫度范圍： - 40℃ ~ + 85℃

典型應用
●  PWM脈沖調寬信號變送、隔離及長線傳輸
●  PWM信號轉換成模擬量進行線性精密控制
●  模擬、數字信號的地線回路干擾隔離抑制
●  工業鍋爐爐溫的自動選擇調節精密控制
●  PWM控制電路構建DA變換器系統
●  過程控制和工業自動化設備精密監控
●  PWM信號轉0-5V/0-10V等模擬信號隔離轉換一進一出、二進二出

三進三出等多路變送功能的實現（用多個IC模塊組合實現）

概述
SunYuan ISOS D-P-U系列產品是順源新開發的業界技術小體積（SIP7 Pin）低成本PWM脈沖調寬信號隔離變送器IC?？梢詫⒆冾l器、單片機、PLC/DCS、儀器儀表內部輸出PWM方波信號的占空比經隔離轉換為標準0-5V/0-10V等模擬信號，實現單片機PWM信號DA轉換隔離放大和變送控制功能。

SunYuan ISOS D-P-U系列產品特別適用于工業現場PWM脈沖調寬信號的DA轉換隔離變送，單片機、現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集分析和控制。內部SMD工藝結構及新技術隔離措施使該器件能達到：PWM信號輸入、模擬信號輸出的3000VDC兩隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。由于體積限制，產品內部電源沒有做升壓及隔離處理，所以給產品供電電源電壓值須高于信號輸出電壓值3VDC以上。（例如：輸出信號為0-5V, 供電電源電壓則需要8VDC以上，可選9VDC或12VDC供電）。如用戶需要信號與工作電源全隔或者用戶供電電源電壓低于信號輸出電壓的，可選用本公司IBS系列的隔離電源模塊給其供電，或直接選用本公司ISO D-P-O-Q系列產品。

SunYuan ISOS D-P-U系列產品使用非常方便，無需外接任何元件即可實現PWM信號與模擬信號的隔離變送功能。7腳單列直插的超小體積（19.6X6.0X10mm）及標準PCB板上安裝設計，有效簡化用戶系統設計方案選擇，降低體積減少產品占板空間。實現用戶終端產品小型化設計要求。

產品原理框圖

產品選型舉例
例1：  PWM脈寬信號輸入：20KHz 方波；  輔助電源：12V；信號輸出：0-5V；
             對應產品型號： ISOS D5-P2-U4
例2：  PWM脈寬信號輸入：1KHz 方波；  輔助電源：5V；信號輸出：0-2.5V；
             對應產品型號： ISOS D3-P3-U2

詳細技術資料：/download/html/DownDetail_189.html

典型應用舉例
