產品簡介

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）概述ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定

詳細介紹

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）概述
ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有Ⅱ級、Ⅳ級和Ⅵ級三檔；流量特性為快開；壓力分段調節從15～2500kPa?？砂葱枰M合滿足用戶工況要求。

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）特點
·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1～10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）主要零件材料

閥體：ZG230-450    ZG1Cr18Ni9Ti    ZG0Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti    0Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti    0Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti    0Cr18Ni12Mo2Ti
膜蓋：A3    A3鋼涂四氟乙烯    不銹鋼
填料：聚四氟乙烯柔性石墨
橡膠膜片：丁腈、乙丙、氟、耐油橡膠

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）閥結構形式

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）閥體工作溫度與允許壓力

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）主要技術參數和性能指標

公稱通徑DN(mm)		20	25		32		40		50	65		80		100		125	150		200		250		300
額定流量系數Kv		7	11		20		30		48	75		120		190		300	480		760		1100		1750
額定行程		8			10				14	20				25		40			50		60		70
公稱壓力PN(MPa)		1.6、4.0、6.4
壓力調節范圍(kPa)		15～50 40～80 80～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 950～1500 1000～2500
流量特性		快開
調節精度(％)		±5
使用溫度(℃)		≤350
允許泄漏量	硬密封(l/h)	單座：≤10^-4閥額定容量(Ⅳ級)；雙座、套筒≤5×10^-3閥額定容量(Ⅱ級)
	軟密封(ml/h)	0.15		0.30		0.45		0.60			0.90		1.7		4.0			6.75		11.10		16.0
減壓比		10
	最小	1.25

壓力調節范圍確定
壓力調節范圍分段，見主要參數及性能指標表，控制壓力應盡量選取在調節范圍中間值附近。

閥后壓力調節閥，其閥前壓力與閥后壓力的關系
自力式調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥(B型)，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值，其要求可參見下表。

閥前壓力	閥后壓力	閥前壓力	閥后壓力	閥前壓力	閥后壓力	閥前壓力	閥后壓力
30	15～24	350	35～280	700	70～560	1250	12～1000
50	15～40	400	40～320	750	75～600	1500	150～1200
100	15～80	450	45～360	800	80～640	2000	200～1600
150	15～120	500	50～400	850	85～680	2500	250～2000
200	20～160	550	55～440	900	90～720	3000	300～2400
250	25～200	600	60～480	950	95～760
300	30～240	650	65～520	1000	100～800

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）整機作用方式確定
    自力式壓力調節閥(K型)為控制閥前壓力的調節閥，其初始位置的閥芯在關閉位置，當閥前壓力逐漸升高，閥逐漸打開，直至閥前壓力穩定在要求的給定值。
    自力式壓力調節閥(B型)為控制閥后壓力的調節閥，其初始位置的閥芯在開啟位置，當閥后壓力逐漸升高，閥逐漸關閉，直至閥后壓力穩定在要求的給定值。

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）安裝方式
    ZZY型自力式壓力調節閥廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與民用建筑樓群等各種工業設備中。能應用于氣體、液體、蒸氣介質的減壓、穩壓(閥后調節)或泄壓、穩壓(閥前調節)。但由于它利用介質自身的壓力去操作執行機構，在執行機構內充滿介質，故安裝方式亦應與此相配合。
    在安裝時取壓點在離調壓閥適當?shù)奈恢?，壓開型調壓閥應大于2倍管道直徑，壓閉型調壓閥大于6倍管道直徑。
    在安裝冷凝器時應注意冷凝器的位置，使其高于膜頭而低于工藝管道，以保證冷凝器內充滿冷凝液。

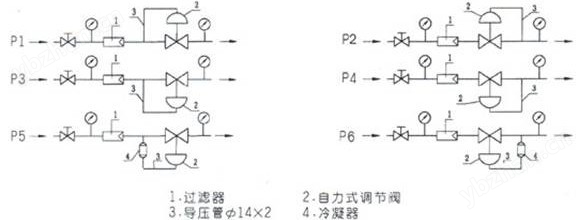

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）安裝方式說明
P1：調節氣體，閥前壓力調節(K型)，過濾器(1)可不安裝。
P2：調節氣體，閥后壓力調節(B型)，過濾器(1)可不安裝。
P3：調節液體，閥前壓力調節(K型)，對于非清潔流體，應裝過濾器(1)。
P4：調節液體，閥后壓力調節(B型)，對于非清潔流體，應裝過濾器(1)。
P5：調節蒸氣，閥前壓力調節(K型)，應裝冷凝器(4)，建議裝過濾器(1)。
P6：調節蒸氣，閥后壓力調節(B型)，應裝冷凝器(4)，建議裝過濾器(1)。

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）連接尺寸及標準
·法蘭標準：鑄銅法蘭按GB9113-88、JB/T79-94
·法蘭密封面型式：PN16為凸面PN40、PN64為凹凸面、閥體力凹面
·結構長度按GB12221-89
·執行機構信號接口：內螺紋M16×1.5
*閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）外形尺寸與重量 單位：mm

公稱通徑DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法蘭端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
壓力調 節 范圍 kPa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
導壓管接頭螺紋			M16×1.5

ZZYP/ZZYN/ZZYM系列自力式壓力調節閥（單座/雙座/套筒）訂貨須知
訂貨時請用戶提供以下資料：

·調節閥名稱、型號	·工作溫度及范圍
·公稱壓力(MPa)	·整機作用方式
·公稱通徑	·壓力設定點及調節范圍
·額定流量系數(KV)	·閥體、閥內件及填料材質
·固有流量特性	·所配附件
·介質名稱	·其它特殊要求
