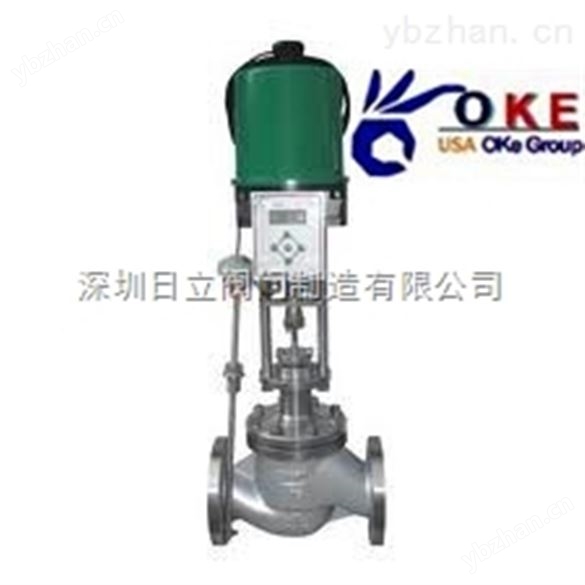

一、進口電動溫度調節閥概述
進口電動溫度調節閥---美國歐可OKE，Electric temperature control valve，也稱電動溫度控制閥，或者電動溫控閥，由控制閥門、執行器、傳感器和毛細管等部件組成，只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，電動溫度控制閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
也適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。
美國威盾主要特點如下：
(1)控制精度高，工作穩定，安全可靠。
(2)感溫液體膨脹均勻，比例式調節控制。
(3)溫度設定操作簡單，調節方便。
(4)體積小、重量輕，安裝方便。

二、工作原理
?由電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
三、主要技術參數
公稱通徑    20    25    32    40    50    65    80    100    125    150    200
流通能力(m3/h)    7    10    16    25    40    63    100    160    250    400    630
額定行程    6    8    10    14    20    30    30    40
公稱壓力(MPa)    PN1.6、2.5、4.0、6.4MPa
閥體形式    直通鑄造球型閥
閥蓋形式    標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式    螺栓壓緊式
密封填料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式    單座式閥芯
流量特性    快開特性
調節精度(℃)    ±1~±5
使用介質    蒸汽、水、油、氣體
允許?
泄漏量    硬密封    10 -4 X?閥額定容量
    軟密封    “ 0 ”
執行器型號    3810系列、PSL系列
溫包、毛細管材料    H62、1Cr18Ni9Ti
毛細管長度    3米、5米、10米
溫度控制范圍    0~250℃
設定值偏差    ±2℃
