【新型】擋板式流量開關|優質水流量開關 靶式流量開關
面議
上海安巢在線控制技術有限公司
會員1.png)
上海安巢在線控制技術有限公司
| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質生產商
所 在 地
聯系方式：張宏燕查看聯系方式
更新時間：2026-09-09 10:49:11瀏覽次數：770次
聯系我時，請告知來自 儀表網暫無信息 |

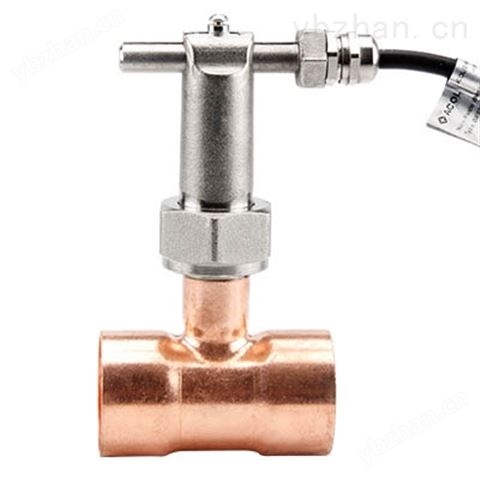

WFS21XXXBG系列帶三通擋板式流量開關又叫作水流量開關，它可用于監控管道內流體流速大小、斷流監測或防止泵的空轉。廣泛應用于各行業需要對管道內流體流速監控或在液體流量故障時保護重要設備的場合。
WFS21系列擋板式流量開關是我公司專業從事流量的研究人員在分析目前市場上流量開關的缺點開發的一種全新結構的流量開關，它遵循簡單可靠的設計理念，從結構上大大提高了流量開關的可靠性，非傳統靶式流量開關所能比擬。
機械部分與電子部分安全隔離。產品不含容易導致故障發生的波紋管，電器部件不直接與溫差大的金屬部件接觸，不存在電器部件產生冷凝水導致銹蝕的問題，它具有多種類型可供客戶選擇以適應不同的應用場合。使用進口磁敏開關作為電氣動作部件，它具有較小的斷開和復位流量，是空調和工業流體控制的流量保護產品。
氣液兩用型，可廣泛應用于工業自動化/機械設備/空氣壓縮工業/制冷及空調領域,工業場合具體應用在水冷焊機、激光設備冷卻系統、真空鍍膜機、電爐、多晶硅鑄錠爐等。水流開關磁體不在流動的水道里，可用于污水系統中且能正常工作。
△電壓： | 250V (max.) |
△電流及容量： | 1A、50VA |
△接線方式： | 直接附線 |
△輸出： | SPST磁敏開關(工廠設定常開) |
△耐壓： | 25bar,可選擇定制50bar |
△平均壓力損失： | 0.01bar（流量時） |
△工作溫度： | -20...90℃ |
△外殼防護等級： | IP65 |
△材料： | 接液殼體： 鍍鎳黃銅 擋板： 不銹鋼 密封： PTFE |
帶三通擋板式流量開關的特點：
1，擋板式流量開關具有靈敏度高
2，水流量開關具有耐久性強
管徑 | 型號 | 流量可調范圍l/min(水) | 允許流量l/min(水) | A(mm) | B(mm) | C(mm) |
|---|---|---|---|---|---|---|
DN16 | WFS21016BG.. | 5.8(4.9)～7.8(6.6) | 20 | 22 | φ16.2 | 40 |
DN20 | WFS21020BG.. | 9.0(7.7)～12.2(10.4) | 40 | 24 | φ19.4 | 45 |
DN22 | WFS21022BG.. | 10.9(9.3)～14.8(12.6) | 45 | 25 | φ22.5 | 55 |
DN25 | WFS21025BG.. | 14.1(12.0)～19.1(16.2) | 60 | 27.5 | φ25.7 | 55 |
DN28 | WFS21028BG.. | 17.7(15.0)～24.0(20.4) | 68 | 28.5 | φ28.9 | 57 |
DN32 | WFS21032BG.. | 23.1(19.7)～31.3(26.6) | 80 | 32.8 | φ32.3 | 54 |
DN35 | WFS21035BG.. | 27.7(23.5)～37.4(31.8) | 88 | 34.4 | φ35.3 | 66 |
DN40 | WFS21040BG.. | 36.1(30.7)～48.9(41.5) | 100 | 35.4 | φ40.3 | 81 |
DN42 | WFS21042BG.. | 39.8(33.9)～53.9(45.8) | 105 | 35.4 | φ42.3 | 81 |
注：上表流量可調范圍參數中，括號外為動作流量點，括號內為復位流量點。
擋板式流量開關的安裝位置一般安裝在水泵出水口到設備出水口的這段管路中，不要安裝在水泵的吸入口的管路上，這樣容易使水泵無法正常吸水，水流開關也無法打開，對于這點需要特別注意。擋板式流量開關允許水平（導線部分在上）和垂直安裝。
1、調試時如果遇到流量開關不閉合時在確認水流量正常時可通過調整裝有磁敏開關的塑料桿的位置即可調整流量。
2、如果流量開關不管在有水流還是沒有水流時都閉合，可通過調整裝有磁敏開關的塑料桿的位置調整到合適流量。
3、流量開關盡可能不靠近磁場強的場合，比如電機周圍，以免開關的動作受到影響。
4、流量開關盡量不要直接控制感性負載，比如直接驅動交流接觸器等，否則，有可能致使磁敏開關不能正常閉合或斷開。
5、對于應用中的其它問題請致電ACOL公司尋求支持。
