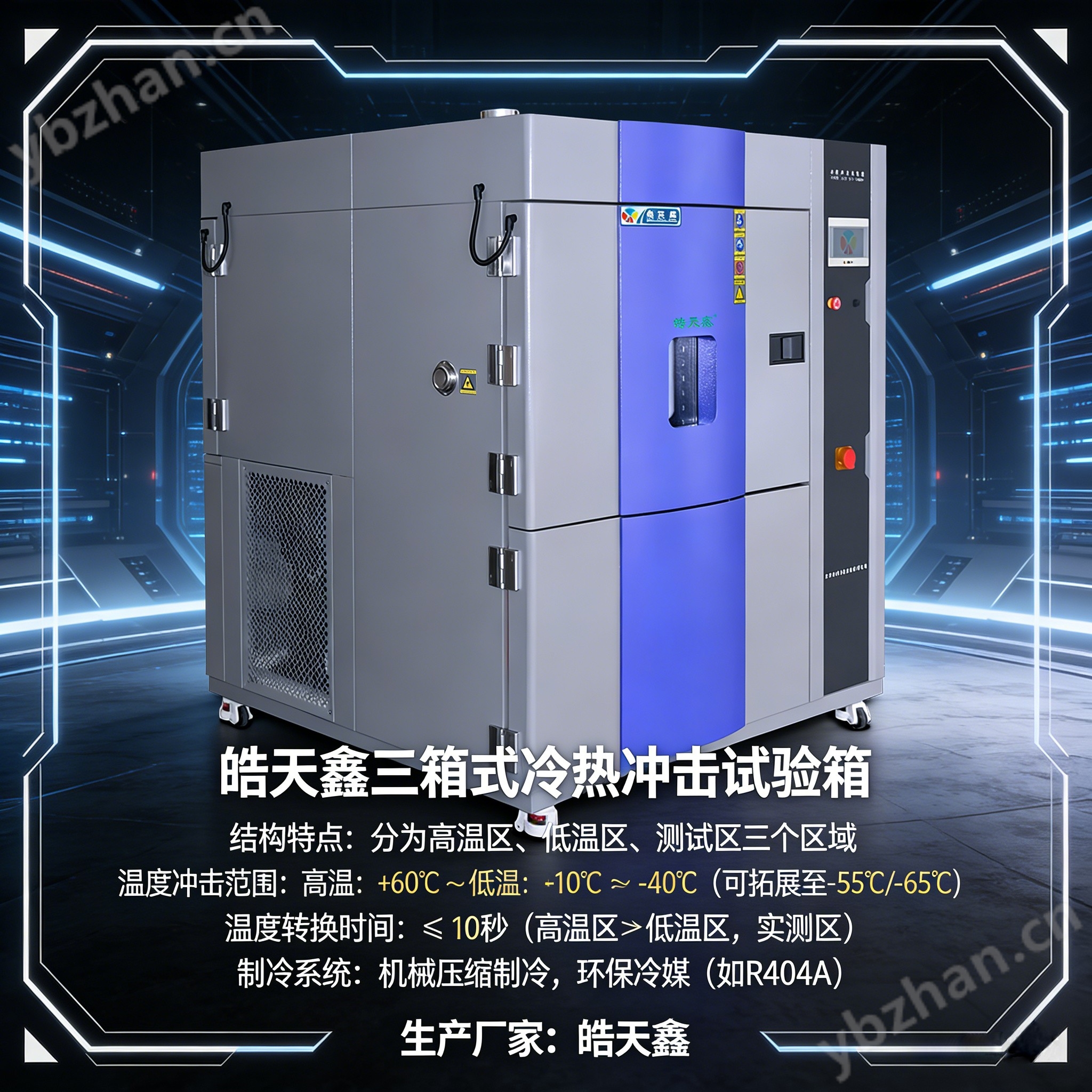

冷熱沖擊試驗箱三箱式

產品概述

TSD-80F-3P三箱式冷熱沖擊試驗箱是一款高精度環境可靠性測試設備，采用獨特的三箱獨立結構設計，集高溫區、低溫區與測試區于一體，通過強制冷熱風路切換技術實現樣品在高溫與極低溫環境間的快速交替沖擊-。測試樣品在試驗過程中始終保持靜止，有效避免了因樣品移動帶來的機械振動和二次損傷，尤其適用于易碎產品或精密元器件的可靠性驗證-。

該設備廣泛應用于電子電器、汽車制造、航空航天、軍裝備、新材料研發及高等院?？蒲械阮I(lǐng)域，是材料耐候性測試、產品質量控制與可靠性驗證的工具。

技術參數

產品結構

三箱獨立設計

本設備由上至下分為三個獨立腔體：上部為高溫儲存區，中部為測試區，下部為低溫儲存區。高溫區與低溫區通過氣動閥門與測試區連接，沖擊測試時，設備自動控制風閥開合，將高溫或低溫空氣導入測試區，實現對樣品的溫度沖擊。三箱式結構較兩箱式提籃結構具有顯著優勢：樣品全程靜止，避免了樣品移動過程中的意外損傷；同時支持常溫沖擊功能，測試模式更加靈活全面-。

箱體材質

外箱：采用優質A3鋼板經數控機床精密加工成型，表面進行靜電噴塑處理，光潔美觀，防腐耐用

內膽：進口SUS304鏡面不銹鋼板，耐高低溫腐蝕，表面易于清潔維護

保溫層：高溫槽采用硅酸鋁保溫棉，低溫槽采用高密度PU發泡材料，配合K型防汗導管系統，確保溫度穩定性和箱體外壁無冷凝

密封條：采用雙層耐高溫高彈性硅膠密封條，確保箱體高密封性

觀察窗與接口

多層中空鋼化玻璃觀察窗，內側膠合式導電膜防霜設計，試驗過程清晰可見

箱體左側預留Φ25mm或Φ50mm測試孔，便于實驗過程中連接外部測試電源線或信號線

機臺底部加裝高質量PU活動承重滑輪，便于設備移動與定位

冷熱沖擊試驗箱三箱式

核心特點

1. 樣品靜止測試，無機械損傷

測試過程中，樣品固定放置于中部測試區，通過風閥切換實現冷熱沖擊，樣品不產生任何位移或振動。這一設計消除了傳統提籃式?jīng)_擊箱因樣品移動帶來的額外機械應力，特別適用于易碎精密元器件、柔性電路板及已組裝整機的可靠性測試-。

2. 高效制冷系統

采用進口法國泰康（TECUMSEH）全封閉壓縮機構成的二元復疊式制冷系統，綠色環保制冷劑R404A/R23，符合國際環保標準。制冷系統搭載能量調節技術，可根據實際負載自動調節制冷功率，較傳統加熱平衡控溫模式耗能減少30%以上。

3. 精準溫控系統

采用進口高精度PID控制器，配合SSR固態繼電器無觸點等周期脈沖調寬控制，溫度控制精度高、過沖小、穩定快。支持多段程序控制，可預設沖擊程序并可存儲1000段以上程序段。

4. 智能可編程控制系統

配備7寸彩色觸摸屏控制器，全中文操作界面，可實時顯示設定參數、試驗曲線、運行時間、加熱器工作狀態等信息。支持程序運行與恒定運行兩種模式，可設置10×99段程序容量，用戶只需設定目標溫度，系統即可自動完成制冷機運行和溫度控制的全過程。

5. 多重安全保護

設備配備安全保護體系：電源過載保護、漏電保護、控制回路過載及短路保護、壓縮機過熱/過流/過載保護、獨立超溫保護、接地保護、報警聲訊提示等，確保設備在各類工況下安全穩定運行。

6. 通訊與數據管理

標配RS485/RS232通訊接口及運行軟件，可選配USB接口和以太網通訊功能，支持歷史數據導出與遠程監控，滿足實驗室數據追溯和智能化管理需求。
