一、概述

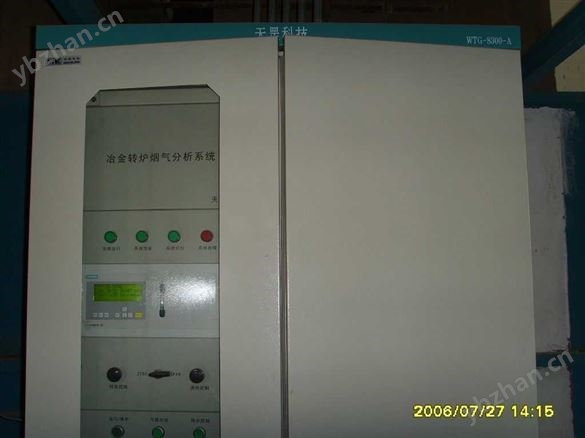

本系統是根據鋼鐵廠高爐爐頂煤氣、轉爐煤氣回收的具體工況參數和要求，在采用SIEMENS成熟的取樣預處理技術和分析控制技術基礎上結合中國鋼鐵行業特點設計而成。

本系統主要由取樣單元、預處理單元、分析單元、校準單元、 PLC控制單元幾部分組成。采用單路、雙路切換取樣分析控制技術，連續監測高爐爐頂煙氣中的CO、CO₂、H₂、CH₄、O₂等氣體濃度。系統具有安全可靠、取樣真實、響應快、分析精度高、配置和選型*等諸多特色，且能與專家系統匹配，方便控制。

二、系統技術指標和參數

㈠ 適用場所

該系統適用于高爐爐頂煤氣、轉爐煤氣回收分析，連續監測CO、CO₂、H₂、CH₄、O₂等氣體濃度。

1.適用工況條件 ：

①煙氣zui大含塵量＜200g/NM³

② 管道樣氣溫度：≤800℃

③ 取樣點壓力：0～0.3MPa左右

④ 含水量：5％VOL左右

⑤ 介質露點溫度：95℃—105℃

㈡ 分析儀器技術參數

1.量程：CO 0～40％；CO₂ 0～30％；H₂ 0～5％ O₂ 0-5%

2.分析精度：±0.5％FS

3.零漂：≤±2％FS/年 (H₂≤±1％FS/周)

4.線性度：≤±0.5％FS (H₂≤±0.5％FS)

5.穩定性：≤±0.5％FS (H₂≤±1％FS/周)

6.靈敏性：CO、CO2≤1％FS (H₂≤1％FS)

7.儀表響應時間：≤2s

8.環境溫度：＋5～45℃

㈢ 系統技術參數及*性能

1.一體化取樣探頭，煙塵過濾能力≤2000g/NM³，無堵塞，免維護。

2.系統煙塵過濾精度：＜0.5μm

3.系統分析精度：±0.5%FS

4.系統響應時間：T90≤15s

5.系統整個流程為全干法過濾，取樣不失真，分析準確。

6.雙路切換取樣，確保連續在線分析。

7.系統具有定時反吹、故障反吹裝置。

10.系統具有煤氣泄漏自動報警系統。

11.輸出信號：4-20MA，控制報警信號NO/NC，1A/220V。
