ZZ-3A變壓器直流電阻測儀
一、安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8、在測試過程中，禁止移動測試夾和供電線路。
二、技術指標
1、輸出電流：1mA、5mA、40mA、200mA、1A、3A
2、分辨率：1μΩ
3、量程： 8Ω-10KΩ （1mA檔）
2Ω-2KΩ （5mA檔）
1Ω-250Ω （40mA檔）
80mΩ-50Ω （200mA檔）
10mΩ-10Ω 1A檔
2mΩ-3Ω 3A檔
4、準確度：2‰
5、工作溫度：0～40
6、工作濕度：<90%RH，不結露
三、系統介紹

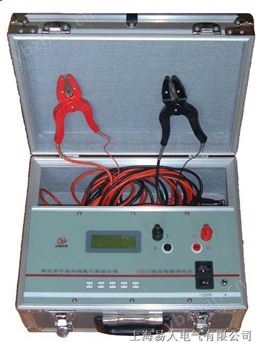

儀器的面板見圖一
圖一.儀器面板
四、儀器各控制機件及功能
開 關： 控制整機工作電源通斷。
復位鍵： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
選 擇： 本機復位后，按此鍵進行電流預置。
確 認： 輸出電流選擇完畢后按下此鍵，即可由微機控制實現全部測試過程。顯示調節，可通過顯示屏下面的旋扭進行顯示屏輝度調節。
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、 V- V+為電壓線正端，V-為電壓線負端。
五、測試與操作方法
測試前準備：
1、接線：把被測試品通過電纜線與本機的測試接線柱連接牢固，同時把地線接好。
A、直接測量接線。見圖二：
B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。
圖三，圖四，圖五分別為測量低壓Rac,Rba,Rcb的接線方法
2、電流選擇：打開電源開關（開關上I為開，O為關），同時顯示屏上會顯示選擇電流、自動，可通過選擇鍵預置電流，每按一下選擇鍵，顯示屏?xí)L動出現自動→1mA→5mA→40mA→200mA→1A→3A
3、測試：當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電"過幾秒鐘之后，顯示“正在測試"這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。（屏上會同時顯示所選電流值與所測得的電阻值I=XXA；R=XXXXXmΩ/Ω）當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。
4、測試完畢后，按“復位"鍵，儀器電源斷開，同時放電，音響報警，液晶恢復初始狀態，放電音響結束后，重新接線進行下次測量，或拆下測試線與電源線結束測量。
六、注意事項
1、必須要等放電結束，報警聲停止后，再進行拆線，否則危險。
2、在測量無載調壓變壓器時，倒分接前一定要復位放電，報警聲停止后，方可切換分接點。
3、選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電"狀態。欠量程時，顯示“電流太小"，當出現此兩種狀態時要確認量程，選擇適合的電流進行測試。
4、測試完畢后，按“復位"鍵，儀器電源將與繞組斷開，同時放電，音響報警，電流表回到零位，這時顯示屏回到初好聽狀態，放電音響結束后，可重新接線，進行下次測量或拆下測試線與電源線結束測量。
七、儀器成套性
八、售后服務
儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時，以便為您安排zui便捷的處理方案，并為您提供zui快的現場服務。
