濰坊億川【TDS】便攜式超聲波流量計適用于各種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、*性好、電池供電、操作簡單，攜帶方便等特點，是目前國內體積zui小、質量zui輕，真正意義上的便攜式超聲波流量計，產品已遠銷至日本、韓國、澳洲、美國等地區，受到了廣泛好評。

管段式超聲波流量儀表是以“速度差法"為原理，測量圓管內液體流量的儀表。它采用了*的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外*水平，可廣泛應用于石油、化工、冶金、電力、給排水等領域。

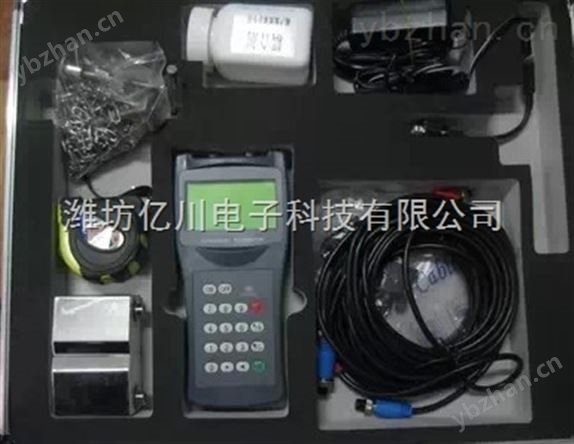

濰坊億川【TDS】便攜式超聲波流量計

測量精度：優于1%

重復性：優于0.2%

工作電源：90-230VAC（內置鎳氫充電電池，充足后可持續工作12小時）

安裝方式：外敷式安裝，操作簡單，方便顯示：4行漢字同屏瞬時流量、流速、累積流量、信號狀態等

信號輸出：非隔離RS232（FUJI擴展協議）1路隔離OCT輸出

其它功能：內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據自診斷，提示當前工作狀態是否正常。

優點

超聲波流量計是一種非接觸式儀表，它既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。它的測量準確度很高，幾乎不受被測介質的各種參數的干擾，尤其可以解決其它儀表不能的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。

缺點

現今所存在的缺點主要是可測流體的溫度范圍受超聲波換能鋁及換能器與管道之間的耦合材料耐溫程度的限制，以及高溫下被測流體傳聲速度的原始數據不全。目前我國只能用于測量200℃以下的流體。另外，超聲波流量計的測量線路比一般流量計復雜。這是因為，一般工業計量中液體的流速常常是每秒幾米，而聲波在液體中的傳播速度約為1500m/s左右，被測流體流速(流量)變化帶給聲速的變化量zui大也是10－3數量級．若要求測量流速的準確度為1%，則對聲速的測量準確度需為10-5～10-6數量級，因此必須有*的測量線路才能實現，這也正是超聲波流量計只有在集成電路技術迅速發展的前題下才能得到實際應用的原因。

超聲波流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。

超聲波流量計常用壓電換能器。它利用壓電材料的壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振勸。超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓電元件變?yōu)殡娔?，以便檢測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。

超聲波流量計換能器的壓電元件常做成圓形薄片，沿厚度振動。薄片直徑超過厚度的10倍，以保證振動的方向性。壓電元件材料多采用鋯鈦酸鉛。為固定壓電元件，使超聲波以合適的角度射入到流體中，需把元件故人聲楔中，構成換能器整體(又稱探頭)。聲楔的材料不僅要求強度高、耐老化，而且要求超聲波經聲楔后能量損失小即透射系數接近1。常用的聲楔材料是有機玻璃，因為它透明，可以觀察到聲楔中壓電元件的組裝情況。另外，某些橡膠、塑料及膠木也可作聲楔材料。
