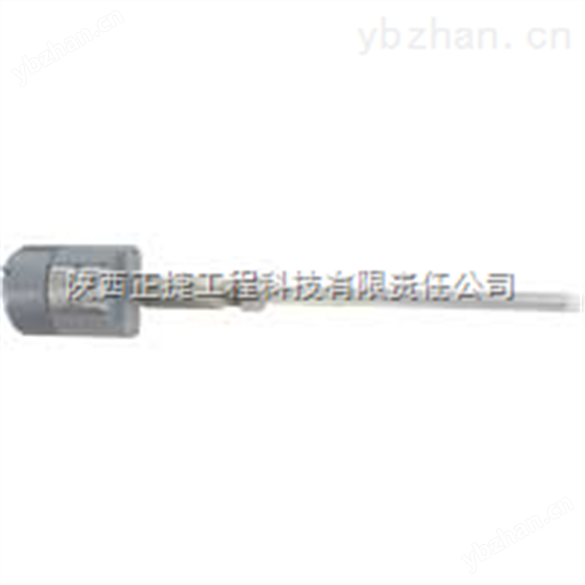

Dwyer PMS系列粉塵濃度傳感器

操作可靠，極少需要維護



PMS系列微粒傳感器結合被動-感應和保護-探頭技術于一體用于現場檢測。一旦有微粒流體在探頭附近和圍繞它，探頭會馬上感應到。一個DSP處理的信號進入一個輸出也就是輸入合理的線性到模塊。探頭具有保護層，并帶有傳感能可靠的工作于任何微粒也包括潮濕的粉末和高傳導性的塵埃，傳感器僅需zui小的維護，也不需要空氣凈化系統。為了使之經久耐用，傳感器沒有電子器件。該PMS系列微粒傳感器設計與DPM系列微粒監測器一起使用于本安防爆環境。

PMS微粒傳感器
l        比“袋子破損探測器”更能有效的控制
l        保護下游的送風機，氧化劑，高能粒子等
l        可用于布袋收塵室，墨盒過濾，通風裝置和旋力分塵器等
l        可復驗于所有應用中 (濕粉塵和傳導性物質場合等)

規格
介質：空氣和兼容性氣體，任何類型的微粒
接觸材質：T1和T2：316不銹鋼和PFA塑料；T3和T4：316不銹鋼和陶瓷
zui小探測：5.0pA
溫度范圍：環境溫度：zui大-40到392℉（-40到200℃）（其zui大必須決定于不同的應用）
過程溫度：詳見型號表
壓力范圍：標準型：*真空到10psi(0.69bar)
          選擇型：100psi(6.89bar)
輸出信號：pA
電氣連接：低噪音同軸線接法
過程連接：詳見型號表
外殼：標準型：涂漆鋁，全天候型，NEMA 4X防護
      選擇型：本安型，CSA認證（但必須使用于DPM系列）
重量：不同的，按照探頭的長度和安裝類型來定
認證：CE，CSA


Dwyer PMS系列粉塵濃度傳感器

型號表
例如
PMS
A1
1
T1
P1
L1.5
PMS-A1P1T1P1-L1.5PMS系列微粒傳感器全天候型,NEMA 4X,1/2"NPT連接,zui高250℉,10psi壓力zui大,1.5英寸探頭
系列號
PMS





PMS 微粒傳感器
外殼防護

A1




全天候，NEMA 4X
AHZ1
本安型,CSA和CEA認證,一,二,三級,1和2區,全部各組，NEMA 4X（但必須配衛生接口或法蘭安裝）
連接


1



1/2" NPT
2
1" NPT帶1.5" 衛生接口
3
2"150# ANSI 法蘭
4
2"150# ANSI法蘭帶法蘭和安裝件
大過程溫度



T1


250℉ (121℃)
T2
450℉ (232℃)
T3
800℉ (426℃) - 必須配法蘭安裝
T4
1200℉ (649℃) - 必須配法蘭安裝
zui大過程壓力




P1

10 psi
P2
100 psi - 必須配法蘭安裝
插入深度(*至少用于管道直徑的1/2)

 Dwyer PMS系列粉塵濃度傳感器



L1.5
1.5" 探頭
L03
3" 探頭
L05
5" 探頭
L10
10" 探頭
L15
15" 探頭
L20
20" 探頭
L30
30"探頭
L36
36" 探頭
L48
48" 探頭
L60
60" 探頭
L72
72" 探頭
電纜型號表
型號
描述

型號
描述
CAB-10
10 英寸傳感器電纜

CAB-30
30 英寸傳感器電纜
CAB-20
20 英寸傳感器電纜

CAB-40
40 英寸傳感器電纜
