電動水平振動試驗臺是一套用于模擬產品在水平方向所受振動的測試系統，核心是電動振動臺配合水平滑臺，來滿足各類產品在運輸或使用環境中的水平振動試驗需求。

1. 系統組成與工作原理

一套完整的系統主要由以下幾部分構成：

• 電動振動臺：系統核心，內部通過通電線圈在恒定磁場中產生交變的電磁力，驅動動圈（臺面）振動，從而產生激振力。

• 水平滑臺：這是實現水平振動的關鍵附件。它將振動臺的垂直振動轉換為水平運動。常見的有靜軸承或油膜支承方式，能提供很高的抗傾覆力矩，適合大尺寸、大質量的試件。

• 功率放大器：將控制信號放大，為振動臺提供足夠的驅動電流。

• 冷卻系統：由于大推力運行時會產生大量熱量，系統通常配備強制風冷或水冷系統以保證穩定運行。

• 控制系統：用于設定和閉環控制振動波形（如正弦、隨機、沖擊等），是現代振動試驗的"大腦"。

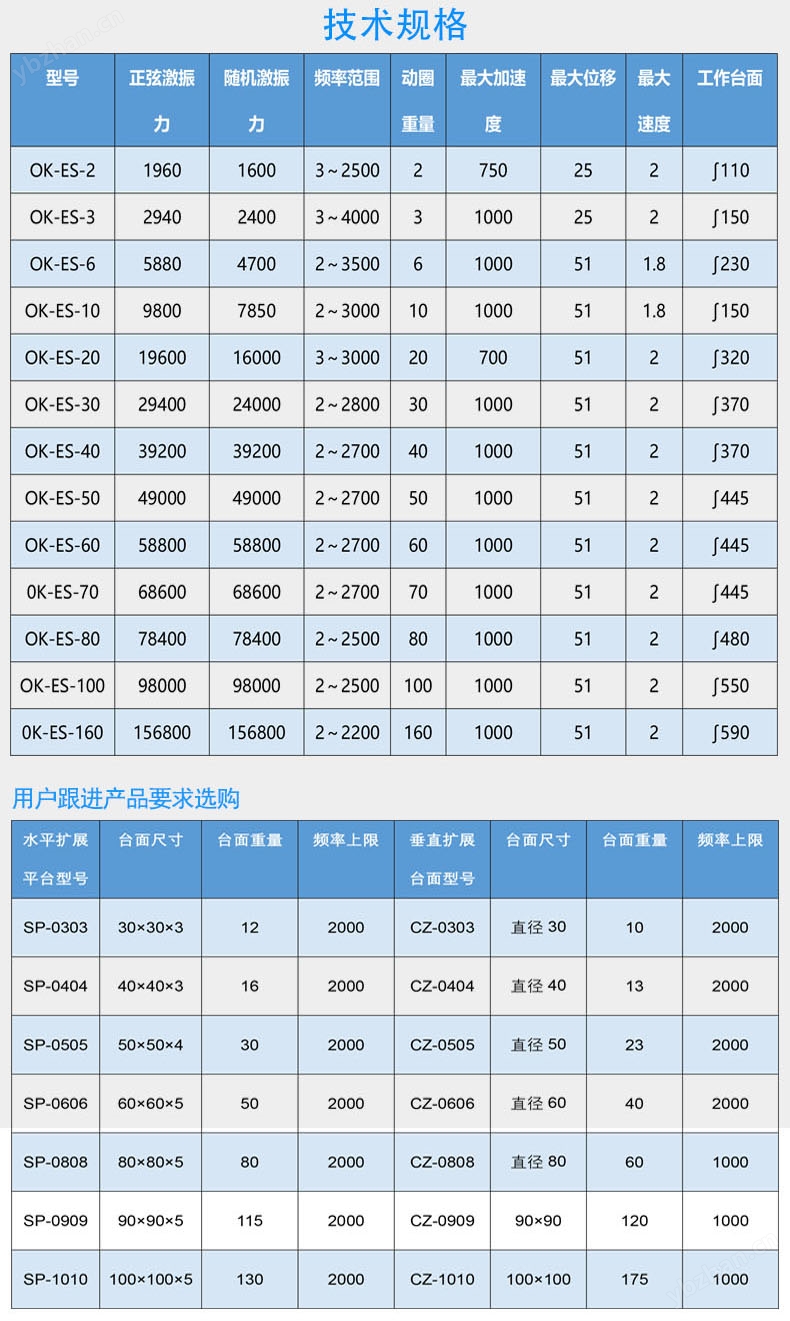

2. 主要技術參數

選型或了解設備時，需重點關注以下幾個參數（以搜索到的設備為例）：

• 額定激振力：決定設備能推動多重的負載。這是最重要的選型指標，單位通常為kN（千牛）或kgf（公斤力）。

• 示例：小設備如50kgf適用于小型部件篩選；大型設備可達100kN（約10噸力）甚至更高。

• 頻率范圍：電動振動臺優勢在于高頻性能好，通?？蛇_(dá)5-3000Hz甚至更高。

• 大位移：指臺面能移動的大距離（峰-峰值，p-p）。用于模擬大振幅的運輸或地震環境，常見范圍為25mm-100mm。

• 大速度：通常指正弦運動的大線速度，常見值為2.0m/s。

• 水平滑臺臺面尺寸：決定能測試多大尺寸的樣品，如1100×1100mm或更大。

• 大負載：水平模式下能承載的大樣品重量。

3. 主要特點與優勢

• 波形失真小：電動臺產生的正弦波、隨機波精度高，失真度低。

• 一機兩用：通過電動轉向裝置或拆裝擴展臺面，同一臺體可同時支持垂直振動和水平振動，節約成本。

• 高頻響應好：相對于液壓振動臺，電動臺的上限頻率通常更高，適合中高頻振動測試。

• 抗偏載能力強：特別是采用靜軸承的水平滑臺，能承受較大的偏心負載，適合重心不在中心的復雜試件。

4. 應用場景

電動水平振動試驗臺廣泛應用于需要模擬運輸、運行環境振動的行業：

• 航空航天：衛星、火箭部件。

• 汽車電子：車機、傳感器、線束。

• 電子電工：家用電器、通訊設備。

• 工：器裝備、精密儀器。

• 包裝運輸：模擬卡車、火車運輸中的顛簸環境。

5. 選型參考

選擇合適的設備主要依據試驗規范：

1. 計算所需推力：根據公式 F = (m1 + m2 + m3) × a。

• m1：試件質量

• m2：夾具質量

• m3：運動部件質量（動圈或水平滑臺質量）

• *a*：試驗大加速度

• 通常建議預留30%的余量。

2. 核對速度與位移：確保試驗所需的大速度和大位移不超過設備標稱值。

3. 確定臺面尺寸：確保試件及夾具安裝尺寸在水平滑臺范圍內，或需定制擴展臺面
