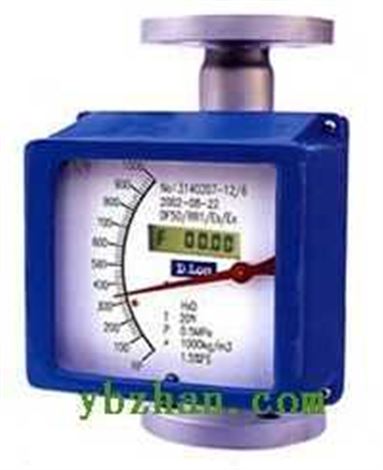

DF系列金屬管浮子流量計，采用了可變面積式測量原理。利用流體的動力作用，使浮子在測量管中自由的上下移動。隨著流量大小的變化，浮子在測量管中的垂直位置也發生了相應的變化，即浮子與測量管間的環形面積發生了相應改變，浮子的位置通過磁傳遞系統，傳送到測量管外的指示器上，從而以非接觸方式實現了流體流量的指示。

DF系列金屬管浮子流量計，是堅固的全金屬結構設計型浮子流量計，由測量管、浮子和指示器組成。測量管及浮子可選擇不銹鋼及PTFE，指示器內部采用了*進的散件和器件，同時具有遠傳、防爆及報警功能。

DF系列金屬管浮子流量計具有結構簡單，功能齊全等優點，在石油、化工、電力、冶金、制藥和水處理等領域廣泛應用。

特點

• 結構簡單，可靠性高，使用壽命長
• 外型高度*，均為250mm，便于設計選型
• 非接觸式磁耦合結構設計確保數據傳輸信號穩定
• 保溫或伴熱夾套
• 可用于高溫、高壓場合
• 適于強腐蝕性介質的測量
• 對被測介質的溫度、壓力、密度、粘度等進行修正，刻度直接體現被測介質的流量
• 可用于易燃、易爆場合

技術參數

安裝和維護

為了保證金屬管浮子流量計正常工作并達到要求的測量精度，一般應如圖所示進行配置并注意以下幾點：

• DF50型流量計必須垂直安裝，流體自下而上流過流量計，且垂直度優于5%；
• 安裝在生產線上的金屬管浮子流量計應加旁路，以便處理故障或吹洗時不影響生產
• 金屬管浮子流量計入口處應有5倍管徑以上長度的直管段，出口應加裝250mm長直管段
• 如果介質中含有鐵磁性物質，應安裝磁過濾器；
• 如果介質中含有固體雜質，應考慮在閥門和直管段之間加裝過濾器；
• 當用于氣體測量時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作；
• 如果被測介質的溫度高于220度，或流體溫度過低易發生結晶時，需采取隔熱保護措施時，應選用.../T...型，即夾套型，以便進行冷卻或保溫；
• 對于DF51，DF52，DF53型不需要加裝磁過濾器；
• 該產品一般在裝置正常運行后，不需要維護，故障多發生在裝裝置剛剛啟動時，由于管道吹洗不干凈，而發生浮子被固體顆?？ㄗ‖F象，此時指示器的指針停在一位置不動。這時首先應關閉流量計兩邊的閥門，然后拆下上法蘭，取出浮子進行清洗，（對于DF52，DF53還應拆下下端排污塞進行清洗）再重新裝好。注意緊固上法蘭螺母要平衡擰緊，并墊好墊圈；
• 為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，適當地支撐管道以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游；



安裝圖（點擊看大圖）

DF50安裝圖

DF51安裝圖

DF52安裝圖

DF53安裝圖

磁過濾器
如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的瓷棒，以zui大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙烯包裹，防止被介質腐蝕。法蘭連接，高度100mm。

開啟

液體測量
開啟過程中，為避免液體的沖擊，務必要緩慢地打開閥門。

氣體測量
在開啟之前，不要給管道加壓，否則如果閥門被突然打開，浮子將沖向上限位處，并可能損壞流量計，所以務必要緩慢地打開閥門。

氣體測量時可以裝配一個氣動阻尼裝置，以zui大程度的減小浮子的振蕩。為進和一步確保浮子穩定性，可以在流量計的出口安裝一個節流閥。

型號說明

現場累積功能

如果只需對管道中的流量在現場中進行累積顯示，可選.../JS/...型，DF50金屬管浮子流量計在指示器中安裝DE900型累積器，該累積器可通過開關轉換顯示瞬時和累積流量，帶一復位按鍵；配備兩組高能鎳氫蓄電池，可交替為現場供電，一組電池可連續工作5000小時，顯示屏帶有電池狀態顯示。具有本質安全防爆性能，防爆標志iBⅡCT5。

1、電池供電型

　　a、供電方式：4.0---5.6V(4節1.2V/1200mAh的高能鎳氫電池組)；
　　b、工作電流：85μA---300μA，典型工作電流180μA；
　　c、供電時間：2800--7200小時(104--300天)，在25℃時工作時間為5000小時。工作時間長短與環境溫度有關，電池在-10--+45范圍內放電效率較高，工作時間長，超過這個溫度范圍時放電效率減小，工作時間短；
　　d、電池組技術參數：
　　　　　　　　短路電流：不大于210mA
　　　　　　　　zui大開路電壓：不大于5.6V
　　　　　　　　zui大容量：1350mAh
　　e、環境條件：
　　　　　　　　環境溫度：-25℃--+65℃
　　　　　　　　環境濕度：小于90%RH
　　　　　　　　大氣壓力：86kPa--106kPa
　　f、防爆性能：DE系列智能變送器可用于易燃易爆的危險場所，防爆型式為本質安全型，防爆標志為iaIICT4--T6。

2、24VDC供電型

　　a、供電電源：電壓范圍12.7--36VDC，消耗電流不大于20mA
　　b、環境條件：
　　　　　　　　環境溫度：-30℃--75℃
　　　　　　　　大氣壓力：86kPa--106kPa
　　c、防爆性能：DE系列智能變送器可用于易燃易爆的危險場所，本質安全型的防爆標志為ibIICT--T6；隔離防爆型的防爆標志為dIICT4--T6。

3、220VDC供電型

　　a、供電電源：電壓范圍220VDC±10%，zui大功耗1.5VA
　　b、環境條件：
　　　　　　　　環境溫度：-30℃--75℃
　　　　　　　　大氣壓力：86kPa--106kPa
　　　　　　　　環境濕度：小于90%RH
　　c、防爆性能：DE系列智能變送器可用于易燃易爆的危險場所，本質安全型的防爆標志為ibIICT4--T6；隔離防爆型的防爆標志為dIICT4--T6。
