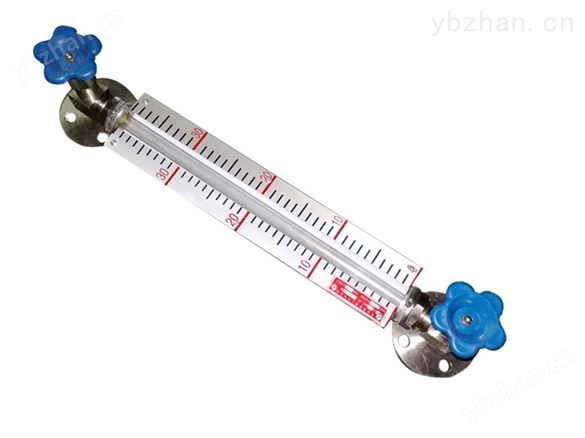

玻璃管液位計概述

　　該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。HG5-G玻璃管式液位計等同于原化工部標準定型產品HG21592-95《玻璃管液位計》。

　　 UG-1、UG-2系列玻璃管液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的

　　HG5-227-80型玻璃管液位計它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

    玻璃管液位計的結構原理

　　儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可 直接讀得容器內液位的高度。

　　儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可以防止容器內的液體繼續外流。

　　在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用。

    玻璃管液位計的特點

　　●讀數清晰、直觀、可靠。

　　●結構簡單、維修方便。

　　●經久耐用。

    主要技術指標

　　測量范圍（安裝中心聚L）：300、500、800、1100、1400、1700……mm。

　　工作壓力：4.0MPa

　　工作溫度：≤200℃

　　安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91

　　螺紋安裝　外螺紋G3/4"(或 M27×1.5)

　　材質：碳鋼、不銹鋼

　　伴熱蒸汽壓力：0.6MPa

　　蒸汽夾套接頭：G1/2"外螺紋

　　鋼球自封壓力：0.2MPa

    安裝中心距L和標尺刻度L1的關系

 使用須知

　　UG1/UG2玻璃管液位計的使用須知

　　本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。

　　為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。

　　HG5-227-80玻璃管液位計的是使用須知

　　保證自密封作用，容器內介質壓力應大于0.2MPa。

　　在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
