存在問題
  某煙草公烈用T型阿牛巴流量計配了3095MV多變量變送器測量負壓空氣流量，流量顯示值比實際值低30%,檢查安裝情況，發現檢測桿未插到底。
分析與診斷
(1)為什么檢測桿未插到底
  T型阿牛巴質量流量計是羅斯蒙特公司的產品，在插入機構與配套球閥手柄不碰時，檢測桿才能插到底，而檢測桿的迎流面要求與流體流動方向垂直，
所以，插入測量管的方位是的。而球閥與配套連接管旋緊時，其手柄的方位不一定在最合適位置，弄得不巧就會與插入機構相碰，引出本例所發生的
問題。
   解決的方法是安裝球閥時，先考慮好的方位，適可而止。
(2)檢測管未插到底為什么會偏低
   為了分析原因，用相類似的如圖3.9所示的四孔阿牛巴進行分析。在圖3.9中，由于檢測桿未插

到底，所以4個孔中的3個孔((2#  , 3#、4#)亙呈遍編速運動的流體的沖擊，而1#孔因藏在連接管內，所以未受到流體的沖擊，也即未為正端取壓口總壓的升高做貢獻。不僅如此，由于2#. 3#, 4井3個迎流面孔的作用使得正端取壓口的總壓高于管內靜壓，所以正端連接管的流體經1#孔流回母管，如圖中的箭頭所示。
  由此可見，不管是T型阿牛巴還是菱形阿牛巴或威力巴，檢測桿都必須插到底。
反饋的信息
該流量計檢測桿的安裝，在采取措施將檢測桿插到底后，流量示值即正常。
用T型阿牛巴流量計測量負壓空氣流量
    用T型阿牛巴流量計測量負壓空氣流量是個很好的方法。
    負壓空氣流量測量對象并不太多，但常見于需要負壓空氣的生產流程，如卷煙的生產過程中。
    負壓空氣同樣是含能工質，在各行各業重視節能減排的今天，對負壓空氣的耗量也進行了計量，以便進行能耗考核.
    前面一節討論了壓縮空氣流量測量的特點和實施過程中可能遇到的問題，還討論了這些問題的解決方法。本節討論的負壓空氣，同樣是含能工質，但其有許多與眾不同的特點。
(1)負壓空氣流量測量的特點
    ①不允許流量測量引入明顯的壓力損失。負壓空氣的負壓來自真空泵，很多臺功率很大的真空泵所生成的負壓有幾十千帕，例如進口絕壓為30kPa的真空泵，由動力轉換成的負壓只有-70kPa，如果負壓管道上安裝流量計后增大了阻力，產生較大的壓損，將使動力損耗大大增加，這是與節能的宗旨背道而馳的。
    ②流體密度小，為儀表選型帶來困難。
    ③流量計在負壓管道上安裝后，如果存在泄漏，很難察覺，在不知不覺之中浪費了動力。
(2)流量計選型
    由于上述個特點的約束，孔板流量計、渦輪流量計、容積式流量計等被否定掉。
    由于上述第二個特點的約束，渦街流量計的選擇也被否定掉了。因?yàn)樵诎惭b流量計處的管道內，絕壓為30kPa的流體，其密度只有常壓條件下空氣密度的1/3，流體旋渦對傳感器的推力相應變小，因此也無法測量。
    超聲流量計，就個約束條件而言，是個很理想的選擇，但需經過聲阻杭校核，由于第二個特點的存在，具體測量點的聲阻杭變得很小，以致產生阻抗匹配困難的問題。
    所謂聲阻抗(acoustic impedance)是指介質對聲波傳遞的阻尼和抵抗作用，它等于聲壓與介質容積位移速度之比。在超聲流量測量中，聲阻抗與聲速成正比，與流體密度成正比，所以被測介質的絕壓越低，聲阻抗越小。
    均速管差壓流量計，其原理和結構將在6.16節和6.28節討論。對于負壓空氣流量測量的
特點，均速管流量計是個很好的選擇，但常用工況條件下的差壓值需要計算，因?yàn)樵诹黧w密度較小工況條件下，差壓值往往較小。如果在50Pa以下，儀表的穩定性將會變得不理想。
    在均速管差壓流量計中，有一種檢測桿截面形狀為“T"形的設計，其輸出差壓值約為普通棱形截面檢測桿的2倍，能很好地解決這一問題。

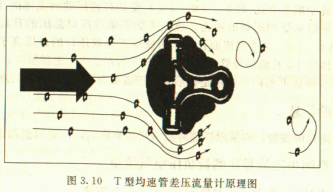

    T型均速管流量計是艾默生公司的產品，圖3. 10所示是第三代T型均速管差壓流量計的原理。其跨越整個管道的高壓取壓槽的設計，使得它有很好的抗堵性。一些雜質的吸附，不會帶來大的測量誤差。

  在應用T型均速管測量負壓空氣流量時，往往配用3095MV多參數流量變送器(或其他型號的多變量變送器)，這種變送器內置了0.065%精確度的差壓變送器.0.065%精確度的絕壓變送器、溫度變送器、高速CPU和大容量數據存儲器，對流體流量進行實時、動態的補償計算。
